在工程建设与测绘领域，放样是将设计图纸上的点位精确标定到实地空间的关键工序。华星全站仪凭借其稳定的性能和丰富的功能，成为众多测量工程师信赖的利器。掌握华星全站仪放样的标准步骤与技巧，不仅能大幅提升作业效率，更能确保工程质量的精益求精。本文将深入剖析华星全站仪放样的核心流程与方法，带您领略从仪器架设到点位标定的完整艺术。

一、放样前的精密准备

成功的放样始于万全的准备。在启动华星全站仪之前，必须完成一系列严谨的准备工作。需要检查仪器及附件是否齐全、完好，包括全站仪主机、三脚架、基座、棱镜、对中杆、电池以及数据传输线等。确保电池电量充足，避免野外作业中途断电。

数据的准备至关重要。放样前，需将设计图纸上的待放样点坐标，通过专业软件或手动输入的方式，预先导入或准备好在全站仪可识别的文件中。华星全站仪通常支持坐标数据文件的管理，提前创建或选择正确的文件，能避免现场操作手忙脚乱。应核对设计坐标系与仪器将使用的坐标系是否一致，这是保证放样结果正确的根本。

是现场勘察与测站选择。选择通视良好、地势稳固、便于安置仪器且能覆盖所有待放样区域的点位作为测站点。确定一个或多个位置已知、目标清晰的后视点。合理的测站与后视点布局，是后续快速、准确进行定向的基础，能有效减少搬站次数，提升整体作业流畅度。

二、仪器的架设与整平对中

仪器的精确安置是测量精度的基石。将三脚架架设在预选的测站点上方，高度适中并大致水平，踩稳脚架。打开仪器箱，双手托住华星全站仪基座，将其平稳地安装到三脚架基座上并旋紧中心连接螺旋。

接下来进行精密对中与整平。通过光学对点器或激光对点器，观察地面测站点标志，通过移动三脚架架腿或微调基座，使对点器中心与地面点精确重合。然后，调整三脚架的三个脚螺旋，使圆水准气泡居中，完成粗平。旋转照准部，使长水准管平行于任意两个脚螺旋的连线，相向或反向旋转这两个脚螺旋，使气泡居中；再将照准部旋转90°，调整第三个脚螺旋，使气泡再次居中。如此反复一两次，直至照准部旋转至任何方向，长水准气泡均居中，即完成精平。精平后需再次检查对中，若有微小偏移，可稍微松开中心连接螺旋，在架头上平行移动仪器基座进行微调，然后再次整平，直至对中与整平同时满足要求。

三、测站设置与后视定向

仪器安置妥当后，便进入建立测量坐标系的核心环节——测站设置与后视定向。开机进入测量模式，在菜单中找到“坐标放样”或类似程序。首先进行测站点设置：按提示输入测站点的坐标（N/X, E/Y）和高程（Z/H），并准确输入当前的仪器高。仪器高需用钢卷尺从测站点标志量至仪器侧面的仪器高标志处，务必精确。

完成测站信息输入后，进入后视定向步骤。将望远镜精确照准后视点棱镜中心。在后视点设置界面，通常有两种方式：一是直接输入后视点的已知坐标，仪器会自动计算方位角；二是直接输入已知的后视方位角。推荐使用输入坐标法，准确性更高。输入后视点坐标后，照准棱镜，仪器会显示计算出的理论方位角与实际观测方位角的差值，确认无误后选择“是”或“确定”，即完成后方交会定向，建立了以测站为原点的施工坐标系。此步骤是后续所有放样工作的方位基准，必须仔细核对，确保无误。

四、坐标放样的执行与调整

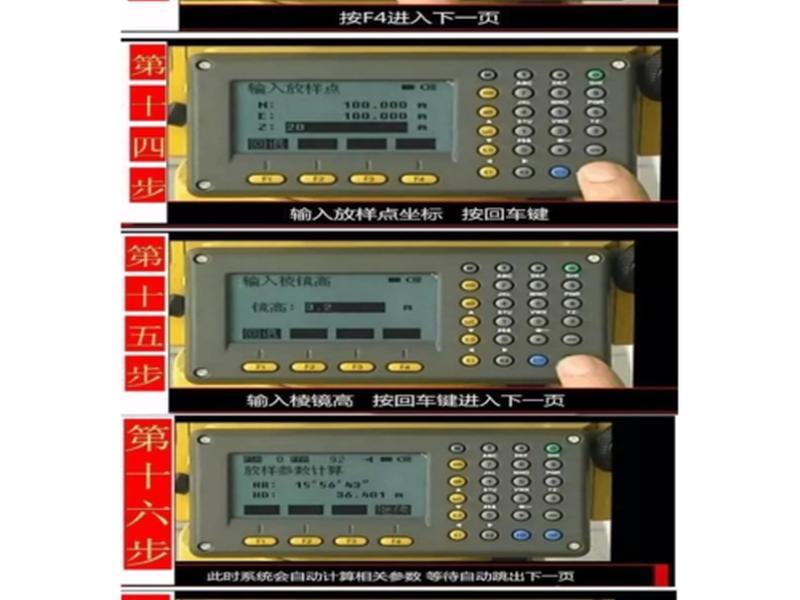

定向完成后，即可开始激动人心的点位放样操作。在放样程序中选择“放样点”功能，从预先导入的文件中调用或手动输入第一个待放样点的设计坐标（N/X, E/Y, Z/H）以及该点计划使用的棱镜高。

输入完成后，仪器屏幕会显示放样导航信息，通常包括旋转角差值dHR和距离差值dHD。根据dHR的提示，水平旋转照准部，直至dHR显示为0°0’0”，此时望远镜的视准轴方向即为正确的放样方向。在此方向上，指挥持棱镜的助手前后移动，同时观察dHD值的变化。当dHD值也接近0时，表示棱镜当前位置与设计点的平面位置已非常接近。

接下来进行精确对准。指挥助手将棱镜精确安置在dHD接近0的位置，然后使用全站仪的测距功能（通常按“测量”键）进行精测。精测后，屏幕会显示更精确的dHD和dZ（高程差）值。根据新的dHD值，微调棱镜位置；根据dZ值，调整棱镜高度或标记高程位置。反复调整与测量，直至dHR、dHD、dZ三者均接近于零或在允许误差范围内，此时地面棱镜中心所在的位置，即为设计点的精确空间位置，可用木桩、油漆等做出明确标记。

五、特殊功能与高效技巧

除了基本的坐标放样，华星全站仪还提供了一系列特殊测量程序，能应对复杂场景，极大提升效率。例如，“后方交会”功能允许在未知点上设站，通过观测两个以上的已知点来自动计算测站坐标，特别适用于通视条件受限或已知点不便安置仪器的场合。

“对边测量”功能则能直接测量任意两个无法直接到达或不通视的棱镜点之间的平距、斜距和高差，无需将仪器架设在两点之间，在断面测量、障碍物宽度测量时非常实用。“悬高测量”功能可以测量如电线、桥梁底面等无法直接安置棱镜的目标点的高度。而“道路放样”功能更是专为线路工程设计，可以输入道路中线设计参数，直接放样中桩、边桩，并实时显示填挖高度，是公路、铁路施工的得力助手。

掌握这些高级功能，并结合“编码”功能对放样点进行分类管理，能够使野外作业更加智能化、条理化。熟练的操作者还会充分利用仪器的数据存储和导出功能，记录放样过程，便于后续的复核与资料归档。

六、常见问题排查与精度保障

在放样过程中，难免会遇到各种问题。若发现放样点总是存在系统性偏差，首先应检查测站坐标、后视点坐标、仪器高、棱镜高是否输入错误，这是最常见的问题根源。检查仪器的对中、整平是否在操作过程中被碰动，尤其是在风力较大或地面松软时。

测距不准也是常见问题。确保测距时望远镜十字丝精确对准棱镜中心，并观察信号强度，在信号最强时测距。对于长距离测距，要考虑大气折光与地球曲率的影响，必要时进行改正。如果仪器显示竖直角为负数或异常，可能是仪器的i角（竖盘指标差）需要校正，应参照说明书进行定期检校。

精度保障是一个系统工程。除了规范操作，还需注意环境因素：避免在高温、强光、雾气、湍流大的天气进行高精度放样；定期将仪器送检，确保其各项轴系关系正确；使用配套的、质量合格的棱镜和基座。养成“步步有检核”的习惯，例如，放样完几个点后，用全站仪复测一下已放点的坐标，或者用钢尺量一下点间距离，与设计值进行比对，及时发现并纠正错误。

精准艺术的现代演绎

华星全站仪的放样作业，远非简单的机械操作，它是一门融合了精密仪器技术、严谨数学计算与丰富实战经验的现代工程艺术。从战前准备到战后检核，每一个步骤都环环相扣，决定着最终成果的可靠性。深入理解从数据准备、仪器架设、设站定向到点位放样与检核的全流程精髓，并能灵活运用其特殊功能化解现场难题，是每一位测量人员从新手迈向专家的必经之路。掌握这套系统的方法，意味着您手有了将蓝图化为现实的精准钥匙，能够在任何复杂的施工舞台上，自信地勾勒出工程的精确轮廓。
