想象一下，你正亲手将一堆零散的部件，组装成一个能为你的爱车注入澎湃能量的“能量之塔”。这不仅仅是安装，更像是一场赋予冰冷金属以“生命”的科技创造。本文将为你揭开充电桩组装教程的神秘面纱，通过详细的充电桩组装教程图解，带你一步步走进家用充电桩的内部世界，从工具准备到最终调试，让你不仅知其然，更知其所以然，体验从零到一搭建专属充电站的非凡成就感。

一、组装前的周密筹备

任何成功的组装都始于精心的准备。在正式动手之前，你必须像一个指挥官一样，清点你的“兵将”与“粮草”。这不仅关乎效率，更直接决定了组装过程的安全性与最终成品的可靠性。

你需要准备一套完整的工具。基础工具包括十字螺丝刀、剥线钳、活动扳手、铁锤等。对于需要在墙体或地面固定的情况，冲击钻、合适尺寸的钻头（如6MM、10MM）、膨胀螺丝和胶塞是必不可少的。请确保所有工具状态良好，特别是电动工具，安全永远是第一位的。

是材料的清点与检查。对照产品配置清单，仔细核对充电桩主机、安装挂板或支架、漏电保护开关、防水盒、充电枪、线缆以及各种规格的螺丝配件是否齐全。特别要检查线缆的规格，例如用于主电源的电缆通常要求不低于36mm²的铜芯线，以确保能够承载持续的7KW功率。所有电气元件应有清晰的标识和合格证明。

也是至关重要的一步：环境勘察与规划。确定充电桩的最终安装位置（如墙壁、立柱或地面），测量从配电箱到安装点的准确距离，以计算所需线缆长度。规划好线缆的走线路径，是走明管、线槽，还是预埋PVC管。这一步的仔细考量，能为后续施工扫清无数障碍。

二、主体结构的稳固安装

这是赋予充电桩“形体”的关键阶段。根据你选择的安装方式——壁挂式或落地式，步骤略有不同，但核心原则都是：稳固、水平、美观。

对于壁挂式安装，你需要先定位安装背板。使用水平仪确保背板绝对水平，然后用记号笔在墙上标出打孔位置。使用冲击钻在标记处打孔，嵌入塑料胶塞，最后用螺丝将背板牢牢固定在墙面上。这个背板是所有后续安装的基础，它的稳固程度直接决定了充电桩主机是否会发生摇晃或脱落。

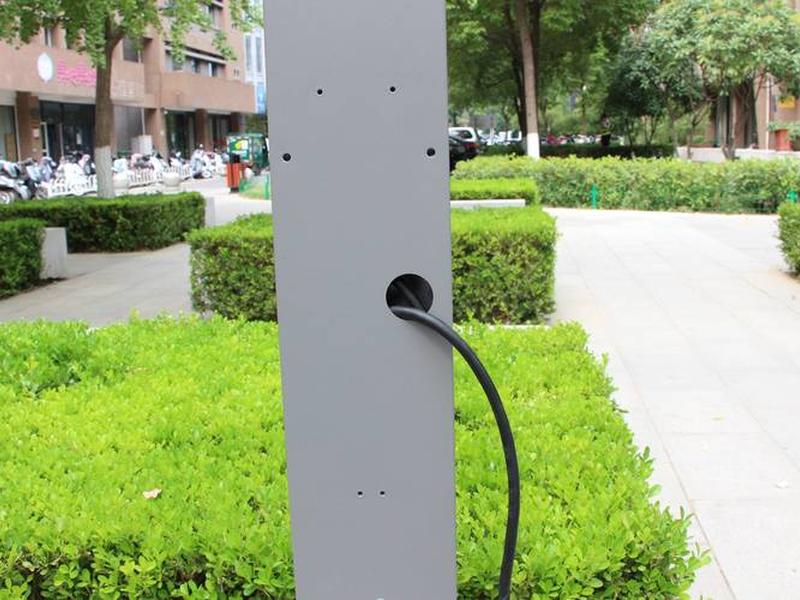

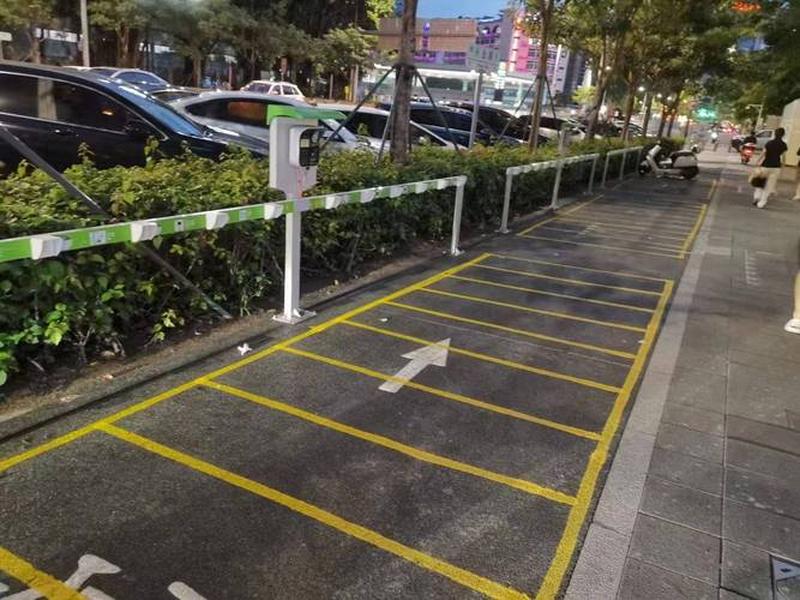

对于落地式安装，则需要构建一个坚固的基座。通常需要在地面开挖一个约400mm深的基础坑，然后预埋好用于穿线的PVC管道。接着浇筑混凝土，并在混凝土凝固前将设备支架的地脚螺栓或膨胀螺栓预埋进去。待混凝土完全硬化后，再将设备支架安装到预埋的螺栓上并紧固。这种方式能承受更大的外力，适合户外独立车位。

无论是哪种方式，在紧固所有螺丝时，都应使用合适的扳手或螺丝刀，确保每一个连接点都锁紧到位。检查支架或背板与墙面、地面的贴合是否紧密，没有晃动。一个稳固的物理基础，是充电桩长期安全运行的前提。

三、核心电路的精准接线

这是组装过程中技术含量最高、也最需要谨慎操作的环节，如同为设备连接“神经系统”。任何差错都可能导致设备故障甚至安全事故。请务必在断电状态下操作，并严格按照产品说明书内的接线图进行。

第一步是线缆预处理。根据计算好的长度裁剪主电源线（火线、零线、地线），使用剥线钳剥去线头适当长度的绝缘皮，露出洁净的铜芯。通常，接入端子的铜线长度以刚好完全插入并压实为宜，避免过长外露或过短接触不良。对于多股线，可以稍作拧紧，必要时使用铜鼻子压接。

第二步是打开充电桩主机的接线盖板。你会看到内部清晰的接线端子排，通常标有L（火线）、N（零线）、PE或接地符号（地线）的标识。将准备好的火线、零线分别接入对应的端子，并确保螺丝紧固，拉拽一下以检查是否接牢。地线必须接到专门的接地端子上，这是保障人身安全的重要防线，绝不可与零线混用。

第三步是外部线路连接。将主电源线的另一端接入配电箱。电源应从配电箱的一个独立空开（建议不小于40A）下端引出。同样，要分清火线、零线、地线，并对应接入。所有接线完成后，应仔细检查一遍：有无铜线裸露？螺丝是否全部拧紧？线序是否正确？确认无误后，方可合上接线盖板。

四、安全组件的集成装配

充电桩不仅是能量传输器，更是一个智能安全卫士。将漏电保护开关、电表等安全与控制组件正确集成到系统中，是为整个充电过程套上“金钟罩”。

常见的配置是，从配电箱引出的电源线先接入一个独立的防水配电盒，盒内安装双极漏电保护开关和电表。漏保是生命守护神，当检测到线路或设备发生漏电时，能在瞬间切断电源。其额定电流应略大于充电桩最大工作电流（如32A），选择40A或63A的规格较为常见。

接着，将电表串联接入线路。电表的接线遵循“一进一出”原则，通常有明确的接线图标识。正确连接后，你就能精准计量每次充电的耗电量。然后，从电表输出端接出的线路，再通过管线连接到充电桩主机的进线口。

别忘了充电枪的归位装置。将充电枪挂盒或底座安装在充电桩主机旁顺手的位置，确保充电枪插拔方便，且不用时能妥善收纳，避免线缆拖地磨损。所有这些外围组件的安装，都应做到横平竖直、排列整齐，既保证安全，也体现工艺美感。

五、最终调试与功能验证

当所有硬件安装就绪，就到了激动人心的通电时刻。但这并非简单合闸了事，而是一系列严谨的测试与设置过程，确保你的“作品”能完美运行。

进行初步的物理和线路检查。再次确认所有螺丝紧固，盖板盖好，充电枪插头与车辆接口匹配无异物。然后，可以合上配电箱内的总开关和充电桩专线空开。观察充电桩主机面板的指示灯，通常会有电源指示灯亮起，表示设备已通电。

进行基本功能测试。使用充电桩配备的充电卡在刷卡区感应，或通过手机APP连接（如果支持），尝试启动充电流程。仔细聆听主机内部继电器是否有正常的吸合声音，观察充电状态指示灯是否按预期变化。用万用表测量一下充电枪输出端的电压是否正常（交流220V），这是最直接的验证方式。

完成个性化设置。通过控制面板或APP，设置充电桩的访问密码、充电模式（如即插即用、预约充电）、充电电流限制等参数。进行一次完整的充电测试，从插枪、启动到结束充电、拔枪，观察整个流程是否顺畅，电表计数是否准确。确保所有安全保护功能（如漏电保护、过载保护）都能被正常触发。
