在当今数字化与精密化的工程建设浪潮中，每一个精准的坐标点，都承载着蓝图落地的关键。对于测绘工程师、施工技术人员而言，如何高效、精确地将设计图纸上的点位“搬”到现实地面上，是一项核心技能。而中海达ZTS-420R全站仪，凭借其卓越的性能和智能化设计，成为实现这一目标的得力助手。本文将深入探讨ZTS-420R全站仪进行坐标放样的完整流程与核心技巧，带您揭开高精度施工测量的神秘面纱，让复杂的数据坐标，转化为触手可及的地面标记。

放样前的精密准备

成功的坐标放样始于万全的准备。在启动ZTS-420R之前，首要任务是进行周密的现场勘察与仪器检校。这不仅仅是开机前的例行公事，更是确保后续所有测量数据可靠性的基石。你需要确认测站点的位置稳固、通视条件良好，并能清晰观测到后视点及预期的放样区域。

仪器的初始化设置同样至关重要。ZTS-420R配备光电一体式双轴补偿系统，能自动校正仪器倾斜带来的误差。开机后，务必进入参数设置界面，根据当前作业环境，精确输入温度、气压值，以修正大气折射对测距的影响。根据使用的反射目标（如棱镜、反射片或无棱镜模式），正确设置棱镜常数。仪器内置的智能联机检校软件，可以便捷地完成指标差、视准轴误差等关键参数的检校，确保仪器处于最佳工作状态。

数据的预先导入能极大提升现场效率。ZTS-420R支持通过U盘、SD卡或MicroUSB接口传输数据。你可以提前在电脑上整理好测站点坐标、后视点坐标以及所有待放样点的坐标数据文件，存入存储设备。在现场，通过仪器的文件管理功能快速加载，避免了手动输入的繁琐与潜在错误，为高效作业铺平道路。

测站建立与定向精要

测站的精确建立是整个放样工作的坐标原点。将ZTS-420R架设在已知坐标的测站点上，使用其激光对点器（具备4级亮度调节）完成精确对中，再利用电子水准器完成精平。这一过程要求耐心与细致，因为微小的对中误差和整平偏差，都会随着距离放大，直接影响放样点的最终精度。

建立测站的核心步骤在于输入已知数据。进入仪器的坐标测量或放样程序，首先输入测站点的三维坐标（N, E, Z或X, Y, H）以及仪器高。仪器高是从测站点标志中心到全站仪横轴中心的垂直距离，需用钢卷尺精确量取并输入。这一步为仪器建立了空间位置的绝对基准。

紧接着是决定方位基准的后视定向。输入后视点的坐标后，转动望远镜，精确照准架设在后视点上的棱镜中心。按下相应的定向键，仪器便会计算并锁定“测站-后视点”的方向线，从而建立起完整的平面坐标系。ZTS-420R的2.8寸高亮彩屏能清晰显示照准偏差，指导你进行微调。定向完成后，建议测量一下后视点的坐标进行复核，确保定向无误，这是避免整体错误的关键一环。

坐标放样操作全流程

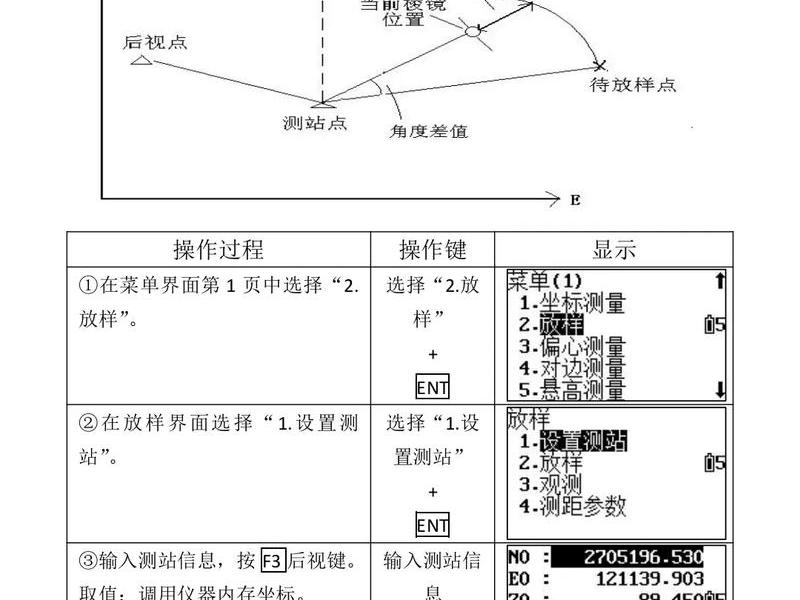

当测站稳固建立后，激动人心的放样环节正式开始。在ZTS-420R的主菜单或程序菜单中，选择“放样”功能。进入后，你可以选择从已加载的文件中调用待放样点，或手动输入新点的设计坐标。仪器强大的处理器能瞬间计算出该点相对于测站的方向角和平距。

屏幕会引导你进行方向调整。转动仪器的照准部，使显示的水平角差值逐步趋于零。当水平角差值为零时，望远镜视准轴所指的方向，就是放样点所在的理论方向。指挥持镜员沿着这个方向，在大概位置架设棱镜。

接下来进行距离定位。照准棱镜后，按下测量键（如【DIST】键）。ZTS-420R会迅速测量出当前位置与理论位置的平距或斜距差值，并以直观的数字和图形显示在屏幕上。根据“向前”或“向后”的提示，指挥持镜员前后移动。屏幕上也会显示横向偏差，提示持镜员左右调整。通过“方向”与“距离”的反复迭代调整，最终使屏幕上的距离差和方向差都接近于零，此时棱镜中心下方就是精确的放样点位，做好标记即可。

特殊模式与功能应用

ZTS-420R的全站仪提供了多种测量模式，在放样中灵活运用能事半功倍。在跟踪移动目标或粗略定位时，可以切换到“跟踪模式”，此时测距速度极快（可达0.4秒），能实时反馈棱镜的移动轨迹，快速逼近目标点。当接近目标点需要精确最终定位时，则切换回“精测模式”（精度更高，约需0.8-1.5秒），进行最终的精确定位。

在复杂地形或无法直接安置棱镜的情况下，其强大的无棱镜测距功能大显身手。ZTS-420R拥有高达600米的免棱镜测程，你可以直接测量墙角、电线杆、陡坡等难以触及的物体表面，通过边角关系间接计算出待放样点的位置，或者用于校核已放样点与周围固定地物的相对关系。

其内置的“悬高测量”、“对边测量”等程序也是放样工作的好帮手。“悬高测量”可以轻松解决如桥梁底面、管道高度等高空点的放样与检核问题；“对边测量”则能快速测出两点间的斜距、平距和高差，非常适合用于检查多个放样点之间的几何关系是否符合设计要求。

精度控制与误差分析

追求毫米级的精度是工程测量的灵魂。使用ZTS-420R进行放样时，必须时刻关注精度控制。仪器本身的精度很高，测角精度达2秒，测距精度为2mm+2ppm。但要发挥其极限性能，需严格控制操作误差。对中误差、整平误差、目标照准误差是影响精度的三大主要人为因素。每次操作都应确保脚架稳固，对中精确，并尽量瞄准棱镜中心同一位置。

外界环境的影响不容忽视。强烈的日照可能导致仪器局部受热不均，引起视准轴变化；大风天气会影响仪器的稳定性。在精度要求极高的作业中，应选择天气条件良好的时段，并为仪器撑伞遮阳。定期利用仪器的“校正”功能进行自检，确保光电系统的稳定性。

完成一个点的放样后，必须进行复核测量。即在不改变测站和后视的前提下，将仪器照准刚刚标记好的放样点，测量其实际坐标，与设计坐标进行比对。ZTS-420R可以方便地将测量结果与理论值对比，直接显示差值。若差值在允许误差范围内（如±5mm），则放样成功；若超限，则需分析原因，重新放样。建立严格的“一站一复核”制度，是保证整体放样质量的生命线。

实战技巧与高效心法

掌握了基础操作后，一些实战技巧能让你如虎添翼。对于大量的放样点，合理的放样顺序至关重要。建议遵循“由整体到局部、由高精度到低精度、先控制点后细部点”的原则。先放样出控制性的轴线点和拐角点，再以其为基准，放样其他点位，这样可以有效控制误差传播，提高整体效率。

充分利用ZTS-420R的数据存储和导出功能。放样过程中，可以将每个点的设计坐标、实测坐标、偏差值自动记录到仪器内存或SD卡中。外业结束后，将数据导出到电脑，利用专业软件生成放样报告，便于资料归档和施工交底。这种数字化的流程管理，让测量工作有据可查，责任清晰。

保持与施工团队的顺畅沟通。测量员与持镜员之间应建立简洁、明确的口令系统。持镜员也应了解基本操作，能够根据仪器屏幕提示进行自主微调。一个配合默契的团队，能将仪器的性能发挥到极致，让ZTS-420R不仅是冰冷的仪器，更是延伸工程师意志的智能伙伴，共同将精密的数字蓝图，完美镌刻在大地之上。
