你是否曾凝视着手中造型别致的杯子，好奇它是如何从设计师的脑海，变成精准的3D模型，最终成为我们触手可及的日常之物？在工业设计的奇妙世界里，UG NX软件正是实现这一切想象的核心工具。本文将带你深入探索U杯建模的完整世界，无论你是渴望入门的新手，还是希望精进技巧的工程师，这篇详尽的UG杯子建模教程都将为你揭开从简单圆柱到复杂异形曲面的所有秘密。我们将从核心思路、基础操作、进阶技巧到创意设计，层层递进，让你不仅学会操作，更能掌握背后的设计逻辑，开启属于自己的产品创作之旅。

一、 设计基石：草图与核心特征

所有伟大的模型都始于一个清晰的构思与精准的草图。在U杯建模中，草图绘制是构建模型的灵魂第一步。你需要根据杯子的设计意图，在合适的基准平面上勾勒出关键轮廓线。例如，对于对称的旋转体水杯，通常在XZ或YZ平面上绘制一半的截面轮廓，这条轮廓线将决定杯身的基本形态与尺寸。草图中线条的相切、尺寸的约束，是确保模型后续可修改、参数化的关键。

完成草图后，便进入了核心特征创建阶段。旋转命令是制作轴对称杯体的利器。只需选中绘制好的截面轮廓，指定旋转轴（如Y轴或Z轴）和旋转角度（通常为360度），一个初步的杯身实体便瞬间生成。对于非旋转体的异形水杯，拉伸命令则更为常用，通过将二维草图沿指定方向延伸，形成三维实体。这一步是赋予设计以立体生命的关键，务必确保草图闭合且无交叉。

基础实体创建后，往往需要合并多个独立部分。比如杯身与手柄通常是分开建模的，此时需要使用“求和”命令将它们融合为一个整体。这个阶段虽然基础，却决定了模型的整体结构和后续所有细节操作的根基，必须严谨对待每一个尺寸和约束。

二、 塑造空腔：抽壳与厚度控制

一个真实的杯子绝非实心铁块，它必须拥有容纳液体的空腔。抽壳命令正是实现这一功能的神奇工具。在UG中，抽壳操作通常选择杯子的上表面作为“移除面”，软件便会自动挖空实体内部，仅留下指定厚度的均匀壁厚。壁厚参数（如2mm或3mm）直接关系到产品的强度、重量和注塑工艺，是设计中必须慎重考虑的技术要点。

对于结构复杂的杯子，有时需要进行局部抽壳或不同壁厚设置。这需要更精细的面选择或借助同步建模中的“偏置区域”等功能。例如，杯底为了增加稳定性可能需要更厚，而杯口为了美观则需要更薄。掌握抽壳的高级应用，能让你的模型更贴近实际生产工艺。

抽壳后的杯子内外壁会形成尖锐的边缘，这不仅不美观，在实际使用中也容易造成划伤。紧接着需要对杯口内外边缘进行边倒圆处理，赋予其圆润的触感。一个小小的圆角，往往是提升产品质感和安全性的点睛之笔。

三、 精雕细琢：倒圆角与细节修饰

倒圆角远非点击命令输入数值那么简单，它是一门关乎美学与工程结合的学问。在UG杯子建模教程中，边倒圆的顺序和大小选择遵循“先大后小，光顺最后”的黄金法则。首先处理大的结构性圆角（如杯底与桌面的接触面R角可能为5mm），然后处理中等圆角，最后处理那些纯粹为了视觉光顺的微小圆角（如杯口处的R1圆角）。

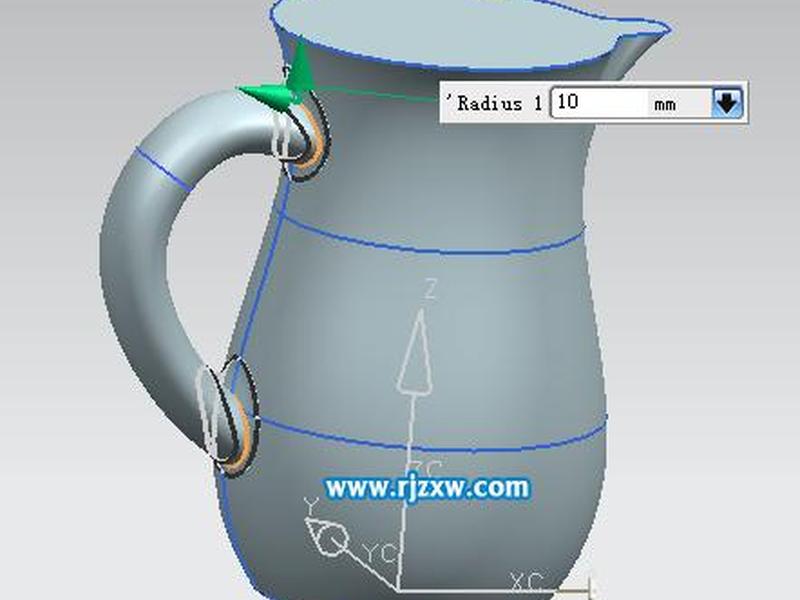

对于手柄与杯身的连接处，圆角处理尤为关键。这里通常需要采用面倒圆或更复杂的可变半径倒圆，以实现平滑过渡，避免应力集中。一个处理得当的连接处，既能保证结构强度，又能让线条流畅自然，握感舒适。

细节修饰还包括为模型赋予材质外观和颜色。UG中的“编辑对象显示”功能可以方便地调整杯体的颜色和透明度，进行简单的渲染预览。虽然这不是结构设计必需，但对于评估最终视觉效果、向客户展示方案至关重要，是设计闭环中不可或缺的一环。

四、 形态突破：扫掠与异形建模

当基础圆柱杯体无法满足创意需求时，扫掠命令便是打开异形世界大门的钥匙。想象一个八边形的杯子，或是一个顶部大、底部小的艺术器皿。你可以先绘制一个多边形截面，然后定义一条引导线（甚至是多条），让截面沿引导线运动并可能发生扭转、缩放，从而生成形态复杂的实体。

关键在于扫掠参数的设置。在“定位方法”中选择“角度规律”，可以控制截面在扫掠过程中的扭转角度，从而创造出螺旋纹理或扭曲造型。而在“缩放方法”中选择“另一曲线”，则可以让截面的尺寸随着另一条控制曲线的形状而变化，实现杯身流畅的收缩与膨胀。

更高级的玩法是将扫掠与管道命令结合，用于创建杯子的中空吸管或内部复杂流道。通过定义中心路径和管道截面直径，可以快速生成这些结构。这种方法的优势在于修改中心线即可快速更新管道形态，极大地提升了设计效率。

五、 曲面艺术：高级花纹与纹理制作

要让一个普通水杯升华为艺术品，曲面花纹的塑造是终极挑战。这需要综合运用投影曲线、修剪片体、填充曲面和阵列等高级命令。例如，要制作杯身凹陷的菱形花纹，首先需要在曲面上投影出花纹的边界线，然后用这些线去修剪杯体曲面，得到独立的凹陷区域。

接下来，使用填充曲面或通过曲线组命令，在凹陷的边界内构建出光滑内凹的新曲面。这里的连续性设置（如G0、G1）决定了花纹与杯身主体过渡是尖锐还是顺滑。完成一个单元花纹后，利用圆形阵列命令，围绕中心轴复制出完整一圈图案。

使用补片或缝合命令，将所有这些花纹曲面与杯身主体合并，再通过抽壳得到最终带装饰的薄壁实体。整个过程是对空间思维和曲面造型能力的综合考验，但完成后的作品极具视觉冲击力和成就感。

六、 实战融合：从图纸到完整产品

真正的建模高手，善于将各种命令融会贯通，应对千变万化的设计需求。以一款带盖的葫芦形水杯为例，建模思路便是一个完整的流程：先用旋转做出葫芦形瓶身主体，抽壳形成空腔；接着用拉伸命令创建杯盖基本体，并通过偏置面为杯盖与杯口之间添加微小的装配间隙，避免“零配零”导致的卡死问题。

对于吸管部件，则先用草图绘制中心路径，再用管道命令生成实体，最后通过布尔运算（求差）在杯盖上开出穿孔。每一步都环环相扣，前一步的结果是后一步的基础。建模过程中，要频繁使用隐藏与显示功能来管理繁杂的几何体，保持绘图区域的清晰。

完成所有部件建模后，进行最终的倒圆角修饰和颜色渲染。不应只关注单个命令的操作，而应回溯整个设计流程，思考是否有更优的命令组合或建模顺序。这种全局视角和流程优化能力，是将教程步骤转化为个人设计能力的关键。
