在数控编程的浩瀚宇宙中，UG软件如同一位功能强大的巨人，而一个精心配置的加工模板，则是启动这位巨人全部潜能的“密钥”。无数编程工程师在重复的工序设置、参数调整中消耗着宝贵时间，却不知一个简单的模板安装，就能将工作效率提升数倍。本文将为你彻底揭秘UG模板安装的完整流程与核心技巧，从概念认知到实战部署，手把手带你将繁琐的编程过程标准化、自动化，让你告别重复劳动，真正掌控编程的节奏。

一、认知革命：模板为何是效率核心

在深入安装步骤之前，必须理解UG加工模板的本质。它绝非一个简单的文件，而是一套预先封装了刀具路径、切削参数、几何体设置乃至后处理关联的“智能解决方案包”。想象一下，每次编程都从零开始绘制刀具轨迹、设置进给转速，如同每次建造房屋都从烧制砖块开始。而模板，就是为你预制好的“精装模块”，只需按需拼接，即可快速建成大厦。

对于模具、产品零件等具有相似工艺特征的加工任务，模板的价值尤其凸显。它确保了编程标准的一致性，极大减少了因人为设置失误导致的撞刀、过切风险。更重要的是，它将老师傅的经验固化下来，成为团队共享的宝贵资产。安装并使用一个优质的模板，意味着你将一位顶尖编程专家的思维模式与操作习惯“移植”到了自己的电脑中。

学习模板安装，是UG编程从业者从“操作工”迈向“工艺设计师”的关键一步。它代表的不仅是一种技巧，更是一种高效工作流的构建思维。掌握了它，你便拥有了将复杂问题简单化、将重复劳动自动化的能力。

二、战前准备：安装环境的精准搭建

工欲善其事，必先利其器。成功的模板安装始于一个纯净、稳定的UG软件环境。首要任务是确认你的UG主程序已正确安装且能正常运行。任何许可证错误或主程序故障都必须在安装模板前彻底解决。常见的“NX许可证错误”或“无法连接许可证服务器”等问题，往往源于许可证文件中的计算机名未正确修改，或系统环境变量设置不当。

至关重要的一步是彻底关闭电脑的杀毒软件和防火墙。这些安全软件常常会将模板文件中的关键破解或配置文件误判为病毒进行拦截或删除，导致安装失败。在安装和后续使用过程中，建议将这些防护软件暂时退出，以确保文件操作的完整性。

准备你的模板资源文件。无论是从网络下载的通用模板，还是从同事处拷贝的经典模板，请确保其版本与你的UG主程序版本兼容。通常，高版本UG可以兼容低版本制作的模板，但反之则可能出现问题。将模板文件包解压到一个路径中不含任何中文字符的文件夹内，这是避免后续一系列玄学报错的基础准则。

三、核心安装：文件部署与路径配置

模板安装的核心，在于将模板文件精准放置到UG软件系统的特定目录，并正确配置系统指向它的路径。找到你的UG安装目录，通常路径为 `C:Program FilesSiemensNX[版本号]`。我们需要关注的焦点是 `MACHresource` 这个文件夹，它是UG加工环境的资源库。

接下来，将准备好的模板文件（通常是一个 `.prt` 文件）复制到 `resource

emplate_partmetric` 目录下。这个 `metric` 文件夹存放着公制单位的加工模板。如果模板包含自定义的刀具库或加工方法图标，通常还需要将对应的 `.bmp` 等图片文件复制到指定位置，例如C盘根目录下新建的 `bmp` 文件夹，以便在编程界面中正确显示。

最关键的一步是配置环境变量。右键点击“此电脑”选择“属性”，进入“高级系统设置”，点击“环境变量”。在“系统变量”或“用户变量”中新建一个变量，变量名通常为 `UGII_BITMAP_PATH`，变量值则设置为图标文件所在的路径，如 `C:bmp`。此步骤是让UG软件能够找到并使用你自定义图标的关键。完成文件复制与环境变量设置后，建议重启电脑，以确保所有配置生效。

四、灵魂注入：加工环境与模板关联

仅仅将模板文件放入指定文件夹，UG并不会自动识别它。我们需要“告诉”软件，在启动加工模块时加载这个新模板。这需要通过修改一个名为 `cam_general.opt` 的配置文件来实现。该文件通常位于 `MACHresource

emplate_set` 目录下。

用记事本以管理员身份打开 `cam_general.opt` 文件。你会看到里面已有一些系统默认模板的路径信息。在文件的末尾，另起一行，添加你的新模板路径。格式通常为：`[你的模板显示名称] = ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}[你的模板文件名].prt`。请务必确保文件名和路径准确无误，一个字符的错误都可能导致加载失败。

保存并关闭该文件。请注意，有时此文件具有“只读”属性，需要先取消该属性才能修改。完成此步后，当你新建一个加工文件，或进入现有部件的加工模块时，在初始化加工环境的对话框里，就应该能看到你刚刚添加的自定义模板选项了。选择它，你就进入了一个预设好所有加工策略、刀具和参数的全新工作空间。

五、验证调试：从加载到实战应用

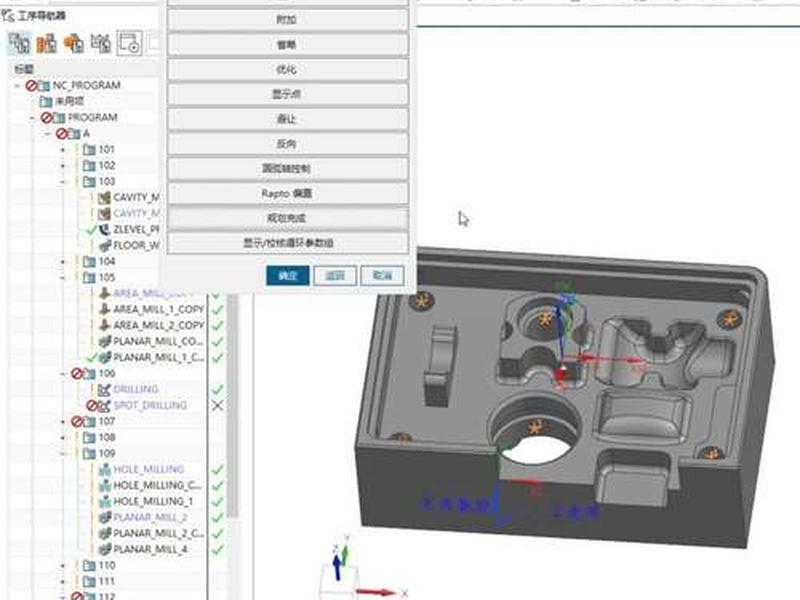

安装完成后的验证至关重要。新建一个部件，进入“加工”模块。在“加工环境”选择界面，浏览并选择你刚安装的自定义模板。成功进入后，观察“工序导航器”中是否已经预置了典型的加工工序组，如型腔铣、平面铣、钻孔等，以及对应的刀具和加工方法。

尝试创建一个简单的工序。例如，对一个方块进行型腔铣开粗。你会发现，许多参数如切削模式、步距、转速、进给都已经有了合理的默认值。这正是模板的威力所在——它提供了经过验证的、可靠的初始参数，你只需根据当前零件的具体材料、机床性能进行微调即可，无需从头设置。

如果在验证过程中遇到模板无法加载、工序报错或图标不显示等问题，不要慌张。请依次检查：模板文件是否在正确路径；`cam_general.opt` 文件修改是否正确且已保存；环境变量是否设置无误；以及所有相关文件是否具有完整的读写权限。系统性的排查总能找到问题根源。

六、高阶精进：个性化定制与维护

掌握了基础安装，你便可以迈向更高阶的领域——定制属于自己的专属模板。这包括修改默认的刀具参数库，将常用的刀具规格、材料、转速进给预先设置好；调整工序的默认参数，使其更符合你工厂的机床特性与工艺规范；甚至可以将特定的后处理程序与模板关联，实现一键出程序。

模板的维护同样重要。随着软件升级或工艺革新，定期更新模板是必要的。建议建立模板版本管理机制，在修改前备份旧版本。可以将成熟的模板在团队内部分享，统一编程标准，这不仅提升整体效率，也便于技术传承与管理。

记住，一个优秀的模板是活的，它应随着你的经验积累而不断进化。每次遇到新的、高效的加工策略或参数优化，都应及时更新到模板中。让模板成为你编程知识体系的“外部大脑”，持续为你赋能。
