在工程建设与测绘领域，将设计图纸上的点精准“搬运”到实地，是一项融合技术与艺术的精密操作。TS802N全站仪，作为一款功能强大的测量仪器，其坐标点放样功能正是实现这一跨越的核心钥匙。掌握其放样步骤，意味着掌握了在现实世界中精准定位与施工的主动权。本文将深入剖析TS802N全站仪坐标点放样的完整流程，带您一步步揭开高效、精准施工测量的神秘面纱。

一、放样前的精密准备

成功的放样始于万全的准备。在启动TS802N之前，一系列细致入微的准备工作是保证后续操作流畅与数据准确性的基石。需要对仪器本身进行状态确认：检查电池电量是否充足，确保能够支持整个外业测量过程；检查光学镜头、显示屏、按键及数据接口是否清洁完好，避免因设备问题导致测量误差或中断。是数据的准备。将设计好的坐标数据提前导入全站仪的内存中，或准备好清晰、准确的坐标数据手册以备手动输入。这一步至关重要，错误的数据将直接导致“失之毫厘，谬以千里”的严重后果。

环境评估同样不可或缺。选择开阔、通视良好的测站位置，尽量避免高压线、大面积反光物体或剧烈震动源附近架设仪器。规划好棱镜手的行进路线，确保在放样过程中，仪器与棱镜之间始终保持良好的通视条件。别忘了准备必要的辅助工具：稳固的三脚架、对中杆、棱镜组、记录本以及必要的安全防护装备。当一切准备就绪，仪器的电源开关，便是开启这场空间坐标转换之旅的启动按钮。

二、仪器的架设与对中整平

仪器的架设是测量工作的物理基础，其稳固与精确程度直接决定了所有观测数据的质量。打开三脚架，将其架设在预选的测站点上方，调整架腿使架头大致水平且高度适宜。小心地从仪器箱中取出TS802N全站仪，立即通过中心连接螺旋将其牢固地安装在三脚架基座上。仪器的初步安置便完成了。

接下来是精密的对中与整平操作。通过光学对中器目镜进行调焦，使地面测站点的标志与对中圈分划板同时清晰。通过平移仪器（注意不是旋转脚架），使测站点标志精确位于对中圈中心。完成初步对中后，进入整平环节：旋转仪器的照准部，使长水准管与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋，使气泡居中；然后将照准部旋转90°，调节第三个脚螺旋，再次使气泡居中。这个过程可能需要反复一两次，直至照准部旋转到任何方向，水准管气泡的偏离均不超过一格。再次检查对中情况，若有微小偏移，可稍微松开中心连接螺旋，在架头上轻微平移仪器进行精调，确保对中误差极小。这个看似繁琐的过程，实则是为后续所有测量数据构建一个稳定可靠的基准坐标系。

三、测站设置与后视定向

仪器架设精准后，便进入了建立测量坐标系的核心环节——测站设置。按下电源键开机，仪器初始化后进入基本测量界面。首先需要创建或选择一个项目文件来管理本次测量的所有数据。通过按“菜单”键，选择“项目”功能，可以新建或调用已有文件，并完成坐标顺序、角度单位等基本设置。

建站是赋予仪器“位置”和“方向”的关键。在基本测量界面下按数字键【1】，进入建站菜单。最常用的方式是“已知坐标建站”。选择该方式后，按提示依次输入测站点名（如S1）、测站点的三维坐标（N, E, Z或X, Y, H）以及仪器高。数据可手动输入，若内存中已存有该点坐标，也可直接调用，这能极大避免输入错误。接着，输入后视点的点名、坐标及棱镜高（目标高）。后视点的选择至关重要，它应与测站点通视良好、距离适中，共同构成一条精确的基准方向线。输入完毕后，仪器会显示计算出的方位角、平距等信息。转动照准部，精确瞄准后视点上的棱镜中心，然后按下【测量】键进行确认。这一步骤如同为全站仪赋予了“灵魂”，它知道了自己在地球上的确切位置（坐标）和面对的初始方向（方位），从此，仪器屏幕上的每一个角度和距离读数，都被锚定在了统一、真实的空间坐标系中。

四、坐标放样操作详解

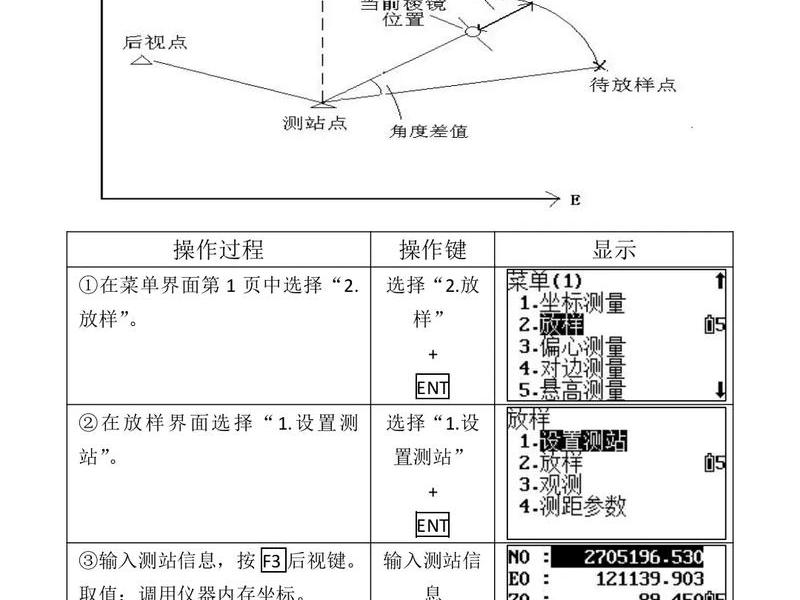

当测站稳稳地立足于大地坐标系后，激动人心的放样环节便正式拉开帷幕。返回基本测量界面，按下数字键【2】，即可进入放样功能菜单。TS802N提供了多种放样模式，其中“已知坐标放样”是最常用、最直接的方式。

选择“已知坐标放样”后，界面会提示输入放样点的信息。您可以直接键入待放样点的点名，如果该点坐标已存储在仪器内存中，系统会自动调用；若为新增点，则需手动依次输入该点的北坐标（N/X）、东坐标（E/Y）和高程（Z/H），并可选择性地输入代码以便区分。确认输入无误后，仪器会立刻进行计算。屏幕上会显示一个至关重要的参数：角差（dHR）。这个数值表示当前望远镜指向方向与正确放样方向之间的水平角差值。

松开水平制动螺旋，根据屏幕提示的旋转方向（通常以箭头或正负号指示），缓缓转动照准部，同时观察角差值的变化。目标是将角差驱动至0°00′00″。当角差归零时，立即锁紧水平制动螺旋，此时望远镜视准轴所指的方向，就是待放样点所在的精确方向线。方向已定，接下来便是确定距离。

五、实地标定与精度控制

方向锁定后，持镜员在观测员的指挥下，将棱镜立于望远镜的视准轴方向线上。观测员通过望远镜精确照准棱镜中心，然后按下【测量1】或【测量2】键进行测距。测量完成后，屏幕会显示一组至关重要的差值数据：左/右（表示棱镜需横向移动的距离，正为右，负为左）、远/近（表示棱镜需沿视线方向移动的距离，正为向远，负为向近）、上/下（表示高程差值，正为需填高，负为需挖低）。

观测员根据这些实时反馈的“导航数据”，清晰指挥持镜员：“向左移动5厘米”，“再向仪器方向走近1.2米”，“棱镜杆需升高3毫米”。持镜员依据指令移动棱镜，每移动一次，观测员便重新测量一次，直到屏幕上显示的左/右、远/近、上/下差值全部为“0”。棱镜杆底部尖端所对应的地面点，就是设计坐标在实地的完美复现！该点即为最终放样点，可用木桩、油漆等做出明确标记。

如果只放样平面位置而不考虑高程，则只需关注左/右和远/近差值归零即可。一个点放样完成后，可按【回车】键保存该点的放样记录，然后按相应键（如【下点】）即可输入下一个放样点坐标，循环上述步骤，高效完成一系列点的标定工作。这个过程是测量员与持镜员之间默契的协作，是数字世界与物理世界之间精准的对话。

六、常见问题与实战技巧

即便流程清晰，在实际放样中仍可能遇到各种挑战。信号弱或忽强忽弱是常见问题，这可能是棱镜未完全对准仪器、视线中有飘动的障碍物（如树枝）或气象条件不佳所致。确保棱镜面向仪器、选择通视更佳的时段作业、使用高品质棱镜是有效的解决之道。当差值数据显示反复跳动难以稳定归零时，需检查仪器和三脚架是否因外力发生微小位移，测站设置数据是否输入错误，或者后视定向是否足够精确。

一些实战技巧能极大提升放样效率与成功率。在长距离或精度要求极高的放样前，先用盘左、盘右观测后视点检核定向，确保无误。对于大量放样点，提前在室内将坐标数据文件整理好并导入仪器，避免野外手动输入耗时且易错。指挥持镜员移动时，使用明确、量化的指令，如“请向你的左手边移动大约10厘米”，然后通过微调精确到位。在复杂场地，可分段进行，先放样几个关键控制点，再以这些点为基础建立新测站，进行局部细化放样。每一次成功的放样，都是理论、经验与细致操作结合的胜利。

从数字到实地的完美跨越

TS802N全站仪的坐标点放样，是一套将抽象坐标转化为实地标志的系统性工程。从严谨细致的准备工作，到奠定基准的仪器架设与测站设置，再到核心的坐标输入、方向引导与距离调整，直至最终点的实地标定，每一步都环环相扣，不容有失。它不仅是按键操作流程的集合，更是空间思维、严谨态度和团队协作的体现。掌握这套步骤，意味着您掌握了将蓝图上的点线面精准投射到广阔天地的能力，让每一项工程都建立在坚实、准确的数据基石之上。无论是道路施工、建筑定位还是地形测绘，TS802N全站仪都将成为您手中最可靠的数字画笔，在现实世界中勾勒出精确的轨迹。
