在测绘工程的广袤天地里，TS802N全站仪如同一位沉默而精准的“空间诗人”，以其毫厘不差的测量能力，将抽象的设计坐标在现实大地上“吟唱”出来。坐标测量与坐标点放样，是工程从图纸走向实体的两大核心魔法。本文将带您深入探索TS802N全站仪施展这两种魔法的奥秘流程，从基础操作到进阶技巧，为您揭开高精度测绘的神秘面纱，让您手中的仪器不再是冰冷的设备，而是实现精准创造的得力伙伴。

仪器安置与初始校准

坐标测量的所有精度基石，始于一丝不苟的仪器安置。这个过程，是为全站仪搭建一个稳定、水平的“舞台”。

首先进行仪器的初步安置。打开三脚架，使架头大致水平且高度适中，将仪器中心粗略对准地面测站点标志。小心地从仪器箱中取出主机，并立即旋紧中心连接螺杆，确保稳固。接着进入精细的对中与整平环节。旋转光学对中器的目镜调焦螺旋，直至分划板上的对中圈清晰呈现；通过推拉镜筒进行对光，使地面测点标志与对中圈同时清晰。调整三个脚螺旋，让地面标志点精确移至对中圈中心。

初步整平通过升降三脚架架腿，使圆水准器气泡居中来实现。精确整平则更为关键：转动照准部，使水准管与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋，令气泡居中；然后将照准部旋转90度，调节第三个脚螺旋，再次使气泡居中。反复调整与检查，直至照准部旋转至任何方向，水准管气泡的偏离均不超过一格，同时光学对中器的对中偏差也控制在极小的范围内（通常要求不超过1毫米）。这个反复校准的过程，是后续所有高精度测量的根本保障，容不得半点马虎。

坐标测量核心流程

完成建站后，坐标测量的魔法便正式开启。其核心在于建立测量坐标系并获取未知点的空间数据。

测量开始前，通常需要在仪器中新建或打开一个项目文件，这相当于为本次测量任务建立一个独立的“数据仓库”。通过菜单键进入项目管理，可以设置坐标顺序、角度与距离单位等参数。接下来是至关重要的“建站”步骤。在基本测量屏幕下，按下数字键“1”，选择“已知坐标建站”方式。系统会提示输入测站信息：依次输入或从内存中调用测站点的点名（如S1）、该点的三维坐标（X, Y, Z）以及仪器的仪器高。

建站的关键在于定向。需要输入后视点的信息，包括后视点点名（如H1）、其已知坐标及目标高（棱镜高）。输入完毕后，精确照准后视点的棱镜中心，进行测量。仪器会计算并显示实测值与已知值之间的差异（如平距差、垂距差）。若差值在允许限差内，即可保存建站信息，至此，仪器已经在一个已知的坐标系中完成了精准的定位与定向。此后，将棱镜立于待测的未知点上，照准并测量，仪器便能瞬间解算出该点的三维坐标，并显示在屏幕上。这个过程将空间中的点，转化为一系列可记录、可分析的数字，是数字化测绘的基础。

坐标放样实战演绎

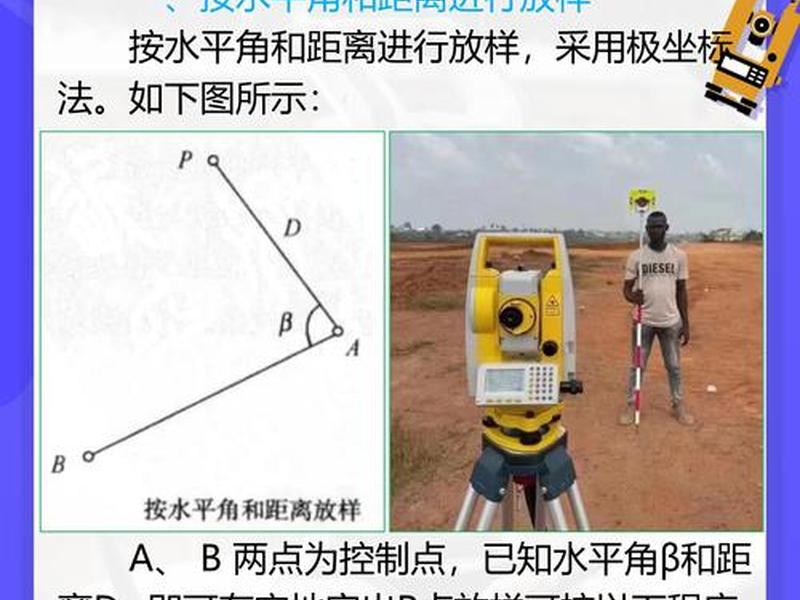

如果说坐标测量是将实地转化为数据，那么坐标放样则是将设计数据“投射”回实地，是指挥大地按图施工的“点金术”。

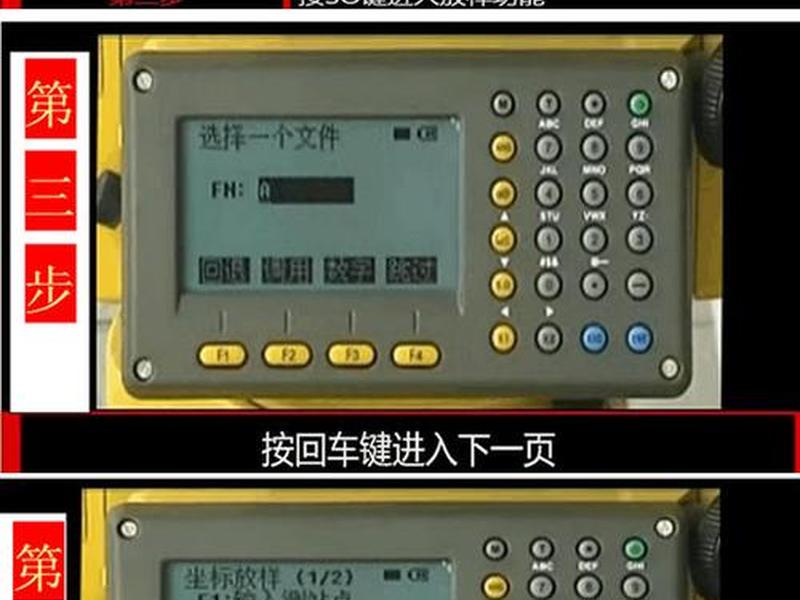

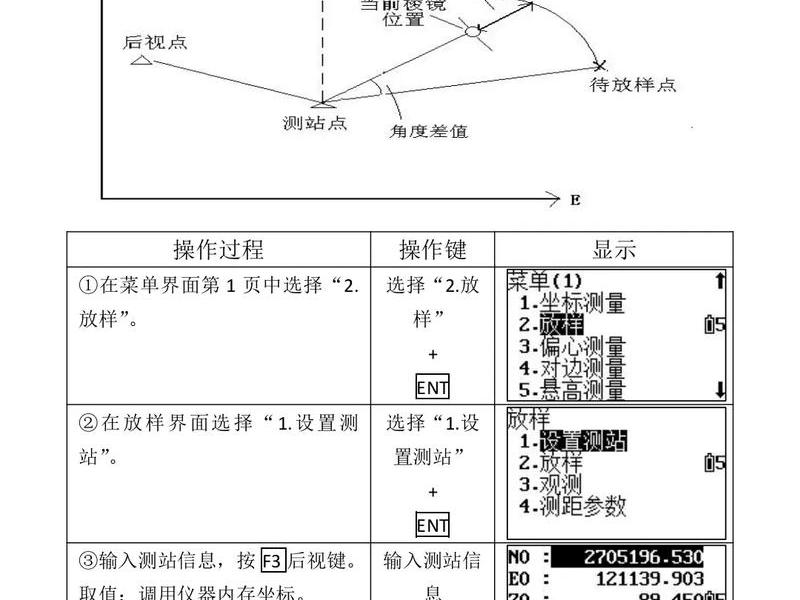

放样操作的前提是仪器已经成功建站，处于已知坐标系中。在基本测量界面下，按下数字键“2”进入放样菜单。TS802N提供了多种放样方式，其中“已知坐标放样”最为常用和直接。选择该功能后，可以直接输入或从文件列表中选取待放样点的点名，回车确认后，依次输入该点的设计坐标值和可能的代码。

输入完成后，仪器界面会显示一个关键参数：角度差。松开水平制动螺旋，慢慢转动照准部，同时观察屏幕，直至水平角差显示为“0°00′00″”。望远镜视准轴所指的水平方向，就是待放样点所在的方向。观测员指挥持镜员，将棱镜立于这条方向线上。然后进行测距，仪器会实时显示棱镜当前位置与设计位置在“左/右”（横向）、“远/近”（纵向）以及“上/下”（高差）三个维度上的偏差。

根据屏幕提示的偏差数据（如“向左0.15m”，“向后0.08m”），观测员指挥持镜员前后左右移动棱镜。这是一个需要耐心与默契的微调过程。通过反复的照准、测量、移动，直至三个方向的偏差都趋近于零。棱镜对中点所在的实地位置，就是设计图纸上那个抽象坐标的精确化身。如果只放样平面位置，则可以忽略高差偏差。完成后，可以记录该放样点数据。

数据管理与文件操作

高效的数据流管理，是串联起测量与放样、保障工程连贯性的“神经网络”。

TS802N全站仪的数据管理始于项目。每个新工程都建议新建一个项目文件，所有相关的测站数据、测量数据、放样点数据都将存储于此，避免数据混乱。在项目设置中，需确认坐标顺序（N-E-Z或E-N-Z）、角度单位（度分秒）、距离单位（米）等是否符合项目要求，这些是数据准确无误的基础。

在测量和放样过程中，及时保存数据至关重要。测量得到的碎部点坐标、放样验证后的最终点位，都可以通过相应的记录键保存至当前项目文件中。仪器通常具备数据导出功能，可以通过数据线或存储卡将项目文件传输到电脑，利用专业成图软件进行后续处理、生成图纸或报表。规范的数据管理习惯，不仅能防止珍贵测量数据的丢失，更能为工程的后续检查、验收和存档提供完整依据，让每一步工作都有迹可循。

操作精要与注意事项

驾驭TS802N这类高精度仪器，细节决定成败。掌握以下精要与禁忌，能让您的测量工作如虎添翼，同时有效保护设备。

首先是仪器操作的“黄金法则”。任何时候转动仪器前，务必先松开相应的制动螺旋，强行转动会损坏精密轴系。仪器在装箱时，应扣好所有搭扣，确保运输安全。电池保养也需留心：新仪器或电池的前三次充电建议充满10小时左右，并尽量用完后再充，以激活电池最佳性能；若仪器长期不用，应将电池取出单独存放。

测量过程中的技巧同样重要。瞄准目标时，要先进行目镜调焦使十字丝最清晰，再进行物镜调焦消除视差，确保十字丝中心精确对准棱镜中心。在强光或能见度不佳的环境下测量，可以使用棱镜常数修正和大气改正功能来提升精度。开机状态下切勿热插拔SD卡，否则可能导致系统死机或数据丢失。仪器安置在脚架上搬运是绝对禁止的，必须分开搬运，以防摔落。

进阶应用与场景拓展

掌握了基础测量与放样后，TS802N全站仪还能在更广阔的舞台上施展才华，解决复杂的工程问题。

除了最基本的点坐标测量与放样，它还可以进行“对边测量”，快速得到两个不可直接通视点间的平距、斜距和高差，适用于断面测量。在道路工程中，“道路放样”功能可以根据输入的曲线要素，直接计算并放样出道路中桩、边桩等任意桩号的设计坐标，极大提高效率。对于面积测量，只需环绕目标区域测量一圈关键点坐标，仪器便能实时计算出闭合图形的面积和周长。

在变形监测领域，通过对同一批监测点进行周期性的高精度坐标测量，可以分析其位移变化，评估建筑物、边坡的稳定性。在施工引导中，结合施工软件，可以实现如钢结构构件安装定位、幕墙板块安装等复杂三维空间的精准放样。将TS802N从传统的二维平面测绘，推向三维空间的精细构筑，其价值得到了无限的延伸。

总结与效能升华

TS802N全站仪的坐标测量与坐标点放样，是一体两面、相辅相成的精密工程技术。测量是感知世界、采集数据的过程，它将具象的空间形态转化为抽象的数字语言；而放样则是创造世界、实施设计的过程，它将抽象的数字蓝图精确复刻到现实的土地之上。从严谨的安置建站，到核心的坐标采集与反向投放，再到系统的数据管理和对细节的极致追求，每一个环节都环环相扣，共同构筑了测绘工作的精度长城。

熟练掌握TS802N的这些功能，意味着您掌握了在数字与现实之间自由穿梭的钥匙。它不仅是完成土方算量、点位测设等常规任务的工具，更是实现复杂工程造型、进行高精度监测的利器。在基建狂潮与数字化浪潮并行的今天，让这台精密的仪器在您手中发挥最大效能，意味着更高的质量、更快的速度和更低的成本。拥抱这套流程，便是拥抱一种用精准定义工程、用数据塑造未来的现代工作哲学。
