在当今精密工程与数字化施工的时代，掌握一台先进测量仪器的核心操作，无异于手握开启精准世界的钥匙。TS802N全站仪，作为一款集高精度、智能化与多功能于一体的测量利器，其核心应用场景之一便是“坐标放样”——将设计图纸上的抽象坐标，精准无误地“投射”到现实的土地上。无论是万丈高楼的地基定位，还是蜿蜒道路的曲线测设，都离不开这一关键步骤。本文将深入剖析TS802N全站仪的放样操作全流程，揭开其从仪器准备到精准定点每一个环节的神秘面纱，助您从理论到实践，彻底征服这项现代测绘的必备技能。

放样前的精密准备：奠定成功的基石

成功的放样始于万全的准备。TS802N全站仪的准备工作，远不止按下开机键那么简单，它是一套严谨的系统性操作，旨在为后续测量创造最稳定、最精确的物理与数据基础。

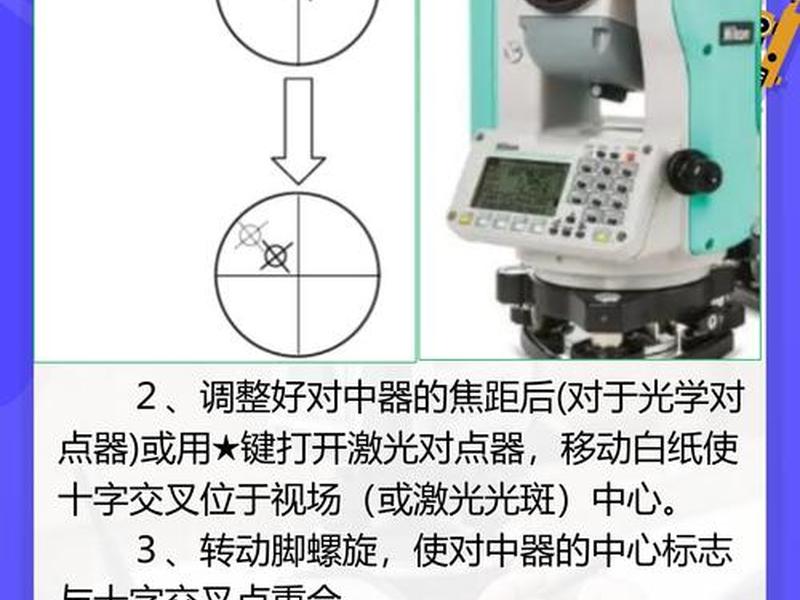

仪器的安置与对中是所有工作的起点。选择一个稳固且通视良好的测站点至关重要。打开三脚架，调节架腿使架头大致水平且高度适宜，将仪器中心粗略对准地面标志点。小心地从仪器箱中取出主机，立即旋紧中心连接螺旋，确保仪器牢固安装。随后进行光学对中：旋转目镜调焦螺旋使对中圈清晰，再推拉镜筒使地面标志点清晰，通过调节脚螺旋，让地面点精确位于对中圈中心。紧接着是整平工作，通过升降三脚架架腿使圆水准器气泡居中并锁紧，再精平管水准器，使气泡在仪器旋转至任何方向时都居中。这个过程可能需要反复调整对中与整平，直至两者同时满足精度要求，对中误差最好控制在2毫米之内，这是后续所有高精度测量的根本保障。

数据准备与仪器设置同样不可忽视。在出发去现场前，应确保设计坐标数据已准确导入仪器或准备好手动输入。TS802N支持通过USB或SD卡便捷导入数据，在导入时务必核对坐标系、高程基准等参数是否与设计文件一致。开机后，进入测量程序菜单，选择或新建一个项目文件，便于数据管理。许多操作失误源于初始设置的疏忽，因此花几分钟时间仔细检查仪器参数、棱镜常数、气象改正等设置，能为整个放样过程扫清障碍。

建立测量基准：后方交会与设站定向

在未知点位上快速、准确地建立测量坐标系，是TS802N展现其智能化优势的舞台。当测站点坐标未知时，后方交会法成为最常用的高效建站手段。

后方交会的原理是通过观测两个或以上已知控制点的方向和距离，反向解算出测站点的精确坐标。操作时，在仪器菜单中进入“测量程序”，选择“新点”下的“后方交会法”。为获得可靠结果，需要选择至少两个通视良好的已知控制点。依次输入第一个已知点的坐标和棱镜高，照准该点上的棱镜并进行测量；然后以同样方式测量第二个已知点。仪器会实时显示测量残差，残差大小反映了观测质量和已知点精度。通常要求残差在允许限值内（例如3毫米），若符合要求，即可按键计算，仪器瞬间便能解算出测站点的三维坐标并自动完成设站。

如果测站点坐标已知，则采用更直接的设站方法。在放样模式下，首先输入测站点坐标和仪器高，然后进行后视定向。后视定向是确定方位角的关键步骤：照准另一个已知坐标点上的棱镜，输入该后视点的坐标，仪器会自动计算并设置方位角。完成后务必进行定向检查，通过测量第三个已知点来验证设站的正确性，确保整个测量基准的绝对可靠。这一步如同为测量大厦浇筑了坚实的地基。

核心放样操作：从数据到实地标定点

这是将数字蓝图变为地面标记的神奇过程。TS802N提供了多种放样模式，其中“已知坐标放样”是最核心、最常用的功能。

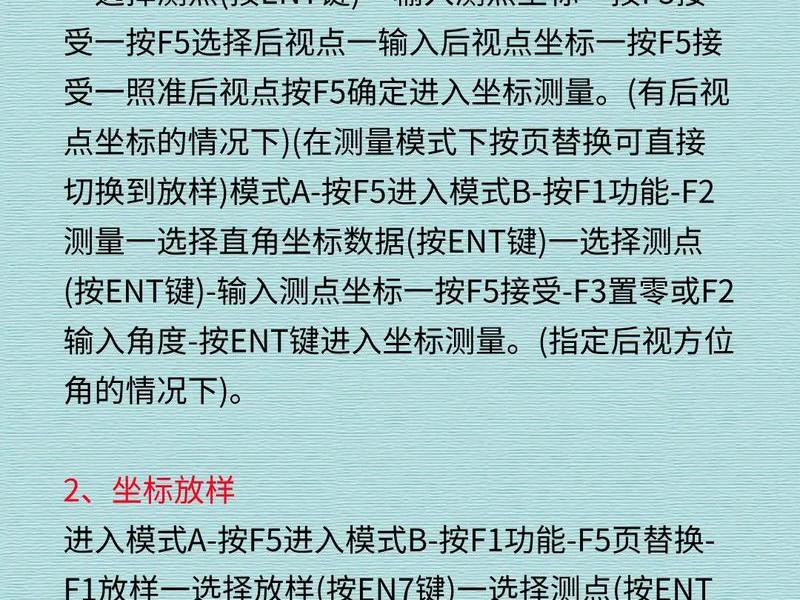

完成设站后，在放样菜单中直接选择“已知坐标放样”。你可以从已导入的点列表中选取目标放样点，或手动输入该点的设计坐标（N/E/Z，即X/Y/H）。确认后，仪器屏幕上会实时显示两个关键差值：角度差（dHR）和距离差（dHD）。转动仪器的照准部，直至水平角差值显示为0°00′00″，此时望远镜视准轴所指的方向，就是待放样点所在的精确方向。

持镜员在此方向线上安置棱镜。观测员指挥其前后左右移动，同时观察屏幕上的距离差值。dHD为正值表示棱镜需向仪器方向移动，负值则表示需向远离仪器方向移动。通过反复指挥调整，当dHR和dHD都趋近于零时，棱镜杆底部所对的地面位置，就是放样点的平面位置。如果需要放样高程，则还需关注垂直角差或高差（dZ），指挥调整棱镜高度直至dZ也为零。至此，一个设计坐标便成功转化为地面上的一个具体标桩或标记。按记录键保存该点的最终测量数据，即完成一个点的放样。

高级功能与实战技巧提升效率

熟练掌握基本流程后，TS802N的一些高级功能和实战技巧能极大提升复杂场景下的放样效率与成功率。

对于放样点众多的大型项目，充分利用仪器的数据管理功能至关重要。可以提前在电脑上编辑好所有放样点的点名、坐标及属性代码，通过SD卡一次性导入仪器，形成放样点库。在现场即可按顺序或按名称快速调用，避免手动输入的错误和耗时。TS802N具备的“参考线放样”功能非常适合道路边桩、管道中心线等线性工程的放样。只需输入或测量确定基准线上的两个点，仪器便能计算出任意点到该基准线的垂距，指导快速定位。

在实战中，良好的沟通与协作是关键。观测员与持镜员应使用清晰、标准的口令。遇到障碍物遮挡视线时，可采用“偏心测量”功能来解决，通过测量偏移点间接算出目标点位置。对于无法放置棱镜的目标（如房角、高压线），TS802N的免棱镜模式（测程可达500米）便能大显身手，直接对目标点进行测距，但需注意激光束的安全以及物体表面反射率对精度的影响。每次放样结束后，对关键点进行复测以检核精度，是保证工程质量必不可少的习惯。

精度保障与常见问题排解

追求毫米级的精度是测量工作的灵魂。了解误差来源并知道如何控制与排查，是区分普通操作员与测量专家的标尺。

影响TS802N放样精度的因素是多方面的。仪器误差本身经过校准通常很小，更需关注的是操作与环境误差：对中与整平误差、目标偏心误差、大气折光影响以及棱镜常数设置错误。在操作中要严格执行每一步的规范，例如对中时尽量瞄准棱镜中心底部，在炎热天气或视线掠过水面、沥青路面时考虑大气折光的影响。仪器和棱镜的常规检校也不容忽视。

当放样结果出现较大偏差或仪器提示错误时，需要系统性地排查。首先检查设站数据（测站点、后视点坐标、仪器高、棱镜高）是否输入正确。检查后视定向是否准确，可以通过旋转望远镜180°再照准后视点，检查读数是否变化180度来粗略验证。如果采用后方交会建站，检查已知点是否可靠，以及交会角度是否在30°至150°的理想范围内，避免在一条直线上或角度过小，否则会放大误差甚至无法计算。熟悉仪器的报警信息和帮助文档，能帮助快速定位问题所在。

维护保养与长期性能守护

一台精心维护的TS802N全站仪是其长久保持高精度的可靠保证。日常的呵护远比故障后的维修更重要。

每次野外作业结束后，应用柔软的毛刷拂去镜片和机身上的灰尘，再用专用的镜头纸轻轻擦拭镜头。严禁用手直接触摸光学部件。仪器在运输过程中务必装入原装箱内，并扣好搭扣，避免颠簸碰撞。电池管理是另一重点，前三次充电建议充足时间，并定期完全充放电以保持电池活性。若仪器长期不用，应将电池取出单独存放。

存储环境应保持干燥、阴凉，最好置于专用的仪器柜中。定期（如每年一次）将仪器送至专业的检定机构进行综合精度检定与校准，确保其各项指标符合规范要求。建立仪器的使用与维护档案，记录每次重要的测量任务、检校日期以及出现的任何异常情况，为这台精密伙伴的“健康”保驾护航，也就是为每一个工程项目的精准度保驾护航。
