在测绘与工程建设的宏大舞台上，测量精度往往决定着工程的成败与艺术的完美。当您手握一台结构紧凑、性能卓越的Trimble天宝M3全站仪时，您不仅拥有了一件工具，更掌握了一把开启精准世界大门的钥匙。它集成了尼康高品质光学器件与Trimble先进的数字处理技术，能在最苛刻的野外条件下，将毫米级的精度转化为可靠的数据。本文将为您深入解析这款经典仪器的操作精髓，从初次开箱到复杂地形测量，带您领略从新手到专家的完整旅程，让每一次测量都成为一次精准的艺术创作。

初识与准备：从开机到任务建立

任何伟大的征程都始于第一步。对于Trimble M3全站仪而言，这第一步始于按下机身的电源键。当屏幕亮起，进入熟悉的WinCE操作系统界面，一个崭新的测量世界便在您面前展开。首先映入眼帘的往往是Trimble Digital Fieldbook（TDFB）软件的图标，这款功能强大的内置软件是M3的灵魂。双击启动它，电子整平界面会自动弹出，引导您完成仪器的精确整平——这是所有高精度测量的基石。只需按照屏幕提示调整脚螺旋，使气泡居中，然后点击“接受”，仪器便为测量做好了物理准备。

如果您只是进行简单的角度和距离测量，在整平后的基础界面即可直接操作。对于绝大多数工程测量任务——无论是地形数据采集还是精确点位放样——建立测量工作站是必不可少的准备工作。这时，您需要点击屏幕左下角的“ESC”键，进入更深层的菜单，开始“新建任务”的流程。在TDFB软件的主界面，选择“文件”—“新任务”，如同为一次探险命名。输入一个清晰的任务名称，坐标系统通常选择默认设置，其他参数亦可保持初始状态，然后点击右下角的“存储并接受”。瞬间，一个专属的测量项目空间便创建完成，屏幕左上角会显示当前任务名称，标志着一切就绪。

这个过程看似简单，却至关重要。它为后续所有的数据赋予了统一的坐标框架和归属，确保海量测量点阵井然有序。就像画家在作画前要准备好画布和调色板，建立新任务是赋予测量工作以逻辑和秩序的开始。妥善完成这一步，意味着您的数据从源头便是清晰、可追溯的。

测站设立：奠定测量的坐标基石

测站，是全站仪在空间中的“家”，是所有观测数据的原点。Trimble M3提供了两种主流且高效的建站方法，足以应对各种已知控制点的情况。第一种方法适用于已知测站点坐标和后视点坐标的场景。在完成整平并进入相应任务后，点击“测量”菜单，选择“测站设立”。软件会首先提示输入当地的大气压和温度，以对测量结果进行气象改正，这是追求高精度的细节体现。点击“接受”后，便进入了核心的站点设置界面。

在这里，您可以从预先输入的点列表中选取测站点，也可以手动输入其精确的北坐标、东坐标和高程，同时别忘了输入仪器高——即从测点标志中心到全站仪机身侧边十字丝中心的斜距。输入完毕后点击“接受”，界面会自动跳转到后视点设置。您可以同样通过列表选择或手动输入后视点的坐标与棱镜高。M3的全站仪会自动计算出从测站到后视点的理论方位角。您只需精确照准后视点上的棱镜或反射片，然后点击“测量”，并在确认对话框中输入目标高度，再次点击“存储”，一个稳固的测站便宣告建立。

第二种方法是“后视方位角建站”，适用于已知测站点坐标和后视方位角的情况。其流程与前者类似，但在后视点设置时，直接输入已知的方位角数值，而非后视点坐标。照准目标后测量，仪器便会以此方位角为基准进行定向。无论哪种方法，其本质都是通过已知的空间几何关系，将仪器本身的坐标系与大地或工程坐标系严密地联系起来。这个过程如同在茫茫星海中确定了北极星的位置，此后所有的观测都有了明确的方向和尺度。熟练而准确地完成测站设立，是整个外业测量工作成功的一半。

数据采集实战：捕捉地形的每一处细节

当测站稳稳建立，Trimble M3全站仪便化身为一名不知疲倦的数据捕手。点击“测量”—“测量地形”，即可进入高效的数据采集模式。在这个界面，您可以自由定义待测点的点名，并设置目标棱镜的高度。M3的一大优势在于其灵活的目标模式选择：对于需要最高精度和远距离的测量，选择“棱镜模式”，并注意设置正确的棱镜常数（国产棱镜常为-30）；对于难以安置棱镜的角落、悬崖或精细部件，则可启用强大的“无棱镜模式”，直接对物体表面进行测量，其测程在理想反射条件下可达数百米。

照准目标后，轻点“测量”键，仪器内置的高速处理器便开始工作。在棱镜模式下，大约1秒即可锁定并显示结果；无棱镜模式也通常在2秒内完成。测量结果以多页信息的形式呈现，您可以通过屏幕左侧的箭头键进行翻页查看：第一页通常是原始观测值，包括水平角、垂直角和斜距；第二页是换算后的实用数据，如水平角、平距和高差；第三页则是直接的大地坐标或工程坐标，即北向、东向和高程。这种信息分层设计，既满足了现场检核的需要，也直接输出了最终成果。

为了提高效率，您还可以在“选项”中自定义首页显示内容和单点的测量次数。更令人安心的是Trimble M3的可靠性设计：即使在测量过程中突然断电，所有已采集的数据都会自动保存。恢复供电后，您无需重新进行繁琐的设站，只需点击“测量”—“使用上一个”，即可立刻恢复中断前的测站状态，继续未完成的测量工作。这种贴心的设计，保障了野外数据采集的连续性和安全性，让您能专注于地物地貌本身的捕捉，而无后顾之忧。

精准放样：将蓝图投射于大地

测量是对现实的记录，而放样则是将设计蓝图转化为地面实物的魔法。Trimble M3的放样功能强大而直观，其核心前提是所需放样点的坐标已预先输入仪器或通过U盘等外部设备导入。在设站完成后，进入放样功能，选择或输入待放样点的点名。仪器会立即计算出从测站到该设计点的水平角、平距和高差。

操作者转动仪器，使显示屏上的水平角偏差变为0，即指示出了正确的方向。司镜员在此方向上持棱镜前进，操作者通过观测实时距离，指挥司镜员前后移动，直至平距偏差也接近为零。M3配备的可见激光导向光（Trimble Tracklight）技术在此大放异彩，一束明亮的可见光投射出去，能更直观地引导司镜员寻找最终点位，尤其在光线不佳或远距离时，显著提升了效率和精度。当棱镜最终安置在理论位置上时，屏幕上各偏差值归零，一个设计点便精准地在大地上得以再现。

这个过程是逆向的测量，是理论与实践的完美结合。无论是道路的中线桩、建筑物的角点，还是管道工程的窨井位置，M3都能以毫米级的精度将其“投放”到实地。它缩短了图纸与现场的距离，让工程师的构思得以精确落地。每一次成功的放样，都是对规划的一次忠实执行，是工程从虚拟走向现实的关键一步。

维护与保养：守护测量伙伴的持久精度

再精密的仪器也离不开悉心的呵护。Trimble M3全站仪虽然以其坚固的铝合金外壳和IP66级防水防尘能力著称，能适应苛刻的野外环境，但定期的保养是维持其长期稳定和高精度的不二法门。官方建议，依据仪器硬件版本和使用强度，每隔一到两年应进行一次专业的“清洁与校准服务”。这包括对望远镜光学镜头的专业擦拭、轴系系统的检查与润滑、电子补偿器的检校，以及2C差、指标差等关键参数的校准。

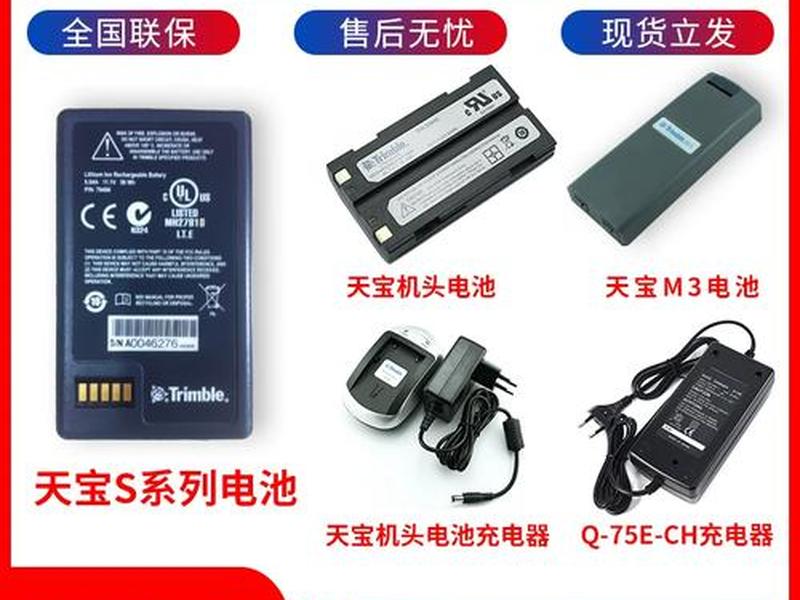

日常使用中，应避免仪器受到剧烈震动或撞击。运输时务必将其放回专用的坚固仪器箱内。使用完毕后，应用柔软的毛刷清洁仪器表面的灰尘，并用专用的擦镜纸清洁物镜和目镜。电池的维护同样重要，M3采用双电池热插拔设计，单块电池续航时间长，建议定期完全充放电以保持电池活性。当仪器长时间不使用时，应将电池取出单独存放。

这些保养措施并非琐事，而是对投资和专业精神的尊重。一台保养良好的Trimble M3，其测角精度（如2秒、3秒、5秒等不同型号）和测距精度（棱镜模式±2mm+2ppm，无棱镜模式±3mm+2ppm）才能始终如出厂时一样可靠。定期通过Trimble Access外业软件或仪器内置菜单查看“服务信息”，了解下次保养的到期日，是每一位负责任测量员的职业习惯。让这位可靠的“野外伙伴”始终处于最佳状态，是对工程质量最根本的保障。

超越工具：Trimble生态系统中的智能节点

深入使用Trimble M3，您会逐渐发现，它不仅仅是一台孤立的全站仪，更是Trimble庞大数字化施工生态系统中的一个智能终端。其内置的Trimble Digital Fieldbook软件，拥有强大的数据管理和计算工具，可以在现场直接进行许多数据预处理工作。测量得到的数据可以便捷地通过RS232C、USB或蓝牙端口导出，与Trimble的桌面软件（如Trimble Business Center）或其他主流CAD、GIS软件无缝衔接。

这意味着，从野外数据采集，到内业数据处理、成图，再到施工放样反馈，可以形成一个高效的数字化闭环。M3测量所得的高精度点云和坐标，能够直接用于生成三维模型、计算土方量、进行变形监测分析。这种集成性大大减少了不同格式转换带来的误差和工时，提升了整个项目的工作流效率。

掌握Trimble M3的使用，其意义超越了学会操作一台仪器。它代表着您接入了一套以数据为中心、以精度为追求的现代工程方法论。它要求操作者不仅懂得如何照准和按键，更要有数据管理的思维，理解从空间信息采集到最终成果交付的全过程。当您能娴熟地运用M3完成从控制测量、地形测绘到施工放样的全套流程时，您便真正驾驭了这把现代测绘的利器，成为了连接数字世界与物理世界的桥梁工程师。
