你是否曾对工业自动化编程感到无从下手？面对复杂的设备控制逻辑，是否渴望一种直观、清晰的方法来驾驭？今天，我们将深入探索顺序功能图（SFC）的奇妙世界。SFC不仅仅是一种编程语言，它更像是一张为机器编写的精密乐谱，指挥着工业设备进行有序而优美的“舞蹈”。对于维修电工、自动化工程师乃至所有渴望掌握流程控制精髓的学习者而言，掌握SFC，就等于拿到了打开高效、可靠自动化系统大门的金钥匙。本文将为你呈现一份全面的SFC新手入门教学大全，从核心概念到实战技巧，从基础架构到高级应用，带你一步步揭开这门强大语言的神秘面纱。

揭开面纱：SFC的核心架构与视觉语言

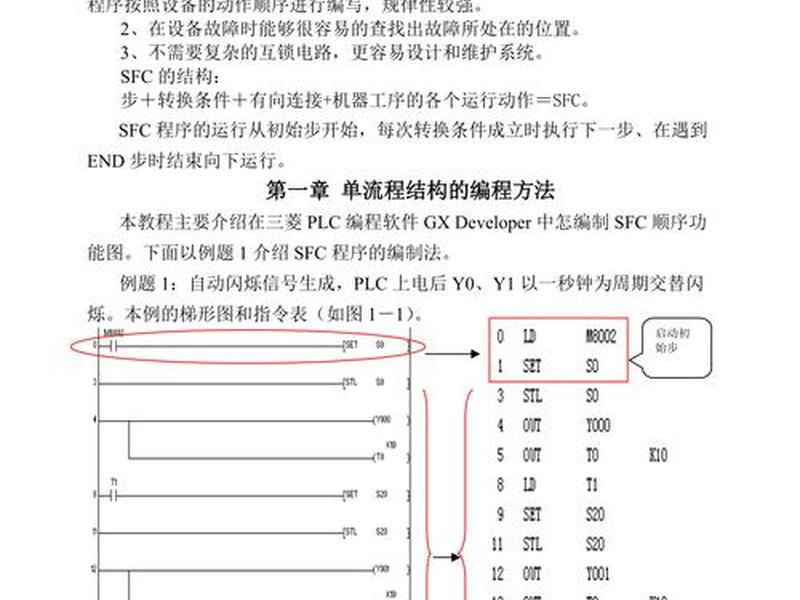

SFC，全称顺序功能图，是IEC 61131-3标准中用于描述顺序控制过程的图形化编程语言。它的魅力在于其极致的可视化。想象一下，传统梯形图像是一团错综复杂的电线，而SFC则是一张清晰明了的工艺流程图。它的基本构成元素非常简单却无比强大：步、转移和动作。

步是SFC的基石，代表着控制过程中的一个稳定状态或特定阶段。它用一个矩形框表示，其中可以包含需要执行的操作。初始步是整个程序的唯一入口，通常用双线矩形框加以区分。转移则是连接各个步的“决策点”，用一个短横线表示，旁边标注着逻辑条件。只有当转移条件为真时，控制流才能从一个步切换到下一个步。动作则附着在步上，定义了在该步激活期间需要执行的具体任务，例如启动电机、打开阀门或置位某个标志位。

理解这三者的关系，就如同理解音乐中的音符、节拍和乐章。步是稳定的音符，转移是指挥家挥下的指挥棒，动作则是乐器奏出的具体声响。三者协同，共同谱写出一曲精准无误的工业自动化乐章。这种图形化的表达方式，让复杂的顺序逻辑一目了然，极大地降低了程序设计和后期维护的理解门槛。

避坑指南：手自动切换与可靠初始化

在实际工业现场，一个常见的“幽灵”故障是：设备从自动模式切换到手动干预后，再次切回自动时，程序竟然“记忆”了上次中断的状态继续执行。这看似智能，实则隐藏着巨大风险，可能导致机械碰撞或生产出大量废品。问题的根源往往在于SFC程序缺乏正确的初始化机制。

要破解这一陷阱，关键在于构建一个坚固的初始化步。这个初始化步应作为自动模式的唯一入口。当模式切换信号触发时，程序首先跳转到初始化步，在这里执行一系列“清零”操作。核心动作包括批量复位所有与自动流程相关的状态变量、输出信号，并确认所有执行机构已回到安全初始位置。这相当于为程序按下了一次彻底的“重启”键，清除了所有历史状态。

仅仅复位还不够，必须设置严密的互锁转移条件。例如，从初始化步转移到第一个工作步的条件，应同时包含“非手动模式”和“初始化完成”两个信号。在关键的工作步中，还可以加入设备状态验证逻辑。如果检测到某个轴未回零或传感器异常，程序可以自动跳回初始化步，而不是盲目执行后续动作。通过这套组合拳，就能确保每次自动启动都从一个确定、安全的状态开始，彻底告别“记忆”带来的困扰。

实战工具箱：SFC的调试与监控技巧

掌握了基本原理和避坑方法后，如何高效地调试SFC程序就成为提升工作效率的关键。优秀的工程师不仅会编写程序，更擅长使用工具洞察程序的运行脉络。CODESYS等集成开发环境提供了强大的在线监控功能，这是你调试SFC的“”。

首要的调试利器是步活性追踪。在线模式下，激活的步通常会高亮显示（如变为绿色或蓝色），而出现异常卡滞的步则可能显示为红色或保持不变。通过观察步的活性状态，你可以瞬间定位程序停滞在哪个环节。其次是转移条件监控。实时查看每个转移条件的布尔值，能帮你快速判断是传感器信号未到位，还是内部逻辑条件未满足。

对于更复杂的时序问题，Trace（跟踪）功能不可或缺。你可以记录关键步的激活时间、动作的执行时刻以及转移条件的跳变沿。通过分析这些时序图，能够发现诸如步激活到动作执行之间的意外延迟、模式切换时的信号抖动等隐蔽问题。善用条件断点能在特定步激活且满足某个复杂条件时暂停程序，让你有机会仔细检查此刻的所有变量状态，精准定位间歇性故障的根源。

进阶融合：SFC与配方管理及结构化编程

当SFC遇上配方管理，便能迸发出更强大的生产力。在许多生产场景中，同一台设备需要处理不同型号的产品，每种产品对应不同的工艺参数，如温度、压力、速度和时间。传统的做法是修改程序变量，既繁琐又容易出错。而将SFC与配方数据块结合，则能实现一键切换，优雅高效。

具体实现时，可以创建一个配方数据块结构体，包含所有可变的工艺参数。在SFC的初始化步中，不是简单地给变量赋固定值，而是从当前激活的配方中读取参数。这样，当切换产品时，只需在HMI上选择对应配方，整个SFC程序就会自动套用新的参数集运行。你甚至可以编写一个宏，在初始化步中调用，一次性完成所有参数的重置与加载，让代码更加简洁。

更进一步，可以利用指针等高级功能实现步逻辑的动态加载。通过一个产品类型选择变量，控制程序指针指向不同的起始步或不同的步逻辑块。这使得SFC程序不再是僵化的流水线，而成为了一个可以根据产品类型动态重组流程的智能体。这种结构化、模块化的设计思想，极大地提升了程序的复用性和可维护性，是SFC应用于复杂、柔性生产系统的标志。

跨越领域：SFC的广泛适用性与思维迁移

SFC的强大之处不仅限于传统的PLC逻辑控制。它的核心思想——将复杂过程分解为顺序步骤并通过条件转移控制流程——是一种普适的解决问题的方法论。这种思维可以迁移到许多领域。

在机器人协同作业中，SFC可以清晰地描述多台机器人之间的握手、等待、同步执行等复杂协作流程。在批次过程控制（如化工、制药）中，SFC完美地契合了“进料-反应-出料-清洗”这样的固定顺序阶段。甚至在IT自动化运维脚本中，我们也能看到SFC思想的影子：检查状态->执行备份->验证备份->发送通知，这一系列步骤构成了一个简单的顺序功能流程。

理解SFC，实质上是在培养一种结构化、可视化的顺序逻辑思维能力。它教会我们如何面对一个复杂任务时，不是一头扎进细节，而是先退一步，画出它的主干流程图，定义清晰的状态和转移条件。这种能力，是工程师从技术执行者迈向系统设计者的关键一步。学习SFC，收获的远不止一门编程语言，更是一套强大的分析与设计工具。
