在工业自动化与程序控制的浩瀚海洋中，有一种图形化语言如同灯塔，能够将复杂的逻辑流程转化为清晰直观的视觉地图，它就是顺序功能图（SFC）。对于许多工程师和初学者而言，面对一个庞杂的控制系统，如何有条不紊地将其分解、设计并实现，往往是一项挑战。而SFC流程图正是破解这一难题的“神兵利器”。它不仅仅是一种编程方法，更是一种结构化思维的体现，能够将模糊的控制需求，一步步转化为精确、可执行的步骤蓝图。本文将深入探讨构建一个完整、高效的SFC流程图所需经历的系统性步骤，从核心概念的建立到具体元素的绘制，再到复杂逻辑的实现，为您揭开SFC从构思到落地的神秘面纱。

奠定基石：理解核心三要素

构建SFC流程图的第一步，绝非匆忙动笔绘图，而是深入理解其赖以生存的三大核心元件：步、转换与动作。这如同建造房屋前必须熟悉砖、瓦、梁一样基础而关键。

“步”是SFC的灵魂单元，它代表控制过程中的一个稳定状态或特定阶段。每一步都是一个逻辑块，标志着控制系统在此刻“正在做什么”。例如，在一条自动化包装线上，“等待物料”、“执行封装”、“贴标”都可以被定义为独立的步。每一步在图中通常用一个方框表示，其中包含步的编号或名称。

“转换”则是连接各个步的桥梁与闸门。它定义了从一个步切换到下一个步所必须满足的条件。这个条件可以是一个传感器信号的触发、一个定时器的到时、或者某个内部变量的变化。只有当转换条件为真时，控制流才能从前一步“跃迁”到下一步，否则系统将停留在当前步持续执行其动作。

“动作”是附着在每一步上的具体执行指令。当某一步被激活（成为“活动步”）时，与之关联的动作便开始执行。这些动作可以是驱动一个电机、点亮一盏指示灯、置位一个内部标志，或者调用一个子程序。动作是SFC实现具体控制功能的“肌肉”，它使得抽象的流程具备了实实在在的控制能力。深刻理解这三者相辅相成的关系，是绘制任何SFC流程图的绝对前提。

规划蓝图：从需求到结构设计

在掌握核心元件后，下一步便是将具体的控制需求转化为SFC的结构蓝图。这个过程要求设计者具备清晰的逻辑梳理能力和结构化思维。

需要对整个控制过程进行彻底的分解。将复杂的工艺流程或设备动作，按照时间顺序或功能模块，切割成一个个离散的、可描述的“步”。例如，对于一个简单的物料搬运机械臂，其流程可能被分解为“原点待命”、“前进取料”、“后退提升”、“旋转到位”、“下降放料”、“返回原点”等步骤。这一分解过程应力求每一步职责单一、边界清晰。

需要明确每一步之间的“转换条件”。这需要分析步骤切换的精确时机和触发信号。是前一步动作完成后的传感器反馈？还是满足特定的时间要求？或者是操作员的手动指令？明确这些条件，就是在定义流程推进的“游戏规则”。

根据流程的复杂程度，选择合适的基本结构。SFC支持单序列、选择序列和并行序列等多种结构。单序列是最简单的线性流程；选择序列用于处理“如果…则…否则…”的分支判断；并行序列则用于描述需要同时进行的多个子流程。在规划阶段就确定好整体结构框架，能有效避免后续绘图时的混乱与返工，为绘制一张脉络清晰的流程图打下坚实基础。

绘制框架：搭建流程主干与分支

当蓝图在脑海中成型，便可以借助专业的编程软件（如三菱的GX Works2、西门子的TIA Portal等）开始正式绘制SFC流程图。这个过程是从抽象设计到具体可视化的关键一步。

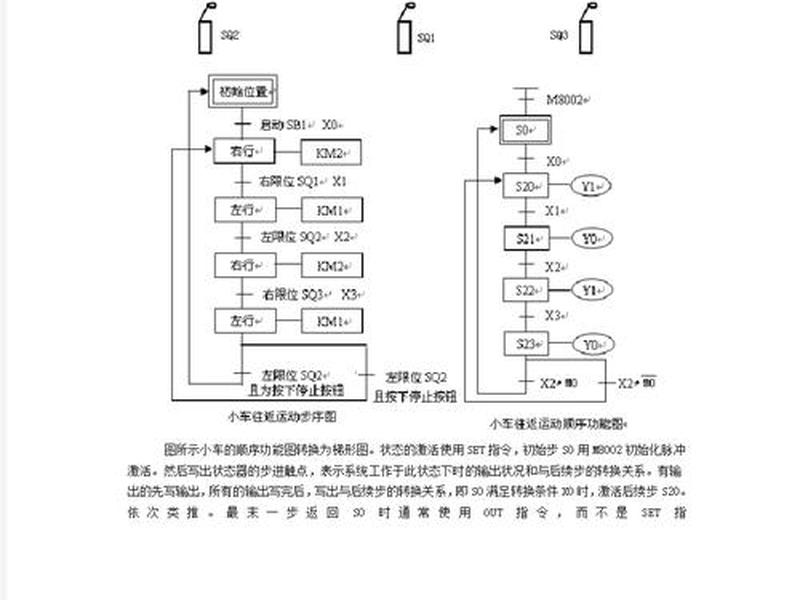

绘制通常从一个特殊的“初始步”开始。初始步代表着系统上电或启动后的第一个稳定状态，在图中常用双线框表示，以区别于普通步。从初始步出发，根据之前规划的结构，依次添加后续的普通步。每一步用一个单线方框表示，并赋予唯一的编号（如S0, S10, S20…）。步与步之间用有向连线连接，指示流程的方向。

在每两个步之间，必须插入一个“转换”符号，通常是一条短横线。这个转换符号需要关联具体的梯形图逻辑或条件表达式，用以判断何时可以进入下一步。例如，在“前进取料”步之后，转换条件可能是“前进到位传感器X1接通”。

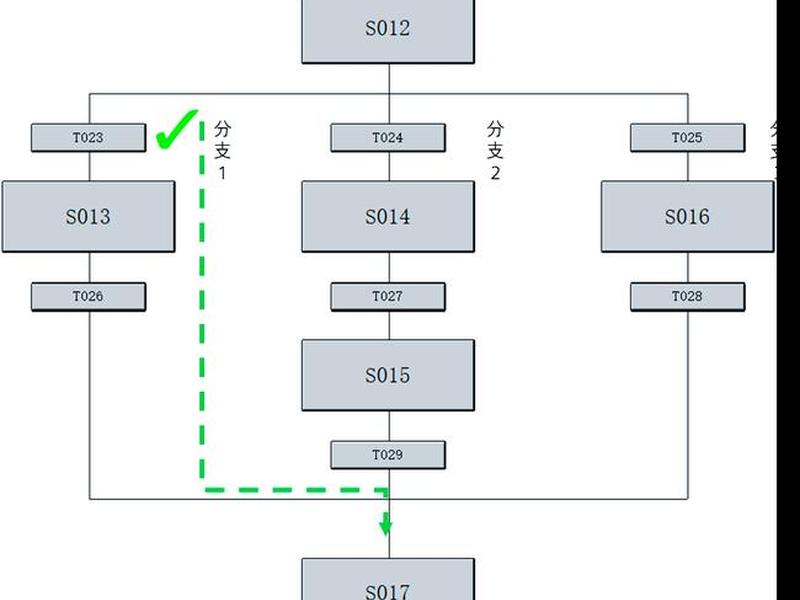

对于选择分支或并行分支，绘制时需要特别注意。选择分支是在一个转换之后引出多条路径，每条路径代表一种可能的选择，但同一时刻只有一条路径会被激活。并行分支则是在一个转换之后同时激活多条路径，代表多个子流程同时开始执行，这些并行分支最终需要在一个“汇合”转换处同步，全部完成后才能共同进入下一个步。正确绘制这些分支与汇合，是处理复杂逻辑的核心。

注入灵魂：为每一步赋予动作

一个只有框架和转换的SFC是空洞的，只有为每一步填充了具体的“动作”，它才真正具备了控制能力。这一步是将控制要求落实到具体输出和操作的关键。

在编程软件中，通常可以双击某一步的方框，在其内部或右侧关联的编辑区域编写该步需要执行的动作程序。这些动作通常以梯形图或指令表的形式编写。动作可以是连续型的，只要该步处于活动状态就持续执行（如保持电机运转）；也可以是存储型的，只在步激活的瞬间执行一次（如发出一个启动脉冲）。

例如，在“点亮指示灯”这一步中，其动作可能就是一条简单的输出指令“SET Y0”。在“启动传送带”这一步，动作可能包括“置位启动标志M10”和“启动定时器T0”。对于更复杂的操作，一步之内可以包含多个动作，也可以调用预先编写好的功能块或子程序。

特别需要注意的是动作与步状态的绑定关系。当转换条件满足，步发生切换时，前一步的所有非存储型动作会自动停止，而后一步的动作开始执行。这种严格的“步进”特性，确保了控制过程的精确性和确定性，避免了传统梯形图编程中可能出现的逻辑冲突和时序混乱。

校验与循环：闭合逻辑与调试

一个完整的控制流程往往不是单次执行就结束的，多数情况下需要构成循环。SFC流程图的绘制必须考虑如何形成逻辑闭环，并最终回到初始状态或某个待命状态，以准备下一次循环。

这通常通过在最后一个工艺步之后，添加一个指向初始步或某个中间步的“跳转”来实现。在图形上，跳转用一个指向目标步的箭头和“JUMP”标识表示，并注明目标步的编号。例如，在物料搬运流程的“返回原点”步之后，满足“原点传感器接通”条件，便可以跳转回“原点待命”步，从而构成一个完整的工作循环。

流程图绘制完成后，严谨的校验与模拟调试不可或缺。利用软件提供的模拟功能，逐步激活各个步，检查每一步的动作是否按预期执行，转换条件是否能被正确触发。尤其要检查并行分支的同步汇合是否正常，选择分支的条件是否互斥且覆盖所有可能。对于复杂的流程，可以分段调试，先确保单个序列的正确性，再逐步整合分支与循环。

通过模拟，还能评估程序的扫描周期和响应时间，优化转换条件和动作逻辑，确保控制系统既安全可靠，又高效灵敏。这个过程是对前期所有设计和绘制工作的最终检验，是将纸面流程图转化为可靠现场控制的核心环节。

升华应用：应对复杂性与扩展

掌握了基本SFC流程图的构建步骤后，面对更庞大的系统，需要运用模块化与分层的思想进行升华。大型项目不应将所有逻辑堆积在一个庞大的SFC图中，而应进行合理划分。

可以将一个复杂的生产线控制，分解为多个相对独立的“子SFC”，每个子SFC负责一个工站或一个功能模块。然后，在主SFC或上层协调程序中，将这些子SFC作为可调用的“步”或“动作”进行集成。这种模块化设计使得程序结构清晰，便于多人协作开发，也大大降低了后期维护和故障排查的难度。

为了处理执行过程中的意外中断（如急停、故障报警），需要在SFC中设计相应的异常处理流程。这通常通过引入“暂停”、“复位”、“急停”等全局信号，并结合选择序列或跳转，将流程引导至安全的处理状态或恢复点。一个健壮的SFC程序，不仅要能描述“阳光大道”，更要能规划好应对“崎岖小路”的路径。
