在现代工程测量领域，RTK技术如同一把无形的精密标尺，将设计蓝图上的坐标点精准地“召唤”到现实大地上。而这一切魔法般操作的起点与核心，便是移动站的正确设置与放样流程。掌握RTK移动站放样的具体步骤，不仅意味着你能驾驭厘米级的定位精度，更代表着你拥有了将数字坐标转化为实体地物的创造力量。本文将深入剖析RTK移动站从架设到完成放样的全流程，为你揭开高精度测量背后的操作奥秘。

移动站设备架设与启动

移动站的架设是放样工作的物理起点，其稳固与规范直接决定了后续数据的可靠性。需要将移动站主机牢固安装在对中杆顶端，确保连接处紧密无松动。随后安装UHF接收天线，此天线是接收基准站差分信号的关键部件，应确保其指向天空且无大型遮挡物。将手簿控制器稳妥地夹在托架上，并连接所有必要的数据线缆。

完成物理连接后，进入关键的设备启动环节。依次打开移动站主机与手簿电源，等待系统初始化。通过手簿的蓝牙功能搜索并连接移动站主机，建立稳定的数据传输通道。进入手簿测量软件后，首要任务是在配置菜单中找到仪器设置选项，将主机工作模式从默认状态切换为“移动站”模式。这一步骤如同为设备注入灵魂，使其从独立静态接收转变为动态差分定位状态。

在手簿软件中，进一步设置移动站的数据链参数。通常选择“内置电台”或“网络模式”，具体取决于作业采用的通讯方式。若使用电台模式，需手动选择与基准站相匹配的电台通道与协议；若使用网络CORS模式，则需输入正确的CORS账号与接入点信息。还需根据现场环境合理设置截止角，一般建议在10至15度之间，以平衡信号强度与多路径效应的影响。设置完成后，返回主界面等待固定解状态，当手簿显示“固定”或类似提示时，标志着移动站已成功锁定卫星并接收差分信号，准备就绪。

新建测量工程与参数配置

每一次放样任务都始于一个全新的测量工程。在手簿软件主界面选择“工程”菜单，点击“新建工程”，为本次作业赋予一个清晰易辨的名称，例如“某工地边界放样_2026”。确认创建后，系统将引导你进入坐标系统的配置世界。这是确保放样坐标与实际位置吻合的基石。

点击“目标椭球”选项，根据项目要求选择合适的坐标系统，例如国家大地坐标系CGCS2000或地方独立坐标系。接着进入“设置投影参数”界面，最关键的是输入当地的中央子午线经度值。这个数值如同地图的骨架，错误输入将导致整个坐标体系发生系统性偏移。对于国内大部分地区，可通过项目设计资料或当地测绘部门获取准确的中央子午线。

完成基本投影设置后，还需根据实际情况配置其他工程参数。包括设置合适的高程异常模型以提升高程精度，选择正确的坐标显示格式，以及设定自动保存数据的时间间隔。这些细节虽小，却如同精密钟表的齿轮，共同保障测量流程的顺畅与数据的准确。务必保存所有设置并返回主界面，一个为本次放样量身定制的数字工作空间就此搭建完成。

坐标系转换参数求解

现实世界的测量工作总是在特定的地方坐标系中进行，而RTK接收的原始信号是基于WGS84全球大地坐标系。坐标转换参数的求解是将卫星坐标“翻译”成工地坐标的关键一步。这个过程至少需要两个已知控制点作为“翻译词典”。使用移动站以“点测量”模式采集这些控制点的大地坐标。将对中杆气泡严格居中，在固定解状态下平滑采集数秒后保存，确保点名与天线高输入无误。

采集完成后，进入“输入”菜单下的“求转换参数”功能。点击“添加”，在“平面坐标”栏输入控制点的已知设计坐标，在“大地坐标”栏选择刚刚采集的对应点坐标数据。以同样方法添加第二个及更多控制点。理论上两个点即可计算四参数，但建议使用三个以上分布均匀的控制点以提高区域拟合精度。

添加完所有点对后，点击“计算”按钮。软件将自动解算出旋转、平移、尺度等转换参数。此时需特别关注比例尺参数，其值越接近1，说明坐标系之间的形变越小，转换质量越高。计算结果后，务必点击“应用”使参数生效于当前工程。为验证转换精度，应前往另一个已知控制点进行复核测量，对比实测坐标与已知坐标的差异，确保其在项目允许误差范围内。只有通过复核的转换参数，才能作为后续放样的可信依据。

放样点数据导入与管理

放样的目标点数据如同战士的作战地图，需要提前准备并精准导入。设计方通常会提供包含点名、X坐标、Y坐标和高程H的放样点清单。首先在电脑上将这些数据按“点名,X,Y,H”的固定格式整理到Excel表格中，确保无空行、格式统一。然后将表格另存为CSV格式，并用记事本打开此文件，检查数据分隔符是否为逗号。

将CSV文件通过数据线、蓝牙或网络传输至手簿存储目录。在手簿软件中进入“测量”菜单下的“点放样”功能，点击“目标”打开放样点库。选择“导入”选项，指定文件格式为“.txt-pn,x,y,h”，然后浏览找到传输过来的数据文件。软件将自动解析并列出所有放样点信息，此时应仔细核对点名与坐标值是否与设计图纸一致。

对于放样点数量较少的情况，也可直接在点库中手动添加。点击“添加”按钮，逐项输入点名、坐标和高程值，这种方法适用于现场临时增加的放样点。高效的点数据管理还包括对点库进行分类、排序和搜索。可以按区域、类型或放样顺序为点分组，并利用筛选功能快速定位目标点，这在包含数百个放样点的大型项目中能显著提升作业效率。

实地放样导航与定位

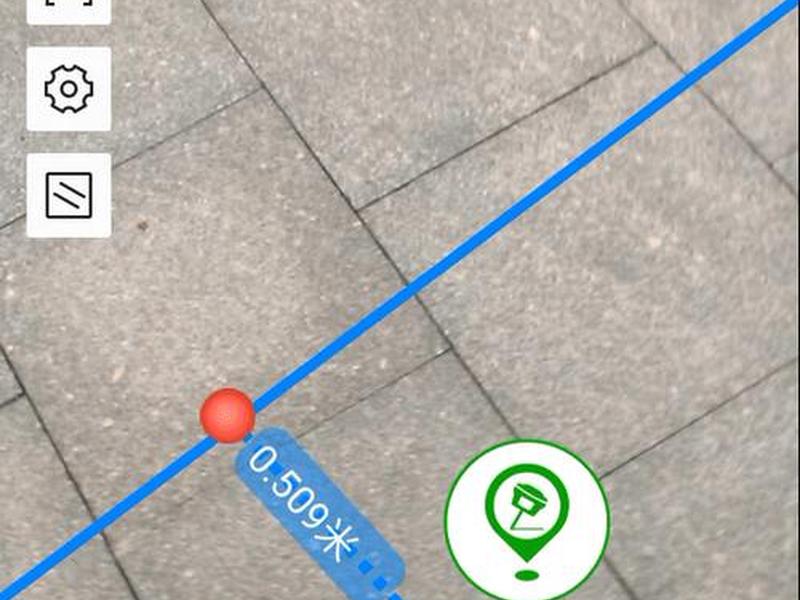

一切准备就绪后，激动人心的实地放样正式开始。在放样点库中选择第一个目标点，点击“点放样”进入导航界面。屏幕中央通常显示一个动态罗盘或箭头，直观指示目标点相对于当前位置的方向。罗盘上的蓝色箭头代表目标方位，绿色箭头指示当前行进方向，当两者重合时，意味着你正沿着最短路径走向目标。

除了图形导航，界面还会实时显示DX、DY和DH等数值信息，分别表示当前位置在东西、南北和高程方向上与目标点的偏差。放样员可根据这些数值精确调整移动方向：DX为负则需向东移动，DY为正则需向北移动，以此类推。随着不断接近目标点，这些数值会逐渐趋近于零。当DX、DY均小于设定阈值（如3厘米）时，即可认为到达平面位置。

到达预定平面位置后，还需进行高程放样。观察DH值，通过调整对中杆高度使DH趋近于零。对于精度要求极高的项目，需使用水准气泡确保杆身垂直。最终，当平面与高程偏差均满足要求时，在目标点位置做下明确标记，完成该点的放样。随后在手簿上点击“保存”或“测存”，记录下实际放样点的坐标作为检核依据，然后选择下一个放样点继续作业。这个看似简单的“找点”过程，实则是卫星信号、数学算法与人类操作的完美交响。

作业质量控制与常见问题

高质量放样不仅在于找到点位，更在于确保每个点的可靠性与可追溯性。每个点放样完成后，应立即进行“反向测量”——即在标记点重新架设移动站，采集该点的实际坐标。将采集值与设计值对比，记录偏差量，形成原始的质量控制记录。这种自查机制能及时发现系统误差或粗差，避免错误累积。

放样过程中可能遇到各种技术问题。最常见的是信号失锁导致移动站从“固定解”退化为“浮动解”甚至“单点解”。此时应检查基准站是否正常工作、电台信号或网络连接是否稳定、观测环境是否有新增遮挡物。另一个常见问题是坐标异常，表现为放样点明显偏离预期位置。这通常源于转换参数错误、中央子午线设置错误或控制点数据输入错误，需要从参数源头逐步排查。

恶劣天气、强电磁干扰、低卫星高度角时段都会影响RTK测量精度。经验丰富的测量员会避开这些不利条件，或采取多次测量取平均、延长观测时间等补偿措施。每次作业结束后，应及时导出所有放样数据、转换参数和质检记录，整理成完整的测量报告。这些文档不仅是工程验收的依据，也为未来可能的复测或纠纷提供原始证据，是测量工作价值的最终体现。

RTK移动站放样是一个环环相扣的技术链条，从设备架设到参数设置，从数据导入到实地导航，每一步都蕴含着测绘科技的智慧结晶。掌握这些具体步骤，意味着你不仅学会了操作一套精密设备，更掌握了将虚拟坐标转化为实体存在的现代魔法。在基础设施日新月异的今天，精准高效的RTK放样技术正成为工程建设不可或缺的数字化基石，而精通此道的测量员，则是连接数字世界与物理世界的桥梁建筑师。
