在数字测绘与精准定位的世界里，厘米级的误差可能意味着巨大的成本与风险。你是否曾因传统GPS“飘忽不定”的米级精度而苦恼？是否渴望掌握那项能让无人机精准降落、让工程放样分毫不差、让土地测绘效率倍增的核心技术？答案就隐藏在RTK移动站建站的奥秘之中。本文旨在为你揭开这层神秘面纱，提供一份从原理到实操、从设备架设到参数设置的RTK移动站建站完全教程。无论你是测绘新手，还是希望深化理解的从业者，跟随这篇指南，你将一步步掌握构建稳定、可靠RTK移动站系统的精髓，解锁厘米级实时定位的强悍能力。

一、核心原理：差分技术的魔力

要建好站，必先懂其魂。RTK，即实时动态载波相位差分技术，其核心思想堪称“借力打力”。普通的单点定位如同一个人在嘈杂环境中听指令，难免受到大气延迟、卫星钟差等多种“噪音”干扰。而RTK系统则引入了一个“先知”——基准站。

基准站固定在一个坐标精确已知的点位上，它能实时接收卫星信号并计算出其中包含的各种误差。随后，它将这份“误差改正数”通过数据链（电台或网络）实时发送给正在移动的“学员”——移动站。移动站将自己的原始观测数据与收到的改正数进行联合解算，便能神奇地剔除大部分公共误差，从而实现厘米甚至毫米级的定位精度。这种从“大概在这里”到“就在这里”的飞跃，正是高精度测绘应用的基石。

理解这一原理，是成功建站的第一步。它告诉你，一个完整的RTK系统离不开三个关键部分：已知坐标的基准站、稳定可靠的数据通信链、以及你正在设置和使用的移动站。任何一环的薄弱，都将导致精度丧失或系统失效。

二、硬件准备：搭建坚实的物理基础

工欲善其事，必先利其器。在开始软件设置前，确保硬件连接万无一失是成功的保障。一套典型的RTK移动站硬件包括：GNSS接收机（移动站主机）、测量手簿（控制器）、电台天线或网络模块、对中杆与支架，以及充足的电源。

进行物理连接。将GNSS接收机牢固安装在对中杆顶端，并确保天线指向上方天空，无遮挡。使用专用电缆将接收机与手簿通过蓝牙或数据线连接。若采用电台模式，需将电台天线正确连接到接收机的相应端口；若采用网络模式（CORS），则需确保手簿或接收机内置的SIM卡能正常接入移动网络。

硬件检查环节至关重要。开机后，观察接收机指示灯：电源灯常亮表示供电正常；卫星灯闪烁或常亮表示正在搜索或已锁定卫星信号；数据灯的状态则直接反映差分信号的接收情况——通常一秒一闪表示正在接收数据。这些闪烁的灯光是设备与你对话的语言，读懂它们是排除故障的第一步。

三、工作模式选择：电台与网络的抉择

移动站建站的核心步骤之一是选择并配置正确的工作模式。目前主流模式分为电台模式与网络CORS模式，二者各有优劣，适用不同场景。

电台模式如同搭建一个私有的对讲网络。你需要先设置好基准站，使其通过特定频率的无线电波发射差分信号。随后，在移动站设置中选择“内置电台”或“外挂电台”模式，并将频道、协议、波特率等参数设置得与基准站完全一致。这种模式不依赖公网，在野外无信号区域表现出色，但通讯距离受功率和地形限制，通常为几公里到十几公里。

网络CORS模式则是接入“云端差分服务”。你无需自架基准站，直接通过移动站的手簿网络或接收机内置网络，连接至千寻位置、国家CORS网等公共服务平台。设置时，在移动站配置中选择“手机网络”或“接收机移动网络”，然后输入服务商提供的IP、端口、账号、密码及接入点信息。此模式覆盖范围广，设置便捷，是目前城市及网络覆盖区的主流选择，但需支付服务费并依赖稳定的网络信号。

四、软件参数配置：手簿中的关键操作

硬件就绪后，真正的“建站”魔法在测量手簿的软件中完成。以常见的工程之星软件为例，流程清晰但需细致。

新建或进入一个工程。这一步的核心是正确设置坐标系统。你需要根据项目要求，输入或选择正确的目标椭球（如CGCS2000）、投影方式（如高斯投影）以及至关重要的中央子午线。参数设置错误将导致所有测量成果“差之千里”。

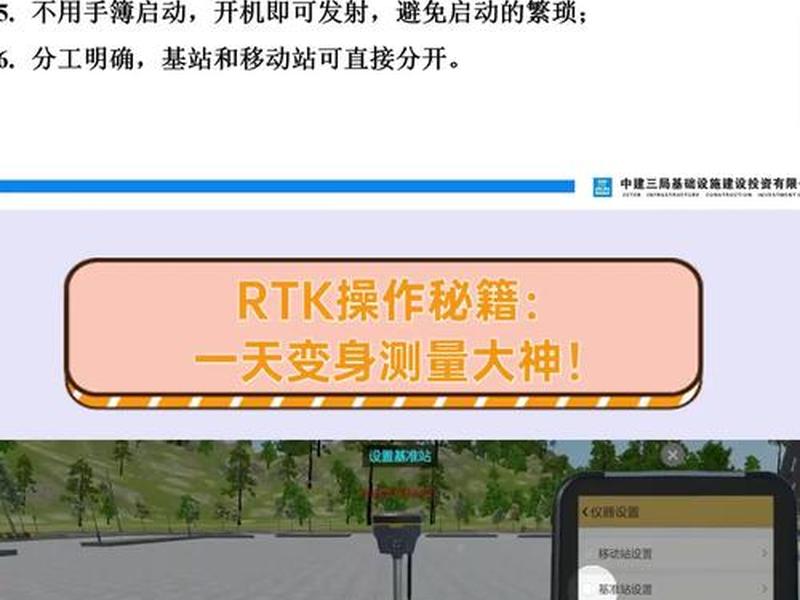

接着，进入“配置”->“仪器设置”->“移动站设置”。这里是模式选择的具体界面。根据你的硬件连接，在“数据链”中选择“内置电台”、“外挂电台”或“手簿网络/接收机网络”。选择电台需匹配频道；选择网络则需进入“CORS设置”页面，准确填写账户信息并选择正确的接入点。点击“确定”或“启动”后，软件开始尝试获取差分信号。

请密切关注手簿屏幕底部的状态栏。你会看到定位状态从“单点”逐步变为“浮动”，最终追求的目标是“固定”。达到“固定解”意味着整周模糊度已被成功固定，移动站已获得厘米级定位能力，可以开始进行高精度测量或放样作业。

五、求参数与校正：赋予坐标生命

获得固定解，只是意味着移动站在WGS84坐标系下有了精确位置。要让它在你的本地施工坐标系中“活”起来，必须进行“求转换参数”和“点校正”。这是将卫星坐标“落地”到实地坐标的关键一步，也是新手最容易出错的地方。

求转换参数（如四参数、七参数）需要至少两个已知控制点。这两个点既要有精确的本地平面坐标（如X，Y），也要有其对应的大地坐标（经纬度，可通过RTK在固定解状态下测量获得）。在软件中，依次将这两组坐标添加到参数计算列表，软件会自动计算出旋转、缩放、平移参数。计算完成后，务必“应用”参数到当前工程。

紧接着进行“点校正”。这通常通过“校正向导”功能完成。将移动站对中杆气泡严格居中，立在另一个已知控制点上（最好不同于求参数的点），在软件中输入该点的本地坐标，软件会计算出一个微小的校正量，进一步消除残余误差，使RTK系统与本地坐标系完美契合。完成校正后，强烈建议测量一到两个其他已知点进行检核，确保精度符合要求。

六、实战应用与精度保障

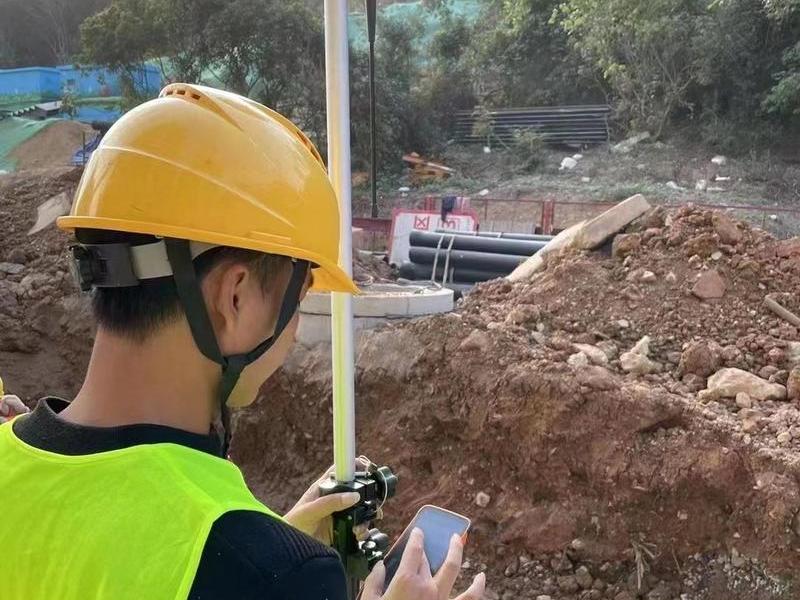

当移动站状态显示为“固定解”，且参数校正无误后，你便掌握了一把高精度测量的利器。在测量界面，你可以进行“点测量”，实时保存厘米级精度的点位坐标；在放样界面，你可以输入设计坐标，让手簿实时引导你“向前、向左”找到目标点，精度可达厘米级。

高精度的维持需要持续的关注。务必确保对中杆气泡居中，这是最基本的操作规范。时刻留意卫星数量与PDOP值，卫星数少于5颗或PDOP值过大（通常大于3）时，精度和固定解可靠性会下降。在树木、建筑旁等遮挡严重区域，信号可能中断，需等待或移至开阔地。定期检查电池电量，避免作业中途断电。记住，RTK的精度是“脆弱”的，它依赖于稳定的卫星信号、畅通的数据链路和正确的操作，任何一环的疏忽都可能让努力付诸东流。
