在测绘与工程领域，你是否曾惊叹于城市道路的精准放线、土地边界的清晰划分，或是大型桥梁的毫米级对接？这一切高精度空间定位的背后，往往离不开一个关键角色——RTK测量仪器。它如同测绘世界的“北斗导航”，将天上的卫星信号转化为地面厘米级的精确坐标。本文将深入浅出，不仅为你揭秘RTK测量仪器究竟能干什么，更将手把手带你掌握其标准操作流程，让你从原理到实践，全面驾驭这项现代测绘的利器。

RTK技术核心：厘米级定位的奥秘

RTK，全称实时动态载波相位差分技术，其核心价值在于实现了实时、动态的高精度定位。传统GPS定位精度在米级，而RTK通过基准站与流动站的协同工作，能够实时消除卫星钟差、轨道误差及大气延迟等共同误差，将定位精度提升至厘米甚至毫米级。

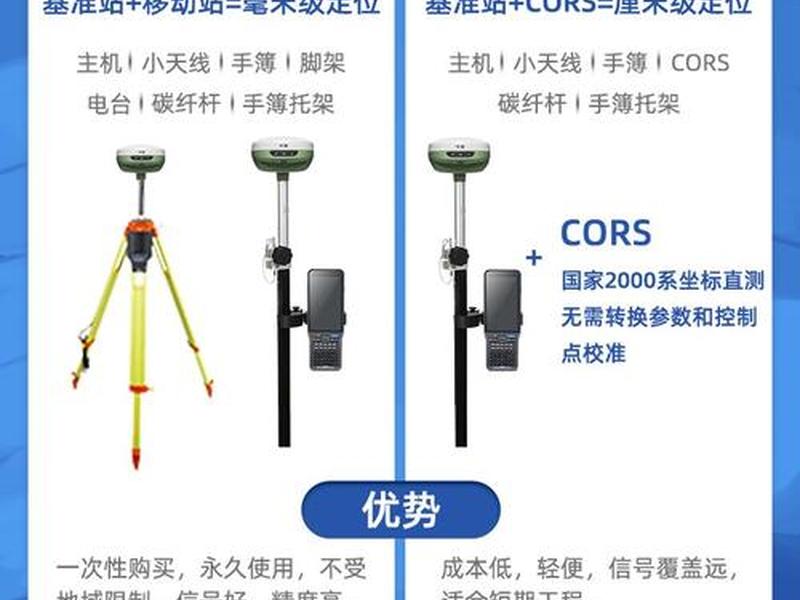

这项技术的工作原理宛如一场精密的“双人舞”。基准站固定在一个已知坐标点上，持续接收卫星信号并计算出误差改正数，然后通过无线电数据链（电台）或移动网络实时发送给流动站。流动站接收卫星原始信号的也接收来自基准站的改正信息，通过复杂的解算，瞬间获得自身精确的坐标。这个过程几乎是同步完成的，因此得名“实时动态”。

正是这种革命性的精度提升，使得RTK技术彻底改变了测绘作业模式。它让野外数据采集从繁琐的“测角量边”解放出来，只需单人携带流动站对中杆，走到待测点，在仪器获得“固定解”的瞬间，即可记录下该点的三维坐标。效率呈几何级数增长，成为现代工程测绘、国土资源调查、精准农业、无人机测绘等领域不可或缺的“时空标尺”。

作业前奏：周密准备奠定成功基石

“磨刀不误砍柴工”，充分的准备工作是RTK测量成功的首要前提。这不仅是检查设备，更是一次全面的任务规划。需要进行细致的仪器设备清点与检查。包括基准站主机、流动站主机、天线、对中杆、三脚架、手簿（控制器）、电池、数据线及电台等配件。确保设备外观完好，电池电量充足，手簿软件已安装并运行正常。

对测区环境进行踏勘与评估至关重要。需要了解测区范围、地形地貌、有无高压线、变电站等强电磁干扰源，以及高大建筑物、茂密树林对卫星信号的遮挡情况。根据环境，初步规划基准站的架设位置，理想点位应地势较高、视野开阔、远离干扰且地基稳固。

在软件层面进行数据准备。在手簿软件中新建项目，根据工程要求正确设置坐标系统、投影参数、中央子午线等。如果使用地方坐标系或独立坐标系，还需提前准备好坐标转换参数（如四参数、七参数）或已知控制点成果。这套“软硬兼施”的预备流程，为后续流畅作业铺平了道路。

基准站架设：建立精准的时空原点

基准站是整个RTK系统的“心脏”和“参照系”，其架设质量直接决定整个测量成果的精度与可靠性。架设过程需要严谨对待。选址是第一关键，应选择稳固、开阔、无干扰且安全的地点，优先利用已知的高等级控制点。若采用“任意点架设”模式，则需确保该点后续能长期保存或易于找回。

架设时，先稳固展开三脚架，架头大致水平并初步对中。然后将基准站主机或GNSS天线安装到基座上，进行精确对中与整平。使用光学或激光对中器，使仪器中心精确对准地面标志点中心；调节脚螺旋，使圆水准器和管水准器气泡严格居中，确保仪器竖轴铅垂。这个步骤的精细程度，是毫米级精度的物理基础。

连接电源开机后，进入关键的参数配置阶段。在手簿软件中选择“基准站模式”，设置差分数据格式（通常为RTCM3.x），并根据通信方式选择电台频率或配置网络CORS账号（输入IP、端口、用户名、密码等）。若架设在已知点，需输入该点精确坐标；若为任意点，则选择“自启动”获取概略坐标。精确量取并输入天线高（从地面点量至天线相位中心），点击“启动”。观察主机指示灯与手簿状态，确认卫星信号稳定、差分信号正常播发，基准站便宣告就绪。

流动站配置：建立稳固的差分链路

流动站是采集数据的“触手”，其任务是快速与基准站建立连接，并获取固定解。首先进行设备组装，将流动站主机安装到碳纤对中杆上，连接天线，并确保电池电量充足。打开主机和手簿电源，通过蓝牙或Wi-Fi方式将手簿与流动站主机连接，在手簿软件中看到主机编号和单点定位坐标即表示连接成功。

接下来是建立差分连接，这是获得高精度的核心步骤。根据基准站的信号发射方式，流动站需选择对应的模式。若基准站使用电台模式，流动站需在软件中将数据链设置为“电台”，并将电台通道和频率调整到与基准站完全一致。若基准站接入的是网络CORS服务，则流动站需设置为“网络模式”，输入相同的CORS账户信息或服务器地址。

设置完成后，流动站开始接收卫星信号和基准站的差分改正数据。在手簿屏幕上，解算状态会从“单点解”依次经历“浮点解”，最终达到“固定解”。当状态栏显示“固定”且水平与高程精度（通常显示为H和V值）达到厘米级要求时，表明差分链路稳固建立，流动站已具备厘米级实时定位能力，可以进行测量作业。这个过程通常只需几十秒，是现代科技带来的效率奇迹。

坐标校正：将测量值融入实际坐标系

获得固定解，意味着仪器已在WGS-84坐标系下实现了精确定位。绝大多数工程应用需要使用国家坐标系或地方独立坐标系。坐标校正（或称参数转换、点校正）就是将仪器测量的WGS-84坐标，通过数学转换，匹配到实际工程坐标系的关键一步。

校正的原理是通过至少两个（建议三个以上且分布均匀）已知控制点来实现。这两个点既要有准确的WGS-84坐标（由流动站在固定解状态下实地测量获得），也要有对应的、目标坐标系下的已知坐标（由设计图纸或甲方提供）。在手簿软件的“坐标系统”或“参数计算”功能中，将这两组坐标一一对应添加进去。

软件会自动计算出一套转换参数（包括平移、旋转、缩放）。计算完成后，务必检查残差，通常要求水平残差和高程残差都在厘米级甚至毫米级，以确保转换质量。确认无误后，点击“应用”，至此，流动站实时显示的坐标，就已经是目标工程坐标系下的坐标了。这个步骤如同为测量数据赋予了符合本地规则的“身份证”，确保了测量成果与设计图纸的无缝对接。

数据采集与放样：实战应用的双重奏

当一切准备就绪，RTK便展现出其高效与精准的威力。数据采集是基本功能。在固定解状态下，作业员携带流动站对中杆走到待测点（如地形特征点、地物边界点），将对中杆气泡居中，在手簿上点击“测量”或“记录”，输入点号、属性代码，该点的三维坐标便瞬间被保存。可以连续采集，快速完成地形图测绘、断面测量、工程量核算等任务。

另一个核心功能是点放样，这是将设计图纸精确落实到实地的过程。在手簿软件中进入“放样”功能，选择或导入需要放样的设计坐标点。软件会实时显示当前位置与目标点的方位、距离和高差。作业员根据屏幕上的方向箭头和距离提示移动，当显示偏差接近零时，该点即为设计的实地位置。可以放样道路中线桩、管线点、建筑物角点等，精度可达厘米级。

在整个作业过程中，需注意对中杆的扶直与气泡居中，这是保证精度的最后一道手工关卡。应随时关注卫星数量、PDOP值（位置精度因子）和固定解状态，在信号不佳区域（如树下、楼间）需谨慎或等待信号恢复。测量数据会实时保存在手簿中，作业结束后可通过数据线导出为通用格式（如DAT、CSV、DXF），供后续成图或计算使用。
