在测绘工程的世界里，RTK技术如同一双精准的“天眼”，将毫米级的精度从卫星信号带到地面现实。这双“天眼”若要看清我们熟悉的本地坐标世界，就必须经过一个关键的“翻译”过程——点校正。你是否曾对屏幕上跳动的WGS-84坐标感到困惑？是否在将测量数据与设计图纸对接时，遭遇过令人头疼的偏差？这一切的答案，都隐藏在“校点”与“校正”的奥秘之中。本文将为你揭开RTK测量仪器校点校正的神秘面纱，从原理到实战，从操作到避坑，提供一份详尽指南，助你驾驭这项核心技术，让每一次测量都精准落地。

一、 校正原理：坐标系的时空对话

RTK接收机直接获取的是基于WGS-84椭球体的经纬度高程，这是一种全球统一的空间地心坐标系。而我们的工程项目，通常使用的是北京54、西安80、CGCS2000或地方独立坐标系等平面直角坐标。点校正的本质，就是建立这两个不同坐标系统之间的数学转换关系。

这个过程可以形象地理解为一种“时空对话”。我们需要找到地面上既拥有精确的本地坐标（已知点），又能用RTK测出其WGS-84坐标的“翻译官”点位。通过对比同一位置点在两个坐标系下的数值，软件可以解算出关键的转换参数，如平移量、旋转角和尺度比。常用的转换模型包括三参数、四参数和七参数。其中，四参数（平面转换）配合高程拟合，是工程中应对大部分区域转换需求的高效选择。

理解这一原理至关重要。它意味着，校正的精度直接取决于“翻译官”——控制点本身的质量和分布。一个控制点只能解决位置平移，两个点可以确定旋转和缩放，而三个及以上点才能有效检核精度，控制更大区域。盲目校正犹如盲人摸象，唯有掌握原理，方能心中有“图”，操作有据。

二、 操作前奏：精心准备与点位布设

成功的校正始于充分的准备。你需要获取足够数量且精度可靠的已知控制点坐标。这些点应来自权威测绘成果，并确保其坐标系、中央子午线、投影面等设置与你的工程目标一致。将这些坐标预先输入到手簿工程的点管理库中，仔细核对，避免因输入错误导致后续全盘皆输。

控制点的现场布设艺术，直接决定了校正参数的“健康程度”。核心原则是：包围、均匀、避免共线。点位应尽可能分布在测区的四周，将整个作业区域包围在内，形成有效的控制网。对于面状区域，理想状态是让点位构成一个饱满的多边形。要坚决避免所有已知点排列在一条直线上，这种线状分布会严重削弱，特别是高程方向的校正强度，导致区域边缘精度急剧下降。

还需实地勘察点位保存情况，确保标志稳固、通视良好，并且RTK设备能在该位置稳定获得“固定解”。如果测区范围极大，应考虑分区校正，而非强行用一套参数覆盖全域，以免产生难以接受的变形。

三、 核心步骤：手簿软件校正流程

当硬件架设完毕，进入固定解状态后，校正的舞台便交给了测量手簿软件。虽然不同品牌仪器操作界面略有差异，但核心流程万变不离其宗。在软件中进入“点校正”、“求转换参数”或类似功能模块。

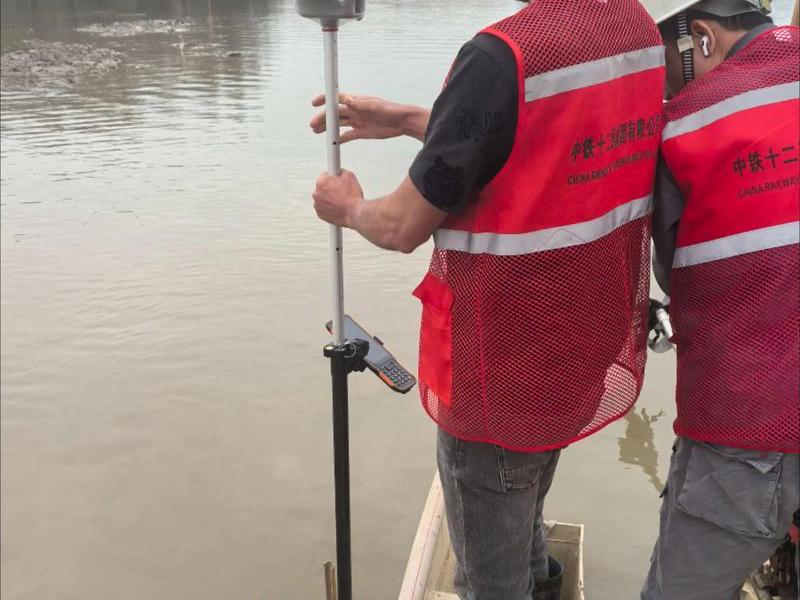

关键操作是“添加点对”。你需要为每一个用于校正的已知控制点，创建一个对应的测量点对。在“已知点”栏，从点库中选择预先输入的该点坐标；在“测量点”栏，则需将移动站对中整平于该点实际位置，在固定解状态下采集当前点的WGS-84坐标，或从之前已采集的测量点库中选择。必须确保点名或编号一一对应，张冠李戴是校正失败最常见的原因之一。

添加完所有点对后，软件会自动计算转换参数并显示残差报告。残差是检验校正质量的“试金石”。水平残差和垂直残差通常要求小于2厘米。务必仔细审视每个点的残差，若某个点残差异常偏大，应先检查该点对是否匹配错误、测量时对中杆是否气泡居中、杆高输入是否正确，然后再决定是否剔除该点重新计算。

四、 方法选择：单点、两点与多点校正

面对不同数量和条件的控制点，需要灵活选择校正方法，这关乎效率与精度的平衡。单点校正仅需一个点，只能解算三个平移参数，假设无旋转和尺度变化。它适用于已知转换参数（旋转、尺度已知）或极短距离、短时间的粗略作业，因其控制范围无法确定，精度无保障，一般不建议在正式工程中使用。

两点校正可以解算平移、旋转和尺度因子。两点校正后所有残差强制归零，无法发现控制点本身可能存在的误差或点对匹配错误，风险较高。它通常用于仅需平面坐标且只有两个可靠控制点的特殊情况，使用时必须对控制点质量有绝对把握。

三点及多点校正是推荐的主流方法。三点校正可提供水平残差检核；四点及以上校正能同时提供水平和垂直残差检核，可靠性最高。它允许软件进行平差计算，通过残差大小直观反映每个控制点的吻合程度，便于发现和剔除问题点，从而获得最稳健的转换参数。记住，参与校正的点在精不在多，3-5个高质量、分布良好的点远胜于10个分布不佳的点。

五、 精度验证与陷阱规避

参数计算成功并非终点，必须进行严格的精度验证。最有效的方法是，用RTK去测量另一个未参与校正的已知控制点（检查点），将测量结果与该点的已知坐标进行比较。平面和高程误差应在项目允许的精度范围内（通常为厘米级）。如果超限，说明校正参数可能存在问题，需要回溯检查控制点质量、点对匹配或点位分布。

校正过程中布满“陷阱”。比例因子（K值） 是一个重要预警指标，理想值应无限接近1（如0.9999…或1.0000…）。如果K值严重偏离1，很可能意味着控制点坐标存在问题、坐标系设置错误（如中央子午线输错）或控制点分布极端不合理。旋转角通常应非常小（几秒以内），若出现度数级的旋转，也往往指向坐标系统配置错误。

还需注意：同一项目、同一区域通常只需做一次点校正，后续作业只需“应用”或“启用”该参数即可，除非基准站重启或移动。要分清“点校正”（求转换参数）与“基站平移”（解决同一基准站重启后的微小偏移）的区别，两者不可混淆。

六、 常见问题排解指南

即使按部就班，实战中仍会遭遇挑战。当软件提示“残差过大”时，应启动系统性排查：从检查已知点坐标输入、核对点对匹配、确认测量时对中整平与杆高，再到复核控制点本身精度及其分布合理性。

遇到“校正后测量坐标依然偏差巨大”，首先应检查校正参数是否被成功应用至当前工程。然后，验证检查点，确认问题范围。还需排查坐标系、投影、中央子午线等工程设置是否与已知点完全一致，一个数字的错误都可能导致成果“失之千里”。

在信号方面，确保校正测量时始终为“固定解”，避免在“浮动解”或“单点解”状态下采集校正点。注意观测环境，远离高压线、大面积水域和强反射面，减少多路径效应干扰，保证采集到的WGS-84坐标本身足够纯净可靠。
