在测绘地理信息领域，RTK（实时动态差分）技术以其厘米级的实时定位精度，彻底颠覆了传统测量模式。许多从业者面对RTK设备时，常陷入一种困境：仪器架设无误，信号接收良好，但最终测量成果却出现难以解释的偏差。问题的核心，往往隐藏于那些看似繁琐的参数设置之中。参数是RTK系统的“灵魂语言”，是将卫星发射的原始电磁波信号，精准翻译为我们所需平面坐标与高程的密码本。一次错误的参数输入，足以让数小时的野外辛勤作业付诸东流。本文将深入剖析RTK测量仪器参数设置的奥秘，从基础概念到高阶应用，为您揭开高精度测量背后的核心逻辑。

坐标系统的奠基与选择

任何测量工作的起点，都是明确一个可靠的参考框架。RTK接收机直接获取的是基于WGS-84椭球的全球大地坐标，而绝大多数工程项目需要使用国家坐标系（如CGCS2000、北京54、西安80）或地方独立坐标系。坐标系统参数设置是RTK作业不可逾越的第一步。

这不仅仅是简单的下拉菜单选择。你需要准确设定投影方式（通常为高斯-克吕格投影）、中央子午线经度、投影面高程以及坐标偏移量。中央子午线的设置尤为关键，它决定了投影变形最小的区域；设置错误将导致坐标产生系统性偏差，且离中央子午线越远，偏差越大。对于地方坐标系，还需输入相应的椭球长半轴、扁率等自定义参数。

更深一层，理解坐标系转换的本质至关重要。它涉及将卫星定位的全球地心坐标，通过复杂的数学模型转换到我们熟悉的平面网格坐标。这个转换过程犹如为测量数据建立一座独一无二的桥梁，参数就是这座桥梁的设计图纸。图纸稍有差池，数据的旅程便会迷失方向。

转换参数的求取与奥秘

如果说坐标系统是目标蓝图，那么转换参数就是抵达目标的精确导航路径。转换参数，主要包括三参数、四参数和七参数，它们是连接WGS-84坐标系与地方工程坐标系的核心纽带。选择与求解正确的参数，是保证RTK测量精度的生命线。

三参数仅包含三个平移量（DX, DY, DZ），适用于小范围且精度要求相对不高的场景，可以理解为一种简单的“整体搬家”。四参数则在此基础上增加了旋转角和尺度比，能更好地处理同一椭球内或小区域不同平面坐标系间的转换，兼顾了效率与精度。而最为严密的当属七参数，包含三个平移、三个旋转和一个尺度因子，适用于大范围、高精度的坐标转换，是对空间三维关系的全方位校正。

求解参数的过程，是一场精密的“对点游戏”。需要在测区内采集至少两个（四参数）或三个（七参数）已知控制点的WGS-84坐标和地方坐标，通过手簿软件中的“求转换参数”功能，由系统自动计算出一组最优解。关键在于，这些已知点应分布均匀，能覆盖整个测区，并且点位本身精度可靠。一个拙劣的起算点，会污染整个测区的所有新测点。

基准站设置的基石作用

基准站是RTK测量的“坐标原点”和“信号灯塔”，其参数设置决定了差分数据的质量与可靠性。基准站设置错误，流动站的所有测量都将建立在浮沙之上。基准站设置的核心在于位置、数据链和发射内容的正确配置。

首先是架设模式的选择：已知点架设和未知点（任意点）架设。在已知控制点上架设，需在软件中准确输入该点的平面坐标与高程，并严格对中整平，量取并输入正确的天线高（斜高或垂高）。若在未知点架设，则选择“自启动”或“单点定位”模式，让接收机自动获取一个概略坐标作为基准，但此时务必注意，后续所有测量成果都是相对于这个临时原点的相对坐标。

数据链模式的选择（电台或网络CORS）直接关系到作业距离与稳定性。电台模式需设置一致的频率、协议和波特率；网络模式则需正确输入CORS账号、IP、端口及接入点。差分数据格式（如RTCM3.2）必须与流动站匹配。启动基准站后，务必观察主机指示灯和手簿软件状态，确保卫星信号稳定、差分数据正常播发，这是后续一切测量的前提。

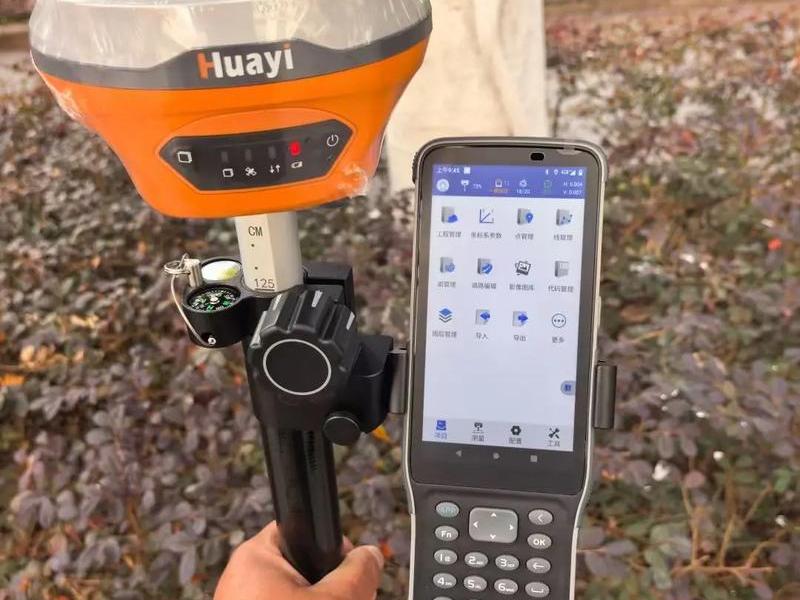

流动站与测量模式配置

流动站是数据采集的触手，其参数设置需与基准站遥相呼应，并适应具体的测量任务。初始化设置确保流动站能正确接收并解算来自基准站的差分信号，从而获得“固定解”——厘米级精度的保证。

在连接设置中，流动站的电台或网络参数必须与基准站完全对应。当天线类型、天线高量取方式（如直高、斜高、测到相位中心）等选项出现时，必须根据实际使用的设备进行准确选择，一个选项的错误可能导致数公分的高程偏差。测量模式的配置则更具灵活性：“单点测量”用于采集离散点；“连续测量”用于地形测绘；“放样模式”则需导入设计坐标，引导测量员寻找目标点位。

高阶功能如“倾斜补偿”的启用，可以在对中杆倾斜一定角度（通常30度内）时自动修正点位坐标，极大提升了在隐蔽、危险地形的作业效率。但这些功能的背后，都有相应的参数需要校准和设置。精确配置流动站，意味着让这把“尺子”不仅读得准，还能适应各种复杂的测量环境。

高程拟合与精度控制

在RTK测量中，平面坐标通过转换参数通常能获得很好的一致性，而高程精度往往成为薄弱环节。这是因为大地高（椭球高）到正常高（海拔高）的转换，受到当地大地水准面起伏的复杂影响。高程拟合参数就是为了解决这一难题而生。

当测区地形起伏不大时，可以采用“平面拟合”或“曲面拟合”模型。平面拟合至少需要3个已知高程点，而曲面拟合则需要至少6个，分布应能控制测区的高程变化趋势。软件根据这些已知点的大地高和正常高，计算出一个最佳的拟合曲面，从而将其他点的大地高修正为正常高。

精度控制参数则像测量工作的“质量阀”。设置“高程收敛阈值”和“平面收敛阈值”，可以确保仪器只在定位精度达到预设标准（如平面2厘米，高程3厘米）时才保存数据或提示固定解。“采样次数”和“采样间隔”的设置，可以通过多次观测取平均值来平滑随机误差，进一步提升数据的可靠性。这些细微的参数，是区分“粗糙数据”与“精密成果”的关键。

常见问题与参数复查

即使按照流程一步步设置，实践中仍会遭遇各种棘手问题。许多问题的根源，最终都指向参数设置的疏忽或错误。系统性地建立参数复查习惯，是成熟测量员的标志。

当流动站始终无法获得“固定解”时，首先应检查基准站与流动站的差分数据格式、电台频率或网络接入点是否一致。如果坐标测量结果出现整体性偏移，极有可能是转换参数求解有误，或基准站坐标输入错误。而高程异常则可能源于天线高量取错误、高程拟合模型选择不当或已知高程点数量不足、分布不佳。

每次作业开始前，在已知点上进行“点校验”是验证参数设置是否正确的黄金法则。测量一个已知点的坐标，与理论值对比，若差值在允许误差范围内，则说明参数设置正确，可以开始正式测量；若超限，则必须从坐标系统、转换参数到天线高进行全面排查。参数设置并非一劳永逸，更换测区、更换基站位置、甚至天气剧烈变化后，都可能需要重新检核。
