在测绘、工程放样与地理信息采集的精密世界里，RTK技术如同一位沉默的巨匠，将卫星信号的微弱波动，转化为大地上分毫不差的坐标。许多从业者却止步于基站架设的迷雾之中——信号飘忽、数据中断、精度谜团，种种挑战让这项尖端技术蒙上阴影。本文将为你彻底拨开迷雾，呈现一份从硬件连接到参数精调的RTK建站全景式教程。这不仅仅是一份操作清单，更是一套融合了底层逻辑与实战经验的“建站心法”，旨在帮助你构建一个稳定、可靠、高效的测量基准，为后续的厘米级作业打下坚不可摧的基石。

一、站址勘察与环境部署

选址是RTK建站成功与否的“第一道生死关”。一个理想的基准站位置，绝非随意找块平地架设那么简单，它直接决定了后续所有数据的根基是否稳固。

必须追求极致的天空可视域。基准站天线仰角15度以上的天空应尽可能开阔，避免被高楼、高压塔、茂密树冠等物体遮挡。任何遮挡物都会引起严重的多路径效应，即卫星信号经反射后与直达信号叠加干扰，导致整周模糊度无法固定，使定位精度从厘米级暴跌至米级甚至更差。想象一下，在四面高楼的庭院中心架站，就如同在深井中试图看清完整的星空。

需规避无形的电磁干扰场。远离大功率无线电发射塔、高压变电站、大型电机等强电磁噪声源。这些干扰会“淹没”微弱的GNSS信号，导致接收机锁星能力下降，卫星数不足，初始化时间漫长甚至失败。地质稳定性也至关重要，基准站三脚架必须架设在坚实、不易沉降的地面上，松软的土层、沥青路面在日照下可能发生细微形变，导致整个基准坐标在不知不觉中“漂移”。

还需前瞻性地考虑数据链覆盖。若采用UHF/VHF电台模式，站址应尽可能位于测区相对中心且较高的位置，确保无线电信号能有效覆盖整个作业区域。一个简单的原则：基准站应“站得高，看得远，周围静”。

二、硬件连接与物理架设

硬件连接是构建数据通路的“血管系统”，任何接口的错接或松动都可能导致系统瘫痪。正确的连接顺序与稳固的物理架设，是保障数据流顺畅的前提。

基准站的典型连接链路如下：将高精度GNSS测量天线稳固安装在对中杆或三脚架上，通过专用馈线连接到主机标有“ANT”的接口。主机则需连接电源，通常使用12V直流电源适配器或大容量电池。若使用电台模式，还需将电台天线牢固拧在主机“RADIO”端口。所有连接线缆应避免缠绕，接口务必旋紧，并做好防水处理，尤其在野外环境。

一个极易被忽视却至关重要的细节是天线相位中心改正。不同型号的天线，其电气相位中心与物理几何中心并不重合。在配置软件时，必须准确选择当前所用天线的型号。如果选错或使用默认值，即使杆高量得再精确，也会引入数厘米的固定偏差，使所有测量成果带有一个隐形的系统误差。

架设时，务必使用光学对点器或激光对中器，将天线严格对中在已知控制点或标记点上。调整三脚架，使圆水准气泡精确居中，确保天线处于绝对垂直状态。整个过程需耐心细致，因为毫米级的对中误差，经过长距离放大后，会在移动站端产生不可接受的误差。

三、关键参数配置详解

当硬件准备就绪，进入Web控制界面或手簿软件进行参数配置，便是赋予基站“灵魂”的时刻。这些参数如同精密仪器的调校旋钮，直接决定了数据质量与系统表现。

在基准站设置页面，有几个核心参数必须关注：工作模式通常选择“单基站独立运行”，尤其在初期或网络不稳定区域，这能减少外部依赖。坐标获取方式优先选择“已知点架设”，输入控制点的精确平面坐标与高程，这是获得高精度绝对位置的基础。若在未知点启动，则选择“单点定位启动”或“自动平均”，但精度会有所妥协。

数据输出格式务必设置为RTCM 3.2或以上版本，这是业界通用的差分数据标准格式，兼容性最广。差分数据播发频率建议设置为5Hz或更高，高频的差分数据流有助于流动站在动态环境下快速跟上位置变化，缩短初始化时间。而采样率通常1Hz即可满足大多数静态基准站的需求。

特别需要留意的是天线高的输入。这里需要输入的是从控制点标记面到天线相位中心的垂直高度，它等于测杆高度加上天线本身的相位中心偏移量。务必按照天线型号说明书准确计算并输入，任何差错都会直接转化为高程方向的系统误差。

四、数据链路的抉择艺术

差分数据如何从基准站可靠地传输到移动站，是RTK系统的“生命线”。主要面临两种选择：自建电台的独立王国，或接入网络的广袤云端。

UHF/VHF电台模式是传统而可靠的选择，尤其适合无公网信号的偏远山区、海上或边境地区。UHF频段穿透力较强，适合城市楼群环境；VHF频段绕射能力好，传输距离远，适合平原丘陵。配置时需设置一个空闲的频道频率，并合理选择发射功率。一般而言，5W功率在开阔地带通信距离可达5-10公里。切忌盲目使用大功率，以免造成设备过热和频谱干扰。

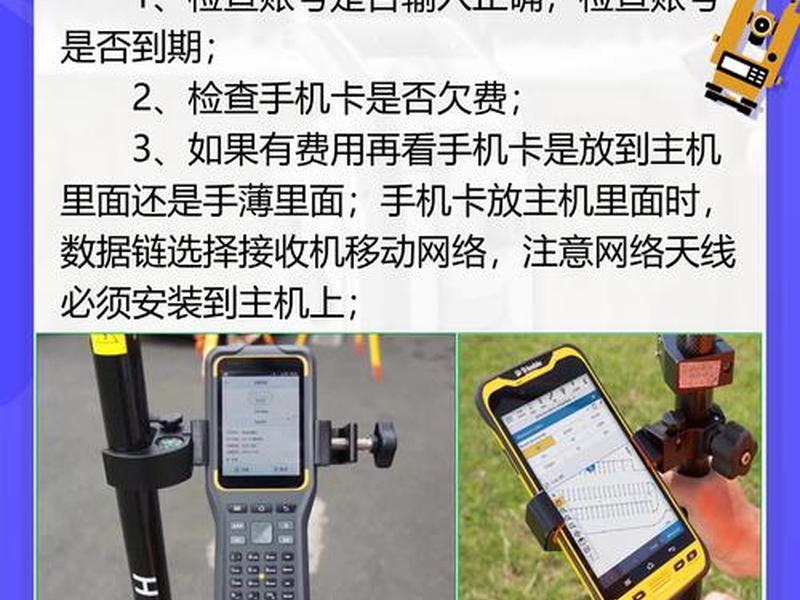

网络模式则是现代RTK的主流趋势，通过接收机内置的SIM卡，利用GPRS/4G网络，通过NTRIP协议接入区域性或全国性的CORS网络。这种方式无需自建基站，只要网络覆盖良好，即可在广域范围内获得高精度服务。配置时需要输入CORS服务器地址、端口、挂载点、用户名和密码。它的优势是覆盖范围广、架设简便，但依赖于稳定的移动网络信号和有效的服务账号。

选择哪种链路，需综合评估测区范围、地形地貌、网络条件、成本与时效性。有时，在复杂地形中，甚至会采用“电台+网络”的双链路备份策略，以确保数据链万无一失。

五、移动站联动与状态解读

基准站成功启动并稳定播发差分信号后，焦点便转向移动站。移动站的初始化过程，是一场从模糊到精确的“收敛之旅”，其状态直接反映了整个系统的健康度。

移动站开机后，会先后经历几个典型状态：首先是单点定位，此时仅使用卫星原始信号，精度在数米到十米之间，这是孤独的“自导航”阶段。当接收到基准站发来的差分改正数据后，状态会进入浮动解，精度提升至亚米级，但整周模糊度尚未固定，解算结果存在跳变，尚不可用于正式测量。

最终目标是获得固定解。当手簿软件或指示灯明确显示“固定”时，意味着整周模糊度已被成功解析，定位精度实现了质的飞跃，达到厘米级。平面精度通常为±(1cm + 1ppm×基线距离)，这才是RTK技术价值的完美体现。务必在固定解状态下再进行点测量、点放样等关键操作。

要关注PDOP值。它反映了卫星的空间几何分布强度，数值越小（通常要求小于4），说明卫星分布越理想，定位精度越高、越稳定。如果长时间无法固定或PDOP值过高，则需要检查基准站数据播发是否正常、移动站天空视野是否良好，或者测区是否离基准站过远。

六、坐标转换与工程实战

获得固定解，只是得到了WGS-84坐标系下的经纬度大地坐标。在实际工程中，我们需要的是国家坐标系或地方独立坐标系下的平面坐标，这就需要进行精确的坐标转换。

最常见的转换方法是四参数法。它适用于小范围测区，通过至少两个已知控制点，求解出旋转、平移和两个尺度变化参数。操作时，在移动站固定解状态下，分别测量已知点A和B的WGS-84坐标，然后在软件中输入这两组点的已知本地坐标与实测坐标，软件会自动计算四参数。计算后务必检查比例因子，其值应无限接近于1。

对于更大范围的测区，则需要使用七参数法。七参数是三维空间直角坐标系的转换，至少需要三个已知控制点。它不仅能转换平面位置，还能更精确地处理高程异常。参数计算完成后，必须用第三个或多个未参与计算的已知点进行检核，确认转换精度满足项目要求。

一个至关重要的原则是：一个工程项目只做一次转换参数。所有后续测量都在此统一的参数框架下进行。控制点的选择应均匀覆盖整个测区，且点位本身精度要高，这是保证整个测区转换精度的基础。
