在当今数字化浪潮中，精准定位已成为智慧城市、自动驾驶、精细农业等领域的基石。其中，RTK（实时动态载波相位差分）技术凭借其厘米级甚至毫米级的定位精度，成为高精度地图构建（简称RTK建图）的核心引擎。这项强大的技术在实际应用，尤其是在复杂环境下的建图作业中，并非一帆风顺。本文将深入探讨RTK建图的核心原理，并聚焦于作业过程中最常见的六大难题，为您提供从理论到实践的全面解析与解决方案，助您驾驭这把高精度测绘的“双刃剑”。

一、信号锁星难题：寻找天空的钥匙

RTK建图的基石是稳定、充足的卫星信号。在实际作业中，“主机不锁星”或卫星数量不足是操作员首先可能遭遇的梦魇。这通常意味着流动站或基准站无法接收到足够多、足够强的卫星信号来解算固定解。

导致这一问题的原因多样且复杂。首先是物理环境遮挡，当测区位于高楼林立的城市峡谷、茂密的森林或深沟中时，卫星信号被严重遮挡，接收机无法与足够数量的卫星建立稳定连接。其次是电磁干扰，变电站、高压线、雷达站、甚至大功率无线电设备产生的电磁波，都可能干扰微弱的GNSS信号，导致接收机“失聪”。设备自身状态，如天线连接松动、主机板卡故障或固件版本过低，也可能引发锁星困难。

应对信号锁星，需采取系统性排查。首要步骤是优化站址选择，将基准站架设在四周开阔无遮挡、远离强电磁干扰源的制高点上。对于流动站，应尽量避免在信号死角长时间作业。检查设备连接，确保天线拧紧、电缆完好。可以尝试重启设备、重置主板或升级固件，并让接收机在静态模式下采集几分钟数据，以重新捕获和锁定卫星。这些措施如同为接收机擦亮“眼睛”，重新校准指向天空的“罗盘”。

二、坐标转换迷雾：跨越基准的鸿沟

RTK接收机直接输出的是WGS-84坐标系下的经纬度坐标，而绝大多数工程应用需要的是国家坐标系（如CGCS2000、北京54）或地方独立坐标系下的平面直角坐标。这中间必须经过一道精密的数学桥梁——坐标转换参数计算。参数计算错误或应用不当，会导致整个测图成果出现系统性偏差，前功尽弃。

参数求解的核心在于“点校正”。它需要至少两个（平面四参数）或三个（三维七参数）已知的、同时拥有WGS-84坐标和地方坐标系坐标的控制点。常见问题由此滋生：控制点坐标输入错误，包括平面坐标或高程的张冠李戴；对中杆杆高量测或输入不准确，直接影响高程精度；控制点分布不合理，例如点都聚集在测区一角，导致求取的参数在全区推广时变形超限。

破解坐标转换迷雾，关键在于严谨与规范。作业前，务必对已知控制点进行仔细核对和现场确认。测量时，确保对中杆气泡严格居中，并精确量取和输入天线高。在计算转换参数时，应选择三个以上且分布均匀、能包围整个测区的控制点，计算后必须用未参与计算的检核点进行验证，确保残差符合精度要求。记住，精确的转换参数是RTK数据从“全球通用语言”准确翻译成“地方方言”的密码本。

三、数据链连接中断：差分信号的缰绳

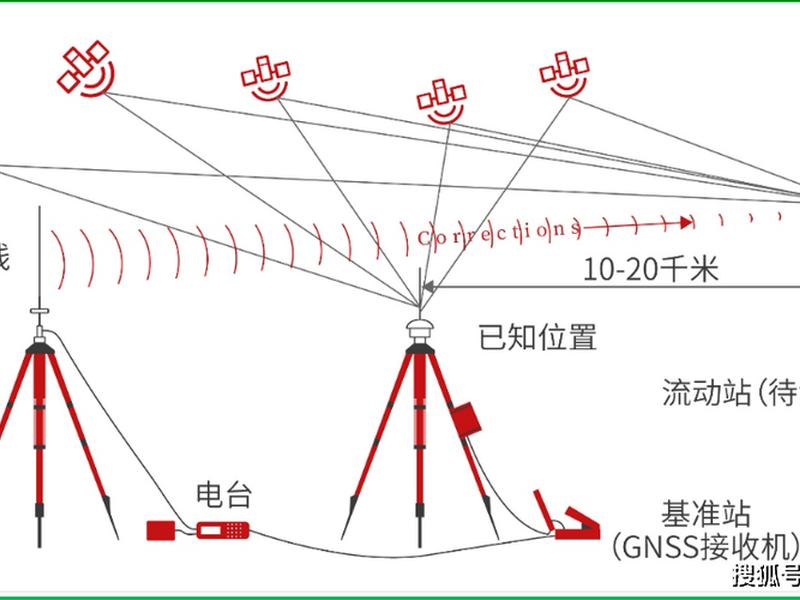

RTK的“实时”高精度，依赖于基准站将差分改正数据通过数据链稳定、实时地传输给流动站。数据链连接不稳定或中断，就如同风筝断了线，流动站立刻会退化到精度米级的单点定位模式。

数据链问题表现多样。在电台模式下，可能表现为信号传输距离骤减（如超过一公里就无信号），原因可能是电台发射天线未安装或连接不良、电瓶电量不足、或电台与基准站天线距离过近产生干扰。在网络模式（CORS或自建网络）下，问题可能体现为“连接失败”或“收不到差分信号”，这通常涉及网络设置错误（IP、端口、APN）、SIM卡欠费或损坏、当地移动网络信号弱，或CORS账号异常。

稳固数据链这根“生命线”，需要针对性维护。对于电台模式，确保发射天线正确安装并远离基准站天线2-3米，使用电量充足的电池，并定期检查电台性能。对于网络模式，需仔细核对所有网络参数，确认SIM卡状态良好且资费充足，在信号弱区可尝试更换运营商或位置。无论是哪种模式，养成良好的作业习惯——先确认基准站差分信号正常发射，再开始流动站测量——是避免无效劳动的关键。

四、固定解虚假之谜：伪固定的陷阱

最令人困扰的情况之一，是手簿软件明明显示“固定解”，但重复测量同一位置，坐标值却飘忽不定，相差巨大。这种现象被称为“伪固定”，它像一个甜蜜的陷阱，给出高精度的假象，实则输出不可靠的数据。

“伪固定”的罪魁祸首首推“多路径效应”。卫星信号经附近建筑物、玻璃幕墙、水面等物体反射后，与直达信号一同进入接收机，导致相位测量产生系统性误差。观测条件恶劣，如电离层活动剧烈、对流层延迟显著，或卫星几何构型很差（PDOP值过大），也会影响解算的稳定性。基准站本身若设在有遮挡或干扰的环境，其发出的差分数据本身就含有误差，会“污染”所有流动站。

要识破并逃离“伪固定”陷阱，需多管齐下。在选点时主动避开强反射面。在数据采集时，不要完全依赖单次测量结果，应对重要特征点进行多次测量（如2-3次），观察其重复性。若发现波动较大，应延长观测时间、改变天线位置或重新初始化。关注接收机提供的精度因子（如PDOP、HRMS、VRMS），它们通常是数据质量的“晴雨表”。当环境实在不佳时，应果断结合全站仪等光学手段进行补充测量。

五、高程异常跳动：Z轴的困扰

在高程测量中，RTK有时会出现平面坐标精度尚可，但高程值异常跳动或与已知水准高差较大的问题。这比单纯的平面误差更隐蔽，也更棘手。

高程问题根源复杂。除了前述的坐标转换参数问题（尤其是高程拟合参数），对中杆杆高错误是最常见的人为失误——量取高度与输入高度不一致，或测量中途改变杆高而未修正设置。RTK高程测量本身受大气（尤其是对流层）影响比平面测量更敏感，在天气骤变或高差较大的测区，这种影响尤为显著。若用于计算高程拟合参数的控制点高程本身存在误差，或点位分布未能反映测区地形起伏，也会导致拟合模型失真。

驯服“不听话”的Z轴，需要格外的细心和策略。作业中必须严格执行杆高“一次量取、两次核对”（量取时核对、输入时核对）制度。在高程精度要求高的项目中，应采用更多的高程控制点，并合理分布（如测区四周和中心），使用曲面拟合等更复杂的模型来削弱地形起伏影响。对于关键高程点，采用多次测量取平均、在不同时段观测、或与水准测量相互校验的方法，是保证高程精度的有效防线。

六、系统配置与设置迷宫

RTK系统是一个集硬件、软件、参数于一体的复杂系统。初始的项目设置、工作模式选择、通讯参数配置就像一道道迷宫，设置错误将直接导致设备无法正常工作。

常见的配置陷阱包括：基准站与移动站的工作模式和数据链类型不匹配（如基准站设为外挂电台模式，移动站却设为网络模式）；中央子午线等投影参数设置错误，导致平面坐标出现规律性偏差；差分数据格式（如RTCM2.3、RTCM3.0等）不兼容；手簿软件中坐标系、天线类型等关键参数未正确选择。对于CORS用户，接入点（源节点）、用户名、密码的输入错误更是连接失败的典型原因。

穿越配置迷宫的最佳途径是标准化作业流程和加强学习。在开始新项目或在新测区作业前，应按照设备操作手册，逐步建立项目文件，仔细设置每一项参数。许多厂商提供了标准化的配置模板或向导功能，应善加利用。对于操作员而言，深入理解每个参数的含义，而不仅仅是记住操作步骤，是应对千变万化野外情况的根本。定期参加技术培训，与同行交流经验，能有效减少因配置错误导致的非技术性时间损耗。

驾驭精度，始于洞察问题

RTK建图技术以其革命性的高效率和超高精度，彻底改变了传统测绘的面貌。正如一枚的两面，其强大能力的背后，是对环境、操作、流程更为严苛的要求。从信号捕获、坐标转换、数据链传输，到成果验证、高程控制、系统配置，每一个环节都潜藏着可能导致精度滑坡甚至作业失败的陷阱。

成功的RTK建图，绝不仅仅是打开设备、按下测量键那么简单。它是一场需要精心策划、细致执行、并随时准备应对挑战的“精度”。操作者需要对原理有清晰认知，对常见问题有敏锐的洞察，并掌握一套行之有效的排查与解决方法。唯有将严谨的科学态度、规范的操作流程与丰富的实战经验相结合，才能真正释放RTK技术的全部潜能，在数字世界的构建中，打下坚实而精确的每一块基石。当您能从容应对上述六大挑战时，RTK建图将不再是令人望而生畏的技术壁垒，而是您手中绘制数字山河的如椽巨笔。
