在追求极致精准的现代测绘与工程领域，厘米级的定位误差往往意味着天壤之别。你是否曾因传统GPS数米的飘移而困扰？是否渴望一种能实时锁定位置，精度直达厘米的神奇技术？答案就藏在RTK（实时动态载波相位差分技术）之中。而这一切精度的基石，正是那个看似沉默却至关重要的角色——基准站。本文将为你彻底揭开RTK基准站架设的神秘面纱，从核心原理到步步实操，带你掌握这门将误差压缩至厘米级的艺术。

核心原理：差分技术的魔力源泉

理解架设，必先洞悉其魂。RTK的精髓在于“实时差分”。想象一下，在浩瀚的太空，GPS卫星不断发送着信号。单独一台接收机（流动站）会受到大气延迟、卫星钟差等多种误差干扰，导致定位结果在米级徘徊。而基准站的设立，正是为了捕捉并消除这些共同的误差。

基准站被架设在一个坐标精确已知的点位上。它同样接收卫星信号，并实时计算出一个包含各种误差的“粗糙”位置。将这个计算位置与自身的精确已知坐标进行比对，就能反推出当前时刻每颗卫星信号的综合误差值。这个误差改正信息，便是基准站产生的“灵丹妙药”。

随后，基准站通过无线电电台或移动网络，将这些实时差分数据流源源不断地发送给在附近作业的流动站。流动站接收到这些改正信息后，将其应用到自身的观测数据中，从而大幅抵消共有的误差，最终实现惊人的厘米级定位精度。这种基于空间相关性的误差消除，正是RTK技术的魔力所在。

站址选择：环境决定成败的第一关

基准站的架设绝非随便找个空地开机那么简单，选址是决定整个系统稳定性和精度的首要环节。一个理想的站址，需要同时满足“天时”与“地利”。

首要原则是视野绝对开阔。基准站的天线必须拥有良好的对空视角，仰角15度以上应无任何遮挡。高楼、大树、广告牌等不仅会直接屏蔽卫星信号，其边缘产生的信号衍射和多路径反射（信号经物体反射后进入接收机）更会严重干扰定位，导致数据质量下降甚至无法固定解。屋顶、开阔的广场、山丘顶部是优选。

必须远离强电磁干扰源。高压输电线、变电站、广播电视发射塔、雷达站等设施会产生强烈的电磁噪声，足以淹没微弱的卫星信号或严重干扰基准站与流动站之间的数据链通信。也应避免在大面积水域附近设站，平静的水面如同镜子，极易引发强烈的多路径效应。

还需考虑地质稳定与通信覆盖。基准站三脚架应架设在坚实、不易沉降的地面上。若使用UHF/VHF电台模式传输差分信号，还需确保站址地势相对较高，且与预计作业区域之间无巨大障碍物阻隔，以保证电台信号的有效覆盖范围。

硬件架设：连接稳固的物理基础

选好址点，便进入实实在在的硬件连接与架设阶段。这一步要求严谨细致，任何疏忽都可能导致后续工作无法进行。

首先是对中与整平。如果基准站架设在已知坐标的控制点上，必须使用光学对点器或激光对中杆，将接收机天线相位中心精确对准地面标志点，并利用三脚架和基座上的圆水准器或电子气泡严格整平。这是将已知坐标传递到天线相位中心的关键，任何对中误差都会直接引入最终的定位结果。

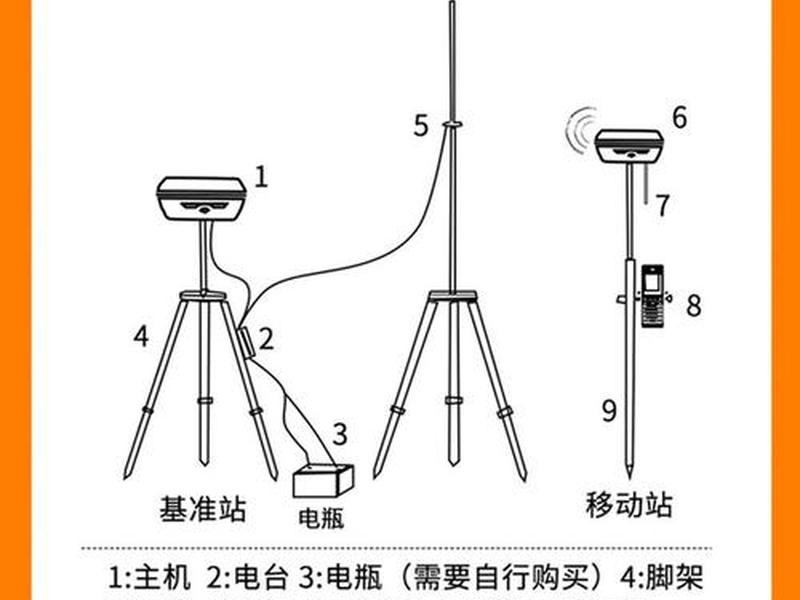

其次是设备的正确连接。典型的基准站配置包括：GNSS接收机主机、测量型天线、电台（或网络模块）、蓄电池以及三脚架。必须确保所有接口连接牢固可靠：天线连接到主机的ANT口，电台天线连接到RADIO口，电源线连接到POWER口。特别要注意天线高的量取，必须从地面标志点量测至天线相位中心（通常有明确标记），并准确输入到接收机配置软件中，因为天线高误差会1:1地影响高程精度。

最后是供电与固定。确保蓄电池电量充足，并使用扎带等工具妥善固定电缆，防止因风吹或意外拉扯导致松动或断电。在野外，还需考虑防风措施，必要时用绳索加固三脚架。

参数配置：软件赋予灵魂的关键

硬件准备就绪后，需要通过手簿或电脑软件对基准站进行参数配置，这才是激活它的“大脑”。

第一项是设置基准站的工作模式。通常选择“基准站模式”或“外挂模式”。最关键的一步是输入“基站坐标”。如果架设在已知点，则直接输入该点的平面坐标（如X, Y）和天线高。如果架设在未知点，则选择“自动获取”或“单点定位”，让接收机自行获取一个WGS-84坐标系下的近似坐标。后者更为便捷，但需要通过后续的“点校正”将测量结果转换到地方坐标系。

第二项是配置数据链参数，即差分数据如何发出。若使用电台模式，需设置发射频率、功率、波特率等。频率需避开当地已占用的频道，功率根据作业距离调整。若使用网络模式（如CORS或自建服务器），则需设置IP地址、端口、接入点（Mount Point）、用户名和密码，使基准站能将数据上传至服务器，供流动站通过网络获取。

第三项是设置输出数据格式与频率。差分数据格式通常选择通用的RTCM 3.2或CMR。数据播发频率（如1Hz、5Hz）需与流动站设置匹配。正确选择天线类型模型也至关重要，软件会根据模型自动补偿天线相位中心的偏移，忽略此设置会引入数厘米的固定偏差。

启动检核：确保系统健康运行

配置完成后启动基准站，并非意味着可以高枕无忧，必须进行严格的启动后检核。

首先观察接收机指示灯状态。正常情况下，电源灯常亮，卫星灯应快速闪烁后转为常亮（表示已锁定足够卫星，通常需4颗以上），信号灯（或数据灯）应有规律地闪烁，表明正在发射差分信号。如果卫星灯不常亮，说明锁星不足，需检查站址环境。如果信号灯不闪，则可能是数据链设置错误或未成功启动。

在流动站端进行连接测试。将流动站设置在距离基准站适当距离（如几十米）的开阔处，设置为移动站模式并选择与基准站匹配的数据链（相同电台频率或正确连接网络）。观察流动站手簿上的解算状态。理想情况下，应在几分钟内从“单点解”（精度米级）经“浮动解”（精度分米级）收敛为“固定解”（精度厘米级）。只有显示“固定解”，才证明整个RTK系统链路通畅，差分改正工作正常。

进行已知点检核。如果条件允许，用已经获得“固定解”的流动站去测量另一个已知坐标的控制点。将测量结果与该点的已知坐标进行比较，差值应在仪器标称的厘米级精度范围内。这是验证整个系统设置（包括坐标转换参数）是否正确无误的终极标准。

故障排解：应对常见突发状况

即使准备充分，野外作业仍可能遇到各种问题。掌握常见故障的排解思路，能极大提升作业效率。

问题一：基准站不发射信号。 检查电源是否充足，电台天线是否连接牢固，电台频率和协议设置是否正确。若使用网络模式，检查SIM卡是否欠费、网络信号强度、APN设置及服务器参数是否准确。

问题二：流动站始终为单点解。 这通常意味着流动站未收到差分信号。检查流动站数据链设置是否与基准站匹配（频率、IP端口等），检查两者之间是否有遮挡导致电台通信中断，或网络连接是否正常。同时确认基准站信号灯是否正常闪烁。

问题三：流动站为浮动解，无法固定。 这可能是观测条件不佳所致。检查是否卫星数不足或PDOP值过高（几何图形强度差），双方天线附近是否存在新的遮挡或电磁干扰。有时，重启基准站和流动站，或让流动站稍微移动位置以改善收星环境，可促进固定。

问题四：固定解后测量坐标与已知值相差巨大。 这往往不是RTK本身的问题，而是坐标系统不一致。检查基准站坐标是否输入错误，或是否遗漏了至关重要的“点校正”步骤，未将WGS-84坐标转换到当地工程坐标系。
