在测绘与工程定位的精密世界里，坐标是描述万物位置的唯一语言。RTK技术，凭借其实时厘米级的定位精度，已成为现代高精度测量的基石。再先进的设备，若坐标系统设置不当，其输出的数据也如同没有地图的导航，毫无意义。坐标系是RTK测量成果的基石，它如同桥梁，将卫星信号解算出的WGS-84大地坐标，精准地“翻译”成我们工程中实际使用的国家坐标或地方施工坐标。掌握RTK坐标系的建立与设置步骤，是释放其全部潜能、获取可靠数据的关键。本文将为您层层剥茧，揭示从项目初始化到参数计算的全流程奥秘。

项目新建与系统入口

启动RTK测量任务的第一步，是在手簿软件中创建一个全新的项目。这个过程如同为你的测量工作建立一个专属的“数字档案室”。打开配套的测量软件，无论是Hi-Survey、工程之星还是LandStar，通常可以在主界面找到“项目”或“工程管理”菜单，点击“新建”。

你需要为项目命名，建议使用包含项目名称和日期的组合，便于日后管理与追溯。随后，软件会引导你进入坐标系统设置的初始界面。这一步的核心在于选择或创建一个坐标系统模板。许多软件内置了如CGCS2000、北京54、西安80等常用坐标系模板，若你的项目使用标准坐标系，可直接选用。若需完全自定义，则选择“新建”或“默认坐标系”进入详细参数配置环节。这是构建整个测量坐标框架的起点，务必准确无误。

椭球与投影参数配置

进入坐标系统详细设置界面后，首要任务是定义空间基准与平面投影，这构成了坐标系的两大支柱。首先是“目标椭球”的选择，它定义了测量成果所依附的地球数学模型。在中国，目前广泛使用的是2000国家大地坐标系，因此目标椭球通常选择“CGCS2000”。软件中会显示该椭球的半长轴、扁率等参数，一般无需改动。

接下来是关键的“投影参数”设置。RTK测量的原始坐标是经纬度，而工程应用需要平面直角坐标，这需要通过地图投影来实现。在国内，最常用的是“高斯-克吕格投影”。你需要设置投影方式，通常选择“高斯三度带”或“高斯六度带”，这取决于测区所在的经度范围。其中最关键的参数是“中央子午线经度”，它决定了投影变形的分布中心。你可以手动输入项目所在地的中央子午线，更便捷的方法是连接仪器后，点击软件中的自动获取按钮，让系统自动计算。“东向加常数”通常设为500000米，以确保所有Y坐标值为正。

坐标转换模型选择

设置好椭球和投影，只是完成了从大地坐标到平面坐标的理论转换。要使RTK实时输出的坐标与工地已知控制点坐标完全吻合，还必须引入“坐标转换参数”。这是RTK设置中最具技术含量的一环，直接决定了最终成果的绝对精度。

转换参数主要分为两大类：三维空间转换的七参数/三参数，以及平面转换的四参数。七参数用于两个不同三维空间直角坐标系之间的转换，例如将WGS-84坐标直接转换为北京54坐标，至少需要三个公共已知点来求解。四参数则用于两个平面直角坐标系之间的转换，例如将经过投影后的WGS-84平面坐标，转换到地方施工坐标系，至少需要两个公共点。对于大多数施工测量，在较小范围内，使用四参数结合高程拟合更为普遍。在软件界面中，你需要在“基准转换”或“平面转换模型”部分，根据已知控制点的情况和项目要求，选择合适的模型。

控制点采集与参数计算

参数的选择是理论，参数的计算则需要实地数据的支撑。这一步骤要求测量员携带RTK设备，前往现场已知控制点进行实地数据采集。在软件中进入“求转换参数”或“参数计算”功能界面。

以计算四参数为例，流程如下：将对中杆精确对准第一个已知控制点A的中心，在手簿软件中“增加”一个点，输入该点的已知平面坐标。然后，保持对中杆气泡严格居中，启动“采集”功能，让RTK采集当前位置的WGS-84原始大地坐标。软件会自动将这两组坐标（已知平面坐标与实测大地坐标）建立对应关系。随后，移动至第二个控制点B，重复上述操作。当至少两个点的对应坐标录入后，点击“计算”，软件便会自动解算出四参数。此时务必检查计算结果，特别是比例尺因子，其值应无限接近于1（如0.9999xx或1.0000xx），这是参数可靠性的重要指标。

参数应用与成果检核

计算出转换参数后，切勿急于开始测量。一个严谨的步骤是参数的“应用”与“检核”。点击“应用”按钮，将计算好的参数应用到当前工程项目中。至此，RTK的坐标系统设置初步完成。

真正的考验在于检核。你需要寻找第三个（或多个）未参与计算的已知控制点C进行复核。将RTK移动站架设在C点上，测量其坐标，然后将测量结果与C点的已知坐标进行比对。平面误差通常要求在两厘米以内，高程误差根据拟合模型不同有所差异。如果检核点误差超限，说明参数计算可能有问题，需要检查控制点坐标输入是否正确、点位是否可靠，或重新选择更合理的控制点组合进行计算。只有通过检核的参数，才能确保整个测区内的测量精度。

工作模式与系统优化

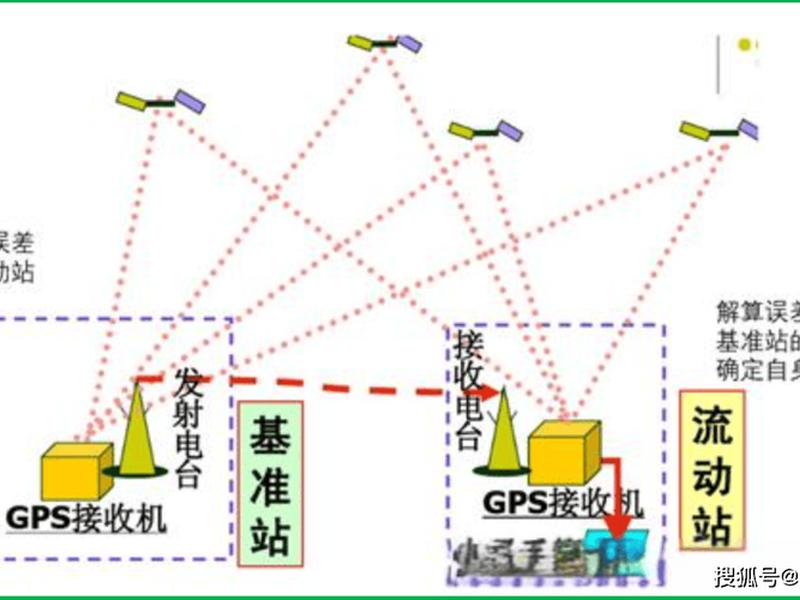

坐标系统设置妥当后，RTK还需要正确的工作模式才能运转。这主要涉及基准站与移动站的设置。常见的模式有电台模式与网络模式。在电台模式下，需将一台RTK设为基准站，通过内置或外挂电台发射差分信号；另一台或多台设为移动站，接收基准站信号进行差分解算。需要在软件中分别配置基准站和移动站的数据链，确保电台频道、协议一致。

在网络模式下，移动站通过手簿网络或主机SIM卡连接至CORS账号或自建基站网络，获取差分数据。这需要在移动站设置中选择“网络模式”，并正确输入IP、端口、账号、密码及接入点信息。稳定的数据链是RTK达到“固定解”的前提，而固定解状态下的坐标数据，才是经过你精心设置的坐标系转换后的高精度成果。
