在当代工程建设的宏大画卷中，精准是贯穿始终的灵魂。无论是蜿蜒的高速公路、高耸的摩天大楼，还是错综复杂的市政管网，其生命线都始于测量放样——将设计图纸上的点、线、面精确“搬运”到现实大地。传统光学仪器曾主导这一领域，但受制于通视条件、天气与人力，效率与精度常面临瓶颈。如今，全球卫星导航系统（GNSS），尤其是其实时动态差分技术（RTK），已彻底革新了工程放样的游戏规则。它如同为测量师装备了一双“天眼”，无需通视，仅凭卫星信号即可在广袤场地上瞬间获取厘米级精度的三维坐标。本文将深入剖析GPS放样测量步骤的核心脉络，并辅以清晰的GPS放样测量步骤图思维导引，带您一步步掌握这项现代工程的“定位魔法”。

一、 测前准备：奠定精准基石

任何精密作业的成功都始于周密的准备，GPS放样测量更是如此。这一步如同战役前的沙盘推演，决定了后续所有行动的顺畅与精度。

首要任务是获取可靠的起算数据。通常需要至少两个已知高等级控制点的坐标，这些点是整个测量工作的坐标基准。如果现场没有合适的已知点，则需先使用GPS静态测量等方法建立控制网。随后，根据设计图纸，在专业软件中计算出所有待放样点位的设计坐标，并导入到GPS手簿或移动站中，形成一份清晰的“目标清单”。

工欲善其事，必先利其器。对GPS接收机、电台、电池、对中杆等设备进行全面检查至关重要。包括确认设备电量充足、各部件连接稳固、天线与接收机功能正常。还需根据测区位置、预期作业时间，利用卫星预报软件分析卫星可见性与几何分布强度（通常要求GDOP值小于6），选择卫星信号强、定位精度高的时段进行作业。踏勘现场，了解地形、遮挡物及可能的电磁干扰源，为基准站选址做好铺垫。

二、 基准站架设：建立信号灯塔

基准站是整个RTK测量系统的“心脏”和坐标原点，其架设位置与稳定性直接决定了移动站工作的范围与精度。选址需遵循几项黄金法则：点位应地基坚实稳固，视野极为开阔，高度角15度以上无成片障碍物遮挡；必须远离大功率无线电发射源、高压输电线和大型金属物体，防止信号干扰与多路径效应；尽量选在地势较高处，以最大化无线电数据链的传输距离。

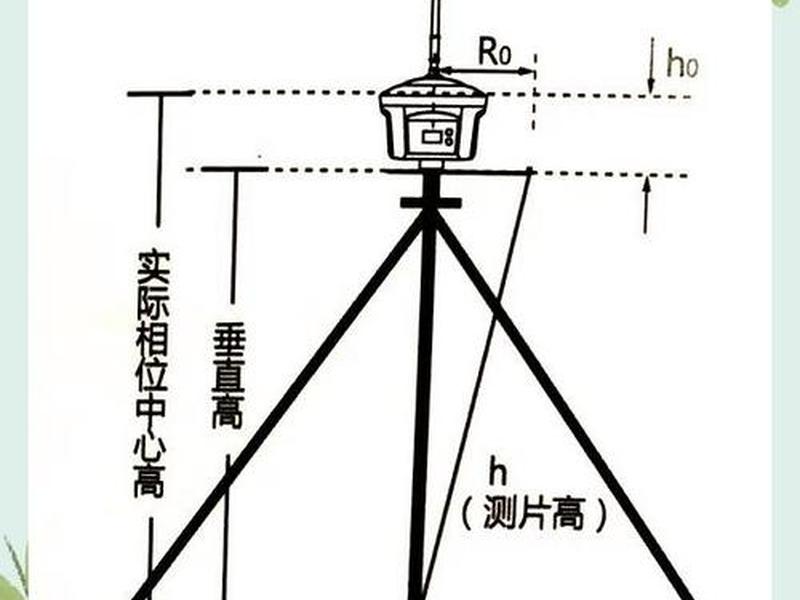

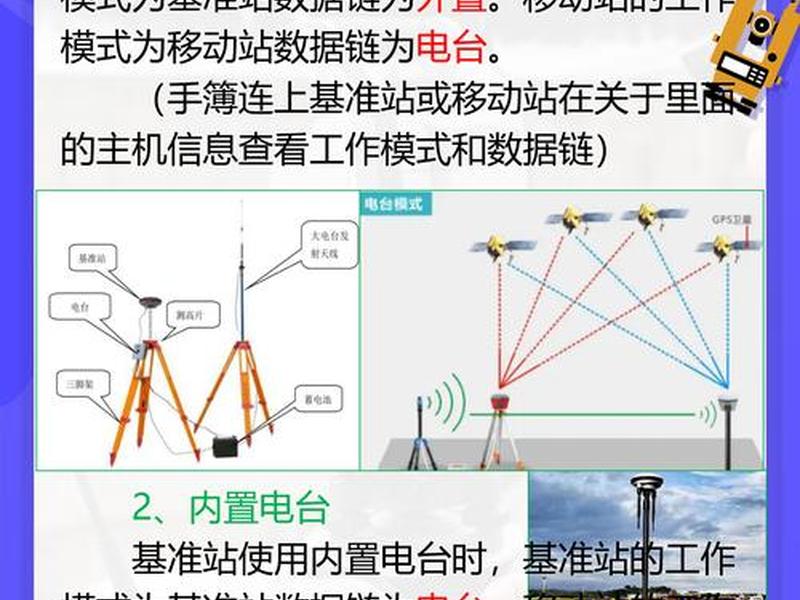

选定点位后，需严格对中、整平、安置天线。使用三脚架将天线精确安置在控制点标志中心，利用圆水准气泡确保天线水平，并调整天线定向标志线指向正北（需考虑当地磁偏角）。接着，连接天线、接收机主机、电台和电源。开机后，在控制器上设置基准站工作模式，输入正确的天线高（需在观测前后各量取一次取均值）、坐标系统、投影参数以及电台频率与功率。当基准站指示灯显示正常，并开始稳定发射差分校正信号时，这座“信号灯塔”便正式点亮。

三、 移动站设置与求参：连接天地坐标

移动站是执行放样任务的“利剑”。开启移动站主机与手簿，首先通过蓝牙或Wi-Fi建立连接。随后，在工程软件中新建或选择一个工程项目，正确设置与基准站一致的坐标系统、投影参数（如中央子午线）。

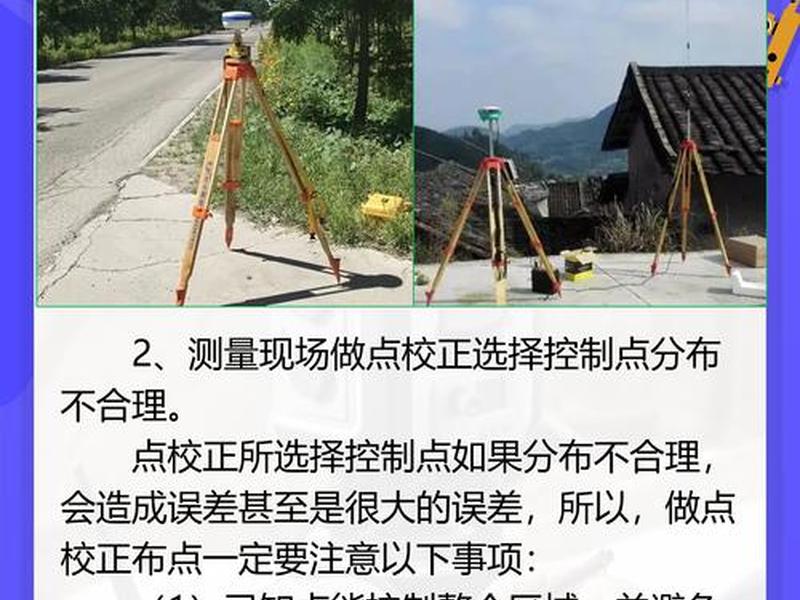

接下来是关键一步——坐标转换参数求解，即“点校正”。由于GPS直接输出的是WGS-84坐标系下的经纬度，而工程通常使用国家或地方坐标系，需要通过已知点进行转换。常见方法是：将移动站对中整平在至少一个已知控制点上（使用两个或以上已知点进行校正精度更高），当移动站获得固定解后，在手簿软件中输入该点的已知平面坐标与高程，软件便会自动计算出转换参数。这一步骤如同为GPS测量结果与施工图纸之间建立了精确的“翻译器”，确保放样点位能准确落在设计位置。

四、 实地放样操作：指引精准落位

参数设置无误后，便可进入激动人心的实地放样环节。在手簿软件中进入“点放样”功能，从坐标库中选择或输入待放样点的设计坐标。

软件界面会实时显示移动站当前坐标与目标放样点的坐标差异，通常以向北（ΔN）、向东（ΔE）、高程（ΔH）或距离、方向的形式直观指引。作业员手持对中杆，根据手簿上的箭头指示和数值变化（如“向东2.5米，向北1.3米”）移动位置。当屏幕显示水平偏差接近于零（如小于1厘米），且状态为“固定解”时，意味着对中杆底部尖端的位置即为设计点位。

标定该点位置，可能采用打木桩、撒石灰或钉钢钉等方式。对于道路、管道等线性工程，软件还提供“线放样”、“道路放样”等高级功能，可连续放样中桩、边桩，并实时显示里程、偏距，极大提升了复杂线形放样的效率。

五、 检核与注意事项：守护成果质量

放样点的精度必须经过严格检核，这是确保工程质量不可逾越的防线。完成一组点位放样后，应使用同一台移动站或其他测量手段（如全站仪）对已放样点进行复测，比对实测坐标与设计坐标的差值，确保其满足工程规范的限差要求。特别是对于关键结构点，需进行多次测量取平均，或采用不同测站进行交叉验证。

作业过程中需持续关注卫星状态、数据链信号强度与定位解类型（务必保证为“固定解”）。要警惕高大建筑物、密集树木、隧道桥梁下方等信号遮挡区，这些区域可能导致信号失锁或精度下降。在强电磁干扰环境附近作业时，应缩短基准站与移动站的距离，或采取其他措施。天线高的量取务必准确无误，且在整个测段内若对中杆高度改变，需及时在手簿中修正。

六、 内业整理与归档：闭合工作循环

外业放样结束后，工作并未完全结束。及时将手簿中的测量数据导出至电脑，进行备份与整理。包括放样点位的最终坐标记录、检核数据、现场点之记（描述点位周边环境）等。

生成清晰、规范的放样成果报告，报告中应包含工程概况、所用仪器、坐标系统、控制点信息、放样点设计坐标与实测坐标对比表、精度统计以及必要的示意图。所有原始记录、计算资料和成果报告需系统归档，作为工程验收和质量追溯的重要依据。这一步完成了从外业采集到内业成图、从数据到成果的完整闭环。

从精密的前期规划，到稳固的基准建立，再到灵活的移动测设与严格的成果检核，GPS放样测量步骤构成了一套环环相扣、严谨高效的现代工程定位体系。清晰的GPS放样测量步骤图不仅是一份操作指南，更是理解这一空间信息传递过程的思维地图。它象征着人类借助星辰之力，将抽象蓝图化为具体实景的非凡能力。随着北斗等全球卫星导航系统的不断完善与融合，GPS/RTK放样技术正朝着更智能、更稳健、更集成的方向演进，持续为基础设施建设、国土测绘、智慧城市等领域注入强大的空间赋能，精准描绘着人类改造世界的每一笔轮廓。
