在汽车电子开发的精密世界里，调试与测试是连接虚拟算法与物理性能的桥梁。当你站在工程师的视角，面对亟待优化的发动机控制单元，或是需要验证的复杂车载网络时，两个名字会立刻跃入脑海：CANape与CANoe。它们并非冰冷的软件，而是工程师手中赋予机器“生命感”与“智能性”的手术刀与听诊器。CANape专注于深入单个ECU（电子控制单元）的内部，进行精细的测量与参数标定；而CANoe则擅长于模拟、分析和测试整个车载网络系统的通信与交互。理解并掌握如何为这两个核心工具新建工程，是开启高效汽车电子开发之旅的第一步。本文将深入剖析两者的新建工程流程，为你揭开高效搭建调试环境的神秘面纱。

工程创建：从概念到文件的诞生

新建一个工程，远不止是点击“File > New”那么简单。它意味着为一个具体的调试或测试任务构建一个专属的、可复用的数字工作空间。对于CANape而言，工程的核心在于连接真实的ECU硬件。工程创建之初，你需要准备好关键的数据描述文件：用于定义CAN总线通信矩阵的DBC文件，以及包含ECU内部变量和参数详细描述的A2L文件。通过菜单选择新建工程，为其命名并选择存储路径后，一个包含初始设置的项目框架便建立起来。此时生成的`.ini`文件记录了项目的硬件配置等全局信息，如同项目的“基因蓝图”。

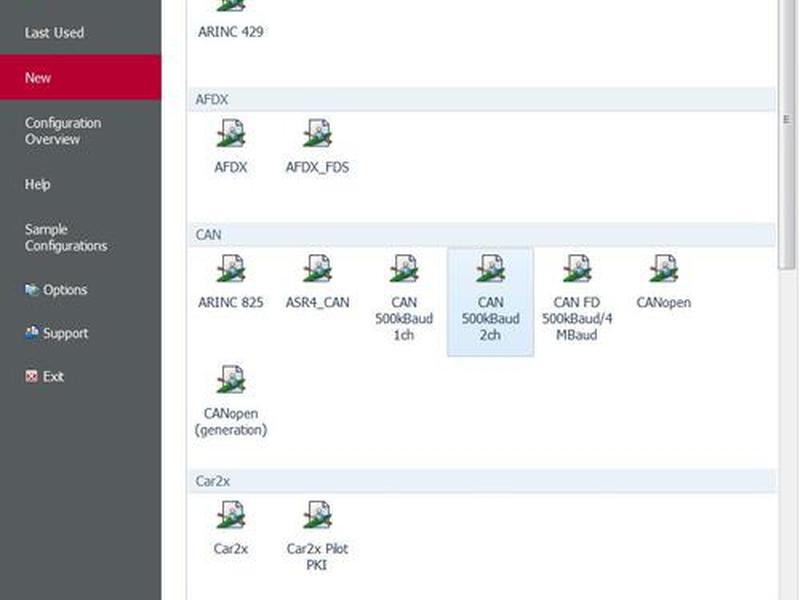

而对于CANoe，新建工程更侧重于构建一个虚拟的整车网络环境。你可以从一个空白工程开始，也可以利用软件内置的丰富模板（例如经典的500kbps双通道CAN模板）快速起步。选择模板能预配置好总线类型、通道数量、波特率等基础参数，极大提升效率。工程创建后，首要任务便是保存，这会生成`.cfg`格式的配置文件，它封装了所有的仿真、测试与分析设置。一个良好的习惯是在创建之初就建立清晰的项目文件夹结构，将数据库、日志、脚本等分门别类，为后续复杂的调试工作打下坚实基础。

无论是CANape的`.cna`和`.ini`文件组合，还是CANoe的`.cfg`文件，它们都不仅仅是存储设置的黑箱。用文本编辑器打开，你能看到其中明确定义的设备列表、通道映射、信号数据库引用等。理解这些文件的结构，有助于在出现配置问题时进行手动排查与修复，这也是从操作工迈向资深工程师的关键一步。

设备与通道：连接物理世界的桥梁

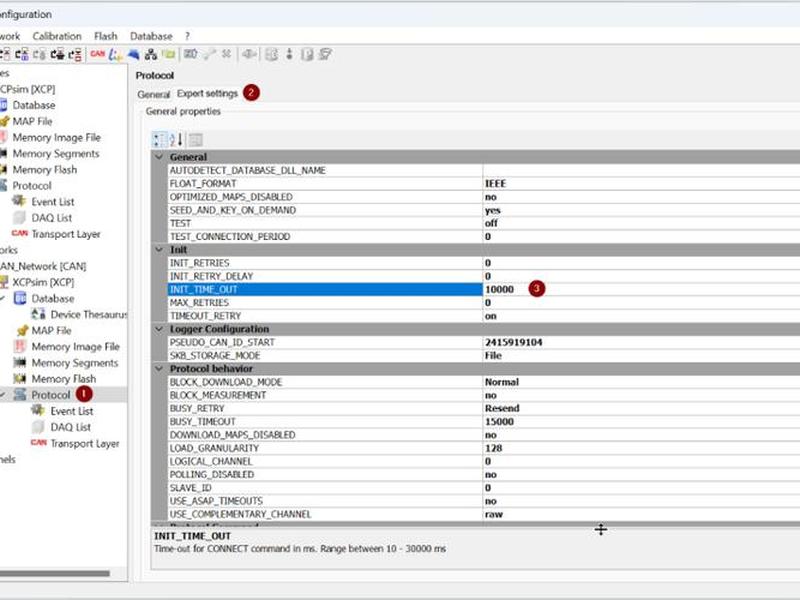

工程创建后，下一步便是建立与真实硬件或仿真硬件的连接，这是将软件配置转化为实际能力的关键环节。在CANape中，这一过程通过“创建设备”完成。你需要从菜单中分别选择基于DBC文件和A2L文件创建设备。当选择DBC文件时，CANape会自动识别出CAN通信类型，并让你选择使用的物理通道。同样，添加A2L文件设备是为了建立通过XCP/CCP协议与ECU内部通信的路径。成功添加后，在设备列表中你将同时看到代表CAN总线监控的设备和使用XCP协议的ECU设备，两者协同工作，实现了对总线数据和ECU内部变量的同步抓取。

在CANoe中，对应的步骤是硬件通道的配置与映射。在“Hardware”设置中，你需要将软件中逻辑上的CAN通道（如CAN1, CAN2）正确映射到物理硬件接口（如VN1640A分析仪的Channel 1, Channel 2）。这是一个常见的易错点，映射错误将导致数据无法收发。必须确保每个通道的波特率设置与目标网络或ECU代码中的设置严格一致，这是总线通信的基石。对于更复杂的多总线系统（如同时包含CAN、LIN、Ethernet），CANoe允许你在一个工程内添加并同步配置多种网络类型，展现了其作为整车网络仿真测试平台的强大能力。

通道配置不仅关乎连通性，更影响数据的完整性与准确性。例如，采样点的设置（通常建议在75%-80%之间）直接影响总线通信的稳定性；滤波器的合理配置可以在海量总线信息中精准捕获目标报文，提升分析效率。这些细节，决定了你的调试环境是“高速公路”还是“乡间小道”。

数据库与协议：赋予数据以意义

没有数据库文件，总线上的数据流只是一串无意义的二进制码。在CANape工程中，DBC文件让CAN总线报文中的信号“现出原形”，你将能看到如“车速_kmh”、“发动机转速_rpm”这样具有工程意义的物理值。而A2L文件则更为深入，它像一本ECU内部的“地图”，详细描述了每个可测量变量和可标定参数的名称、地址、数据类型、换算公式等。通过导入A2L，CANape才能知道如何通过XCP协议去读取或修改ECU内存中的特定参数，实现真正的在线标定。

对于CANoe，DBC文件同样是其仿真和分析功能的灵魂。在仿真模式下，DBC文件定义了待发送报文的结构与信号值；在分析模式下，它用于解析接收到的报文。CANoe还支持其他数据库格式，如LDF（用于LIN）、FIBEX（用于AUTOSAR和Ethernet）等，以应对多样化的车载网络。在配置XCP设备进行ECU深层测量时，CANoe同样需要加载A2L文件。

正确处理数据库文件是工程成功的一半。常见问题包括数据库版本与ECU软件不匹配、信号描述错误、单位不一致等。工程师需要确保使用的数据库文件与当前被测系统严格对应，并理解其中关键信号和参数的物理含义。有时，为了调试的便利，可能还需要对数据库文件进行适当的裁剪或修改，但这需要非常谨慎。

观测与标定：洞察与优化的艺术

当工程与设备配置妥当，数据库加载成功，激动人心的部分便开始了——与ECU的真实交互。在CANape中，这主要体现在测量配置与标定窗口的使用上。在“Measurement Configuration”中，你可以从A2L文件定义的成百上千个变量中，勾选出当前关心的观测列表，如进气温度、喷油脉宽等。这些变量随后可以被拖拽到图形化的测量窗口，以曲线、数字表、仪表盘等形式实时显示其变化，让你直观“看见”ECU内部的运行状态。

而“标定”功能，则是CANape的“王牌”。你可以将标定参数（如怠速目标转速、空燃比修正系数）拖入标定窗口，在线连接状态下，直接修改其数值并写入ECU的RAM中，即刻观察车辆或台架响应的变化。这种“在线标定”方式允许工程师进行快速的参数优化与迭代，如同在系统运行时微调其“基因”。与之相对的“离线标定”，则是将优化后的参数值固化到A2L或HEX文件中，再通过刷写工具写入ECU的Flash，用于软件版本的最终固化。

在CANoe中，虽然其主要强项在于网络层面的仿真与测试，但其“Measurement”和“Graphics”窗口同样可以用于可视化观测来自总线或XCP设备的数据。通过强大的面板设计器，工程师可以创建出酷似真实汽车仪表盘或中控屏的交互界面，用于监控测试状态或手动发送激励信号，极大地丰富了测试场景的构建能力。

工程保存与复用：经验的沉淀

一个精心配置的工程是宝贵的资产。在CANape中，保存工程时会同时更新`.ini`文件（存储硬件和全局设置）和`.cna`文件（存储测量、标定、分析窗口等应用配置）。这意味着，你可以为一个车型或一个ECU创建一个基础工程模板，后续测试时只需打开模板，根据实际硬件连接微调通道映射即可，避免了重复劳动。

CANoe同样注重工程的可复用性。除了保存完整的`.cfg`工程文件，其强大的“CAPL”编程语言允许你将复杂的测试逻辑、仿真序列编写成脚本或模块，方便在不同工程间调用和组合。你可以建立个人或团队的“代码库”，将成熟的网络管理仿真、诊断服务响应、故障注入测试等案例沉淀下来，形成标准化、自动化的测试资产。

养成规范命名的习惯，在工程文件中添加必要的注释说明，定期归档不同版本的工程，这些看似琐碎的管理工作，能在项目交叉、人员更替或问题回溯时发挥巨大作用。一个优秀的工程文件，应该做到让另一位工程师在打开后，能快速理解其设计意图并上手使用。

调试与排错：从连通到精通

即使严格遵循流程，新建工程后的第一次连接尝试也可能会遭遇失败。“ECU无响应”可能是最令人沮丧的提示。系统的排错思维至关重要。首先检查物理层：线缆是否连接牢固？电源是否接通？终端电阻是否正确？其次检查配置层：CANape/CANoe中选择的硬件通道是否与实际插口对应？波特率设置是否与ECU端完全一致？XCP连接所需的CAN ID和传输层参数在A2L中是否正确定义？

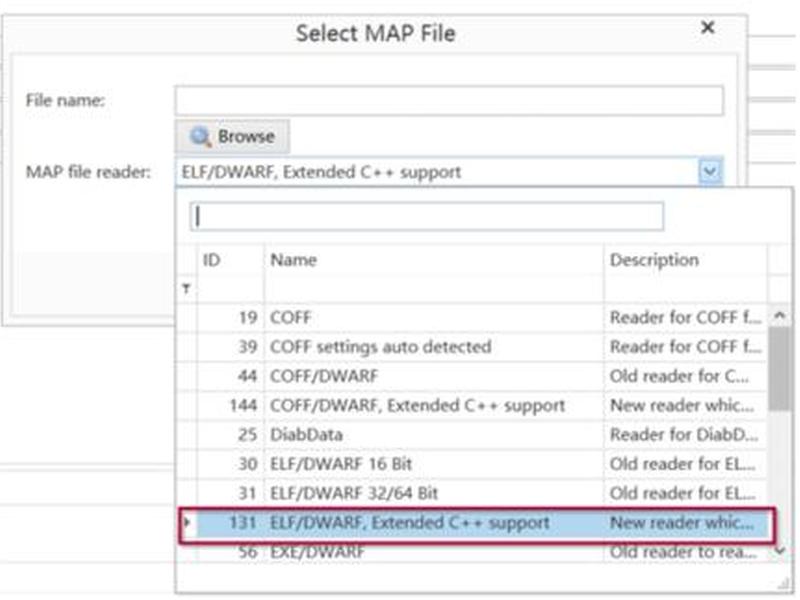

利用工具自身的诊断功能。CANape和CANoe都提供了报文跟踪（Trace）窗口，这是观察总线活动的“眼睛”。查看是否有预期的报文在收发？XCP的指令和响应报文是否出现？通过分析原始报文，往往能定位出是通信问题还是协议层问题。对于XCP连接，确保A2L文件中的内存地址与ECU软件编译生成的ELF/HEX文件信息匹配，这是成功建立测量与标定连接的前提。

每一次成功的排错，都是对系统理解的加深。记录下遇到的问题和解决方案，积累成自己的“知识库”。汽车电子调试的世界里，没有一劳永逸的配置，只有对原理的深刻理解与经验的不断积累，才能让你在面对各种新型ECU和复杂网络时游刃有余。
