aspen新建模板教程，如何使用aspen建立模拟流程 ,对于想了解建站百科知识的朋友们来说，aspen新建模板教程，如何使用aspen建立模拟流程是一个非常想了解的问题，下面小编就带领大家看看这个问题。

在化工、能源与材料科学的数字王国里，流程模拟软件如同一位全知的先知，能预见反应塔内的分子舞蹈，能计算精馏塔顶的蒸汽轨迹。而Aspen Plus，正是这个领域当之无愧的“王者之剑”。对于每一位渴望驾驭这股数字力量的工程师而言，掌握如何从一张白纸开始，搭建起属于自己的第一个模拟流程，是踏入这座圣殿的第一步。本文将带你揭开Aspen Plus新建模板与建立模拟流程的神秘面纱，开启一段从混沌到有序的工程创世之旅。

启程：软件启动与模板选择

一切的伟大构想，都始于一个正确的起点。启动Aspen Plus软件，你首先面对的将是“Aspen Plus Startup”启动对话框。这里是你数字实验的起点站。关键的一步在于选择“新建模拟”。系统通常会提供“空白模拟”和“模板”两种选择。对于初学者乃至大多数常规模拟任务，选择“模板”是更为明智和高效的决策。

在模板选择界面，你会看到多种预设的模拟环境。其中，“General with Metric Units”（通用公制单位模板）是最常用、最友好的入门选择。它预设了国际单位制，并配置了通用的报告格式，能避免后续单位混乱的麻烦。选择此模板后，紧接着需要确定“运行类型”。对于流程搭建，务必选择“Flowsheet”（流程图）模式，这是进行稳态过程模拟的核心画布。

点击确定，一个崭新的、等待被赋予灵魂的模拟项目便诞生了。这个初始界面就是你的主战场，菜单栏、工具栏、模型库和空白的流程图窗口构成了你的指挥中心。理解这个界面的每个区域，如同将军熟悉自己的沙盘，是后续一切精确操作的基础。

奠基：全局设定与组分定义

在动笔绘制流程图之前，必须为整个模拟世界奠定物理和化学的法则。这需要通过“Setup”（设置）模块来完成。为你的项目赋予一个清晰的标题，这有助于在复杂项目中快速定位。更重要的是选择“物性方法”，这是Aspen模拟的灵魂所在，它决定了软件如何计算物质的热力学性质和相平衡。

物性方法的选择需要深思熟虑。对于非理想性较强的体系，如含醇、水、酸的系统，NRTL或UNIQUAC模型可能是更佳选择；对于烃类处理，Peng-Robinson或SRK状态方程更为合适；若涉及电解质，则需启用专门的电解质物性包。一个错误的选择可能导致整个模拟结果失真。定义组分是接下来的核心步骤。在“Components”页面，通过化学式或名称搜索并添加所有参与流程的化学物质，无论是反应物、产物、溶剂还是惰性气体，都必须无一遗漏。

完成组分定义后，强烈建议进入“Property Analysis”或运行一下物性分析，检查关键组分的物性数据是否齐全。有时软件数据库可能缺失某些非常见物质的参数，这就需要根据要求中提示的方法，使用数据回归或集团贡献法进行估算和补充，确保模拟的根基牢固可靠。

构筑：流程图绘制与模块连接

当法则确立，便可以开始创造世界的形态——绘制流程图。主窗口的空白区域就是你的画布，左侧的模型库是你的工具箱。模型库按单元操作分类，如混合器、分流器、反应器、分离塔、换热器、泵与压缩机等。根据你的工艺构思，像搭积木一样，将所需的单元操作模块拖拽到流程图窗口。

放置模块后，需要用物流线将它们按照真实的物料流向连接起来。点击模型库下方的“Material Streams”（物料流股）按钮，然后依次点击上游模块的出口端口和下游模块的进口端口，即可完成连接。这个过程需要清晰的逻辑：反应器的出料去往分离塔，塔顶馏出物可能去往冷凝器，塔釜液则进入下一个工序。一个清晰的流程图本身就是工艺逻辑的最佳体现。

在连接过程中，务必为每一个模块和每一条物流线赋予清晰、唯一的名称，例如“R-101反应器”、“S-01原料进料”、“P-01产品流”。良好的命名习惯是管理复杂流程、快速排查错误的不二法门。当所有模块和物流连接完毕，一个可视化的工艺骨架便跃然屏上。

赋魂：模块参数与物流规定

仅有骨架的世界是静止的，需要注入数据与规则才能使其运转。现在，开始为每个模块“赋魂”。双击任意一个模块，会弹出其详细的输入规定窗口。每个模块的要求各不相同：对于进料混合器，可能需要指定出口压力；对于反应器，必须严格定义反应方程式、反应类型（如化学计量反应、平衡反应、动力学反应）、操作条件（温度、压力）以及关键参数如转化率或平衡常数。

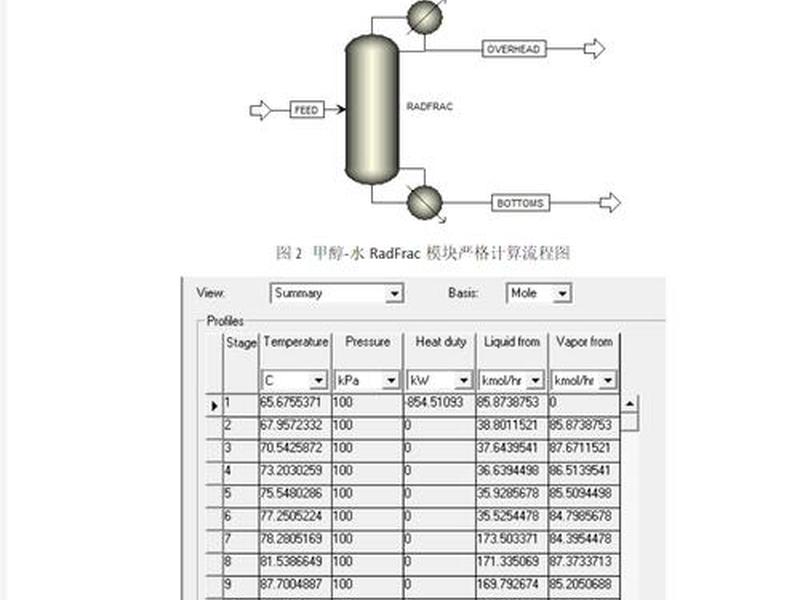

对于精馏塔、吸收塔等复杂分离设备，参数设置更为关键。需要规定塔板数、进料板位置、回流比、馏出物流率、再沸器/冷凝器热负荷等。这些参数如同设备的“设定值”，直接决定了分离效果和能耗。根据要求中的案例，在设置动力学反应器时，需要准确填写反应动力学参数；在设置吸收塔和精馏塔时，则需仔细考虑塔的结构与操作条件，有时需要调整收敛算法参数才能使模拟成功运行。

同样，物流也需要被“定义”。双击流程图上的物流线，进入物流规定窗口。你必须为所有进入流程的原始进料物流指定完整的状态，包括温度、压力、流量以及各组分组成（可以是摩尔流量或摩尔分数）。这是模拟计算的边界条件，是所有结果的源头。内部物流的状态则由上游模块的计算结果决定。

点睛：运行模拟与结果解读

当所有参数输入完毕，便是见证奇迹的时刻。点击工具栏上的“运行”按钮（通常是一个红色的三角符号），Aspen Plus的求解器便开始工作，依据你设定的物理法则和操作条件，解算成千上万个方程组。状态栏会显示计算进度。如果一切顺利，你会看到“Results Available”或“Calculation Complete”的提示，所有物流和模块的数据将从蓝色（未定义）变为黑色（已计算）。

此刻，深入解读结果比运行本身更重要。双击任意物流或模块，查看“Results”页面。你可以看到每条物流的温度、压力、相态、流量、组成等详细信息；可以看到反应器的转化率、选择性；可以看到精馏塔每块塔板的温度、组成分布。这些数据是你工艺设计的“数字孪生”。你需要分析产品纯度是否达标，能耗是否合理，转化率是否理想。

如果运行报错或出现警告，切勿慌张。根据错误信息提示（如“DESIGN SPEC IS NOT SATISFIED”、“ZERO FEED”等），返回检查相关模块的参数设置或物流连接。常见问题包括进料未定义、模块参数矛盾、物性方法选择不当等。利用软件自带的诊断工具和收敛辅助功能，逐步排查，这个过程本身就是对工艺理解的一次深化。

升华：优化分析与迭代完善

一次成功的运行远非终点，而是优化的起点。Aspen Plus强大的工具集允许你对初步流程进行深度分析和优化。使用“Sensitivity Analysis”（灵敏度分析）工具，你可以研究某个关键操作参数（如精馏塔回流比）对目标变量（如产品纯度、能耗）的影响，从而找到最优操作区间。

“Design Spec”（设计规定）与“Vary”（调节变量）功能则更为强大。你可以设定一个目标（例如要求塔顶产品纯度达到99.5%），然后指定一个可调节的操作变量（如回流量），让软件自动反向计算所需的操作条件。“Optimization”（优化）模块可以处理多变量、多目标的复杂优化问题，在约束条件下寻找经济效益或能耗的最优解。

通过多次“运行-分析-修改-再运行”的迭代，你的流程将从“可行”走向“高效”，从“粗略”走向“精确”。你可能会调整进料位置以降低能耗，可能优化反应温度以提高选择性，也可能重新设计分离序列。每一次迭代，都是你与数字模型的一次深度对话，都是将工程直觉转化为量化证据的过程。

从启动软件选择模板，到定义世界运行的物理化学法则，再到一砖一瓦地搭建流程图并赋予其灵魂，最终通过运行、解读与优化，让整个流程在数字世界中完美运转——这便是使用Aspen Plus建立模拟流程的完整闭环。它不仅仅是一系列软件操作步骤，更是一种严谨的工程思维方式。掌握了这套“从无到有”的创世法则，你便握有了在化工过程设计与优化领域披荆斩棘的利刃，得以在虚拟空间中大胆构想、严谨验证，最终将最优秀的工艺蓝图变为现实。这片由数据与模型构筑的疆域，正等待着每一位探索者去开垦与征服。
