在CAD设计的浩瀚宇宙中,你是否曾因反复绘制相同的图形而焦头烂额?是否渴望一种魔法,能将繁琐的线条瞬间凝结为可随时召唤的智慧结晶?答案,就藏在“块”这个看似简单却威力无穷的概念里。本文将为你彻底揭开CAD建块的神秘面纱,通过一套详尽无比的步骤详解教程,带你从新手小白蜕变为效率大师。无论你是建筑设计、机械制图还是电气布局的从业者,掌握建块,就等于握住了打开高效设计大门的金钥匙。

在深入步骤之前,我们必须先理解图块的本质。它绝非简单的图形组合,而是CAD设计中可重复使用的智能单元。想象一下,你将一扇复杂的窗户、一个标准的螺栓或一套电路符号,精心制作成一个独立的“块”。此后,无论你在图纸的哪个角落需要它,都可以像搭积木一样瞬间插入,无需重头绘制。
这种设计哲学的核心在于“一次创建,无限复用”。它不仅能大幅缩短绘图时间,更能确保图纸中相同元素的标准统一性。更重要的是,当你修改了原始块的定义时,所有插入该块的实例都会同步更新,这种“牵一发而动全身”的特性,让后期修改变得无比轻松。建块不仅是操作技巧,更是提升整个设计流程标准化与模块化水平的核心战略。
从内部块到外部块,从简单图形到带属性的智能块,图块的世界层次丰富。内部块仅存于当前图纸,适合项目内复用;而外部块则可保存为独立文件,构建属于你个人的专业部件库,在不同项目间自由调用。理解这些基础概念,是迈出高效建块第一步的基石。

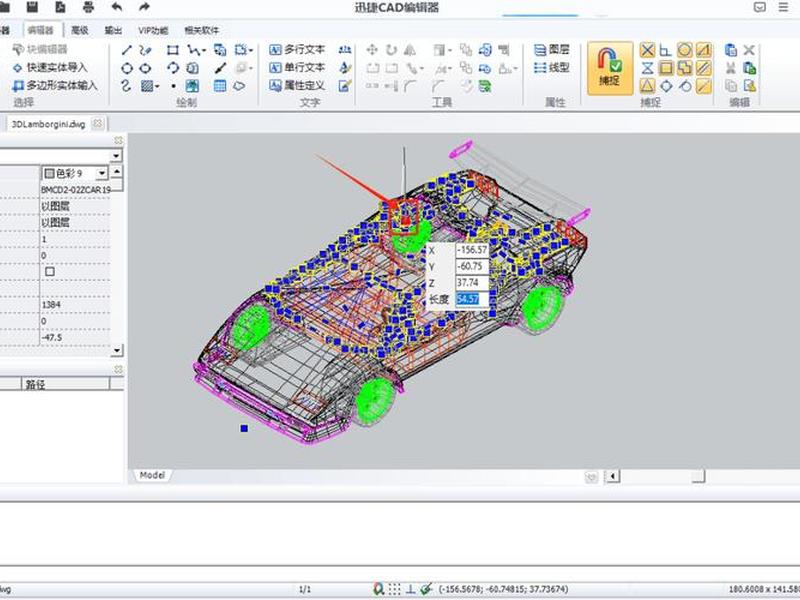

创建块最经典、最常用的方法非BLOCK命令莫属。其操作流程清晰,是每位CAD使用者必须掌握的基本功。你需要精心绘制或选择好要成块的图形对象。一个良好的习惯是将这些图形的图层、颜色等属性设置为“随层”(ByLayer),这样未来插入时能更好地适应不同图纸的环境。

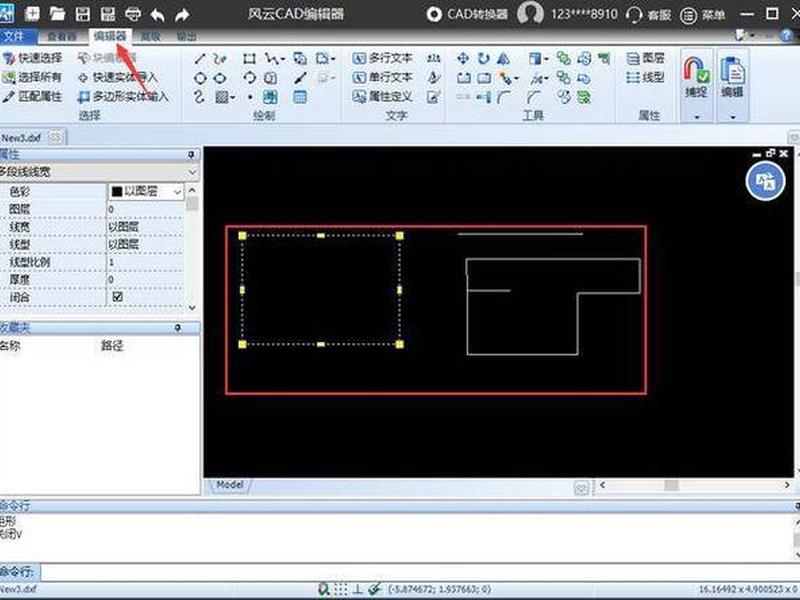

接下来,在命令行中输入快捷命令“B”并回车,神奇的“块定义”对话框便会跃然屏上。这是赋予图形新生的关键一步。你需要在此为你的块起一个清晰、有意义的名字,例如“M10六角螺栓”或“平开窗-900”,以便日后在海量图块中快速定位。名称之后,便是基点的选择——点击“拾取点”按钮,在图形上指定一个关键点(如圆心、端点或中点)。这个基点将成为未来插入块时鼠标的吸附点,其位置选择至关重要,直接影响到插入的便捷性与精确度。
点击“选择对象”按钮,框选所有要纳入块中的图形,回车确认。在对话框下方,通常建议选择“转换为块”选项,这样原始图形将直接变为块实例。点击“确定”,一个崭新的块便诞生了!此时选中图形,你会发现它们已融为一体,并在基点处显示一个蓝色的夹点,这便是块创建成功的标志。

如果你希望创造的智慧结晶能跨越单张图纸的局限,在未来的所有项目中闪耀,那么WBLOCK(写块)命令是你的不二之选。它将块写入一个独立的DWG文件,从而建立起属于你个人的、可跨文件调用的部件库。这就像是把你的设计成果从私人笔记升级为公开出版的权威手册。
执行写块命令同样简单,在命令行输入“W”并回车。弹出的“写块”对话框与创建块对话框神似,但核心区别在于你需要指定一个磁盘路径和文件名来保存这个块文件。同样需要完成拾取基点、选择对象的步骤。保存后,你就得到了一个独立的DWG文件,这个文件本身内容就是你定义的块。
此后,在任何一张新图纸中,你都可以通过“插入”(INSERT)命令,浏览找到这个保存好的块文件,将其轻松引入。这种方法特别适合创建公司标准的符号库、常用零件库或标准构件库。随着库的日益丰富,你的设计效率将呈指数级增长,真正实现“站在巨人的肩膀上”绘图。
除了标准的命令创建,CAD还提供了几种更为灵动快捷的建块方式,适合临时性或快速操作。其中,“复制粘贴为块”功能尤为便捷。你只需选中目标图形,按下键盘快捷键“Ctrl+C”进行复制,然后使用“Ctrl+Shift+V”进行粘贴。鼠标点击定位的瞬间,所选图形便自动转化为一个匿名块插入图中。
另一种直观的方法是使用鼠标拖拽。选中图形后,按住鼠标右键不放,将其拖动到图纸的另一个位置,松开右键时,在弹出的快捷菜单中选择“粘贴为块”。这种方式极其符合直觉,适合在构思布局时快速尝试不同组合。
更有趣的是,你甚至可以直接从Windows资源管理器中,将已有的DWG图纸文件拖拽到CAD绘图区域。只要松手,该图纸便会作为一个图块被插入到当前图中,并允许你指定插入点和比例。这些技巧虽看似旁门,却在特定场景下能极大提升操作流畅度,是高手工具箱中不可或缺的“快捷键”。

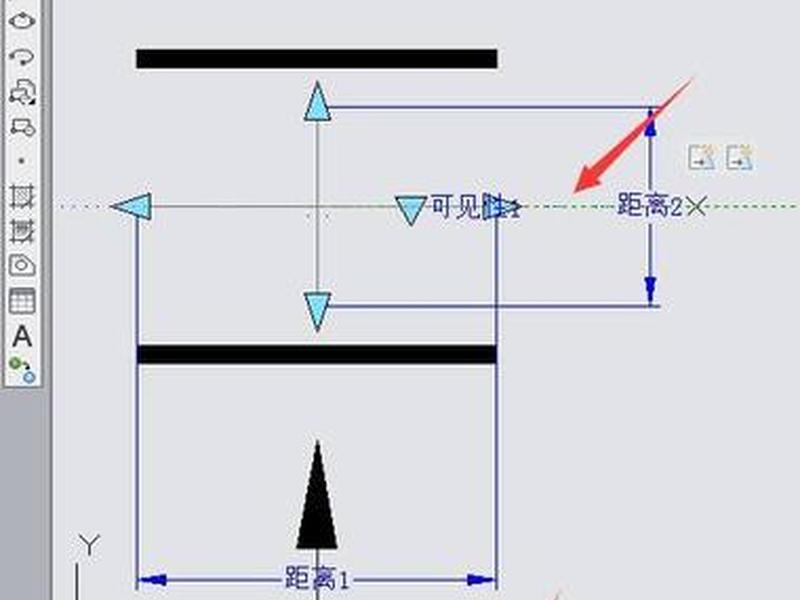

当普通的图形块无法满足需求时,属性块便闪亮登场。它让块拥有了可变的文字信息,如零件的编号、设备的型号、门窗的尺寸标注等。创建属性块是一个两步走的过程:先定义属性,再创建块。
使用“定义属性”(ATT DEF)命令。在弹出的对话框中,你需要设置属性的“标记”(如“编号”)、“提示”(插入时命令行提示的文字)和“默认值”。还可以设置文字样式、高度和对齐方式。设置完成后,在图形中指定属性的放置位置。
接着,如同创建普通块一样,使用BLOCK或WBLOCK命令。但这次,在选择对象时,务必同时选中图形对象和刚刚定义的属性文字。这样创建的块,在每次插入时,系统都会提示你输入属性值。例如,一个带属性的“标高符号”块,每次插入都可以输入不同的标高数值,信息管理与绘图效率一举两得。
创建众多块之后,科学的管理与高效的调用便是下一个课题。你可以有意识地规划自己的块库。例如,为不同类型的块创建不同的文件夹:电气符号、家具图例、管道阀门等。将常用的外部块文件(通过WBLOCK创建)分类存放。

在CAD中,你可以利用“设计中心”(快捷键Ctrl+2)或“工具选项板”(快捷键Ctrl+3)来高效管理块库。通过设计中心,你可以浏览任何DWG文件中的块定义,并将其直接拖入当前图纸使用。而工具选项板则允许你将常用的块以图标形式归类放置,实现一键插入。
更高级的做法是,将你的块库文件夹路径添加到CAD的支持文件搜索路径中。这样,在使用插入命令时,你可以更快地定位到你的库文件。一个条理清晰、易于访问的块库,是长期设计工作中积累下的宝贵财富,它能将重复劳动降至最低,让你将更多精力投入到真正的创意与设计本身。
