你是否还在为CAD图纸中无数个重复绘制的门窗、符号而抓狂？每一次复制、粘贴、微调，不仅消耗宝贵的时间，更让图纸的规范性和一致性难以保证。今天，我们将深入探索CAD设计中那个堪称“效率神器”的功能——CAD建块怎么操作。它绝不仅仅是“打包”图形那么简单，而是一种能彻底改变你工作流的思维方式。掌握了它，你就拥有了在图纸世界里自由组合、瞬间复制的“魔法”，让重复劳动成为过去，让创意和修改变得前所未有的轻松。

理解块的本质：从“复制”到“引用”的飞跃

在深入操作之前，我们必须先颠覆一个认知。传统的手动复制，好比是复印机，每印一份都产生一个完全独立的新个体。而CAD中的“块”（Block），则更像是一个乐高积木的原型模具。你只需精心制作一次这个“模具”（即块定义），之后在图纸中每放置一次，实际上只是插入了一个指向该原型的“快捷方式”（即块参照）。

这种“定义”与“实例”分离的模式，带来了革命性的优势。它能极大地减小文件体积。无论你在图纸中插入同一个复杂的零件图一百次还是一千次，CAD文件主要存储的仍然是那一份原始数据。它实现了“一处修改，处处更新”的神奇效果。当你需要调整这个零件的某个尺寸或样式时，无需逐一寻找并修改上百个复制品，只需编辑那个唯一的“原型”，所有插入的实例便会瞬间同步，确保图纸的绝对统一与准确。这正是高效、规范设计的基石。

核心创建方法：两种命令的精准运用

创建块的操作是入门的钥匙，主要有两种核心命令，适用于不同场景。最常用的是内部块命令 BLOCK（快捷键：B）。它的操作流程清晰直观：在绘图区精心绘制或选择好需要成组的图形对象；接着，输入“B”并回车，弹出“块定义”对话框。在这里，你需要为块起一个易于辨识的名称，这是未来调用它的关键。

然后，点击“拾取点”按钮，在图形上指定一个插入基点（如门窗的角点、符号的中心）。这个基点将作为未来插入块时鼠标的定位点，选择需谨慎。点击“选择对象”按钮，框选所有要包含进块的图形，回车确认。在对话框中，你还可以设置对象处理方式（如转换为块、保留原状或删除），预览无误后点击“确定”，一个内部块便诞生了，它将保存在当前图纸文件中。

另一种是外部块命令 WBLOCK（快捷键：W）。它与BLOCK的关键区别在于，WBLOCK会将块保存为一个独立的DWG图形文件。这意味着你创建的这个“积木”可以像普通图纸一样被任何其他CAD文件调用，非常适合建立公司或个人的标准化零件库。操作时，同样需要指定基点、选择对象，但多了一步：为其指定保存路径和文件名。这使得设计资源的跨项目共享和管理变得异常便捷。

高效插入与调用：让“积木”随心所欲

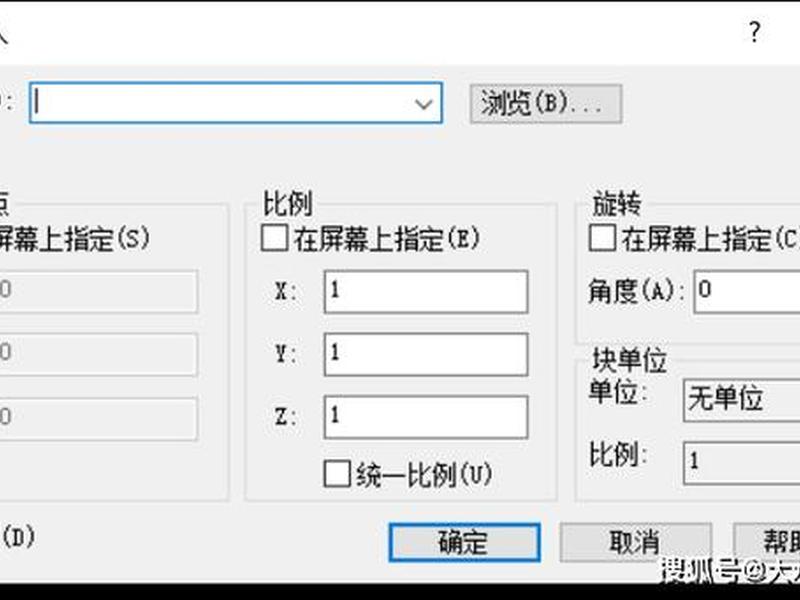

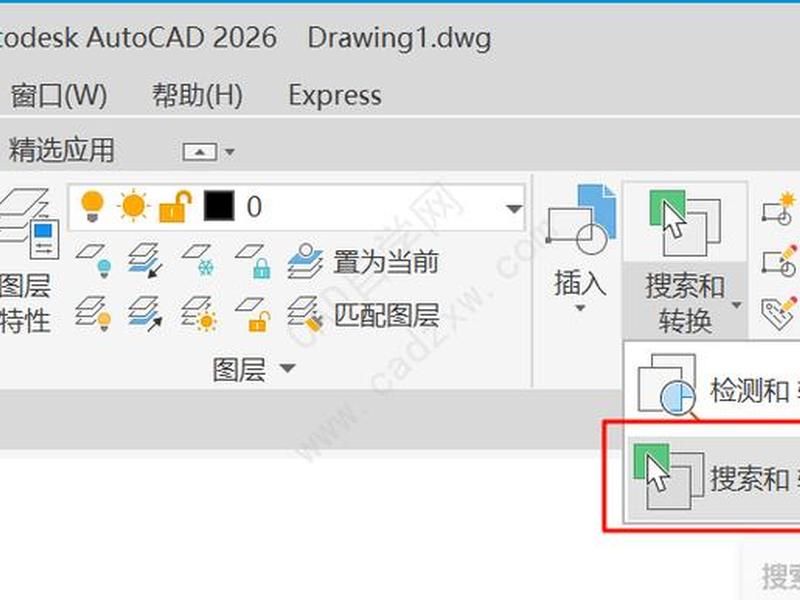

创建好块之后，如何将它灵活地放置到图纸的各个位置呢？最直接的方法是使用 INSERT 命令（快捷键：I）。执行命令后，在弹出的插入对话框中，从名称列表中选择你之前定义的块。你可以实时指定插入点，更强大的是，你可以在插入时非等比或等比缩放块的比例，以及旋转其角度。这意味着一扇标准尺寸的门，可以轻松适应不同宽度的门洞，一个标准符号可以旋转至任意方向。

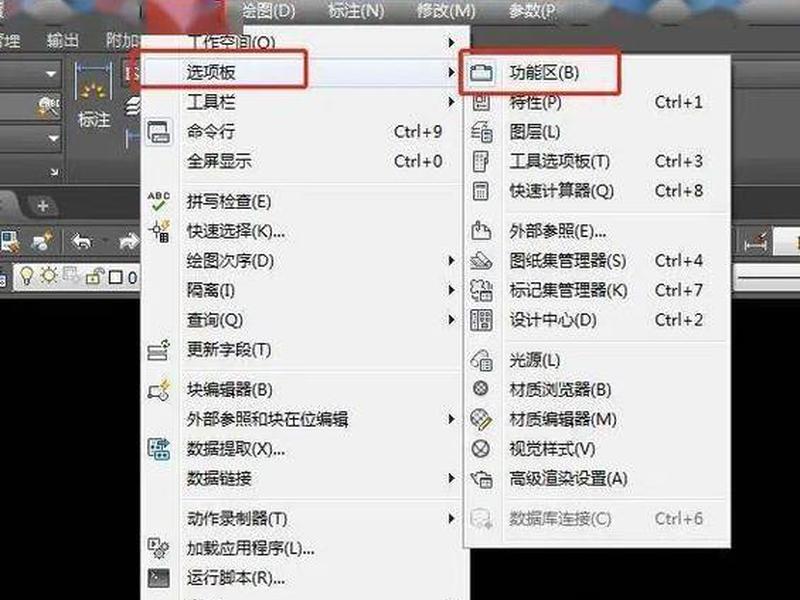

对于建立了外部块库的用户，设计中心（快捷键：Ctrl+2）和工具选项板（快捷键：Ctrl+3）是更高级的调用利器。通过设计中心，你可以浏览甚至直接从未打开的图纸文件中拖拽需要的块到当前图纸中。而工具选项板则允许你将常用的块“钉”在一个浮动面板上，实现真正的“即点即用”，将效率提升到新的高度。

图块属性的高级管理

一个成熟的块，不仅是图形，还可以携带信息。这就是属性。你可以在块定义中添加属性文字，例如零件的编号、型号、价格等。在插入此类块时，系统会提示你输入这些属性的具体值。这使得块不仅能表达形状，还能成为信息的载体，极大地方便了材料统计和图纸信息管理。

与之相关的还有动态块。这是块的进阶形态，它允许你在插入后通过几个自定义的夹点来动态调整块的形态，例如改变门的开启方向、阵列螺钉的数量、拉伸柜子的长度等，而无需炸开块或重新定义。这相当于给你的“积木”赋予了可变形、可调节的智能，应对复杂多变的绘图需求游刃有余。

常见问题与解决技巧

在实际操作中，你可能会遇到一些小麻烦。例如，插入块后图形“消失”了？这很可能是因为定义块时指定的“基点”离图形对象本身太远，图形跑到了视图之外。务必确保基点设置在图形附近有意义的位置。

另一个常见问题是块无法分解。这是因为在创建块时，默认勾选的“允许分解”选项被无意中取消了。解决方法很简单：双击进入块编辑器，不选择任何图形，在特性面板（Ctrl+1）中找到“块”选项，将“允许分解”改为“是”，保存退出即可。

还有，块内图形的颜色、线型显示异常？这通常与图形所在的图层及其属性设置（随层BYLAYER、随块BYBLOCK或固定值）有关。一个最佳实践是：在0层上创建块，并将块内图形的颜色、线型、线宽均设置为“随层”或“随块”，这样在插入时，块能更好地适应目标图层的属性设置，保持图纸整洁规范。

构建个人部件库的战略价值

掌握了单个块的创建与使用后，一个有远见的设计师会开始着手构建自己的标准化部件库。将常用的门窗族、家具、机电符号、标准注释框等，分门别类地创建为外部块，并统一命名、规范管理。这不仅是个人效率的质变，更是团队协作和项目质量控制的基石。

想象一下，当团队所有成员都从同一个标准库中调用图块时，图纸的规范性、专业性将得到根本保障。当设计变更来临时，只需更新库中的块定义文件，所有引用该文件的图纸都能通过重载实现批量更新，避免了逐一修改可能带来的遗漏和错误。这节省的不仅仅是时间，更是项目的成本和风险。
