你是否曾对屏幕上那些精密复杂的建筑图纸心生敬畏？是否渴望掌握那把能将脑海中的空间构想，转化为清晰严谨数字蓝图的钥匙？CAD建筑绘图，正是连接创意与现实的魔法桥梁。它不仅仅是一项软件操作技能，更是一套融合了空间逻辑、工程规范与设计美学的系统性思维。本文将为你层层剥开CAD绘制建筑图的神秘面纱，从准备工作到最终成图，手把手带你走完从新手到熟练的蜕变之旅，解锁高效、精准、规范的绘图秘诀。

一、 绘图前的战略布局

万事开头难，绘图亦然。正式动笔前，周密的准备工作是决定绘图效率与图纸质量的第一道分水岭。这绝非简单的打开软件，而是一场关于绘图环境的精密“布阵”。

首要任务是建立清晰的“图层帝国”。图层是CAD绘图的核心管理工具，如同分门别类的透明胶片。专业的绘图者会为轴线、墙体、门窗、标注、家具等不同元素建立独立的图层，并赋予其特定的颜色、线型和线宽。例如，轴线常用红色点划线，承重墙体用较宽的连续线，而标注则用细实线。这种分层管理，不仅能让你在复杂的图形中快速锁定目标元素进行编辑，更能确保打印输出时线条层次分明，极大提升图纸的可读性与专业性。

紧接着，是绘图环境的初始化设定。这包括设置正确的图形单位（通常为毫米）、设定合适的图形界限以匹配你的绘图范围，以及加载必要的线型库和定义文字样式。预先设定好标注样式（DIMSTYLE）也至关重要，包括箭头大小、文字高度、精度等，这能保证后续所有尺寸标注风格统一，符合制图规范。磨刀不误砍柴工，这些看似繁琐的设置，实则是为后续流畅绘图铺平高速公路。

二、 构建建筑的钢铁骨架：轴线网

如果说建筑是血肉之躯，那么轴线网就是支撑其屹立不倒的钢铁骨架。绘制轴线网，是确定建筑开间、进深等关键尺寸定位的第一步，是所有后续工作的坐标基础。

绘制轴线通常从两条相互垂直的基准线开始，使用“直线”（LINE）命令完成。然后，利用“偏移”（OFFSET）命令，依据建筑设计尺寸，精准复制出纵向和横向的所有轴线。这个过程要求绝对的精确，因为轴线的位置直接决定了墙体的中心线。一个高效的方法是先绘制出主要定位轴线，再通过偏移生成次要轴线，形成井井有条的轴线网格。

完成初步绘制后，需要使用“修剪”（TRIM）和“延伸”（EXTEND）等命令对轴线进行整理，使其交接清晰，避免冗长或交叉混乱。清晰的轴线网如同城市道路规划图，为后续墙体的“建设”提供了明确的指引线。许多专业CAD建筑软件（如天正建筑）还提供了智能轴网生成工具，能根据输入的参数快速生成规整的轴网，大大提升效率。

三、 砌筑空间的壁垒：墙体绘制

沿着轴线网，建筑的轮廓开始显现——这就是墙体绘制阶段。墙体定义了空间的基本形态和范围，是平面图中最具分量感的元素。

最常用的墙体绘制工具是“多线”（MLINE）命令。在绘制前，需要预先设置好多线样式，例如定义两条平行线（代表墙体的两侧）的间距为240毫米（代表24墙）。设置完成后，开启对象捕捉（尤其是“交点”捕捉），沿着轴线网的交点或端点进行描绘，CAD便会自动生成双线表示的墙体。这种方法高效且能保证墙体厚度一致。

墙体相交处往往需要处理。使用“多线编辑”（MLEDIT）工具，可以方便地处理T形、十字形等墙角连接，使其闭合美观，符合建筑构造逻辑。对于不同厚度的墙体（如承重墙与隔墙），应分图层或使用不同的多线样式进行区分。绘制时务必保证所有墙体线段首尾相连，形成封闭区域，这对于后续的面积计算、图案填充至关重要。

四、 开启空间的呼吸：门窗布置

墙体围合了空间，而门窗则为空间注入了光线、空气与流动的活力。在CAD绘图中，门窗的精准布置是体现设计细节的关键。

需要在墙体上开出准确的门窗洞口。通过“偏移”（OFFSET）命令，从轴线或墙边定位出门窗洞口的边界辅助线，然后用“修剪”（TRIM）命令在墙体线上剪出洞口。洞口的尺寸必须严格遵循设计图纸。

更为高效的方法是使用“图块”（BLOCK）功能。将常用的门、窗样式（包括其平面表达符号）创建为图块，并定义好插入基点。之后，只需使用“插入”（INSERT）命令，将图块放置到指定洞口位置，并可统一调整比例和旋转角度。专业建筑CAD软件通常自带丰富的门窗图库，支持参数化修改，能智能依附于墙体，并自动完成洞口剪切，让这一步变得异常轻松。

五、 注入生活的温度：室内布置与标注

当建筑主体结构完成后，便需要为其注入生活的温度与使用的细节。这一阶段包括室内家具布置、厨卫设备添加，以及最为重要的尺寸与文字标注。

家具、洁具、厨具等室内要素的布置，同样推荐使用图块库。合理的布局不仅展示空间功能，也影响着动线规划与人居体验。可以从标准图库中调用，或自行创建常用的模块化家具块。

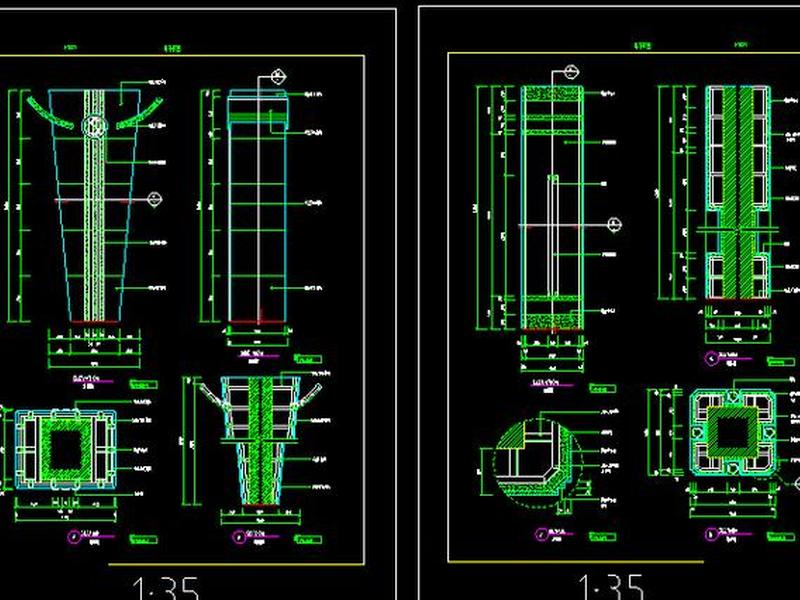

图纸的灵魂在于信息的清晰传达，而尺寸标注与文字注释正是信息的载体。在标注前，应确保已启用“对象捕捉”以保证标注点的准确。使用“线性标注”、“连续标注”、“半径标注”等工具，完整标注出建筑物的总尺寸、轴线尺寸、门窗洞口尺寸及细部尺寸。所有标注应排列整齐，层次分明，避免交叉。使用“多行文字”（MTEXT）为各个房间命名、注明标高、图名及必要的设计说明。一套规范、完整的标注，是施工人员能准确理解图纸、将设计落地的根本保证。

六、 图纸的最终洗礼：检查与输出

绘图流程的终点，并非最后一条线画完，而是经过严格审查与规范化设置的图纸输出。这是将电子文件转化为可指导施工或汇报方案的最终成品的临门一脚。

进行全面的图纸检查。核对所有尺寸是否准确无误，检查是否有未闭合的线段、重复的图形，查看各图层是否归类正确，线型线宽显示是否正常。尤其要检查门窗编号、房间名称等文字信息是否有误或遗漏。可以利用“快速选择”等功能辅助查错。

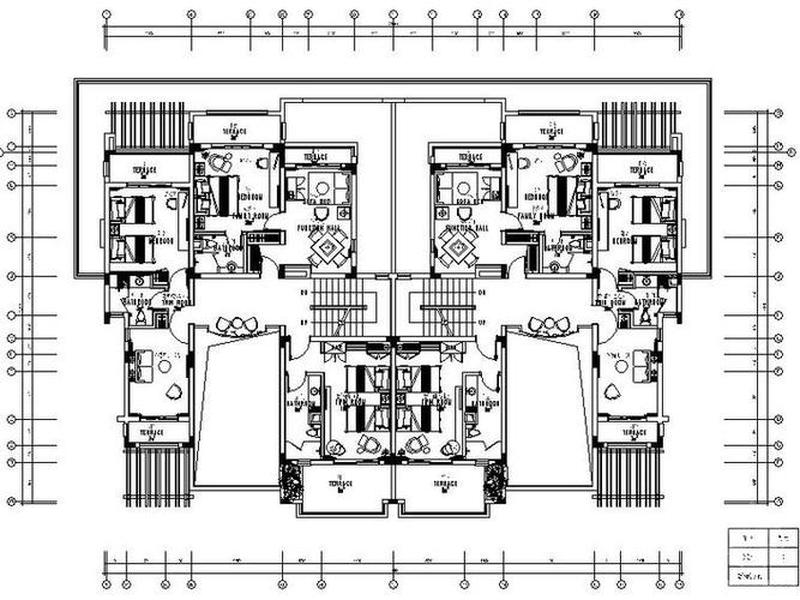

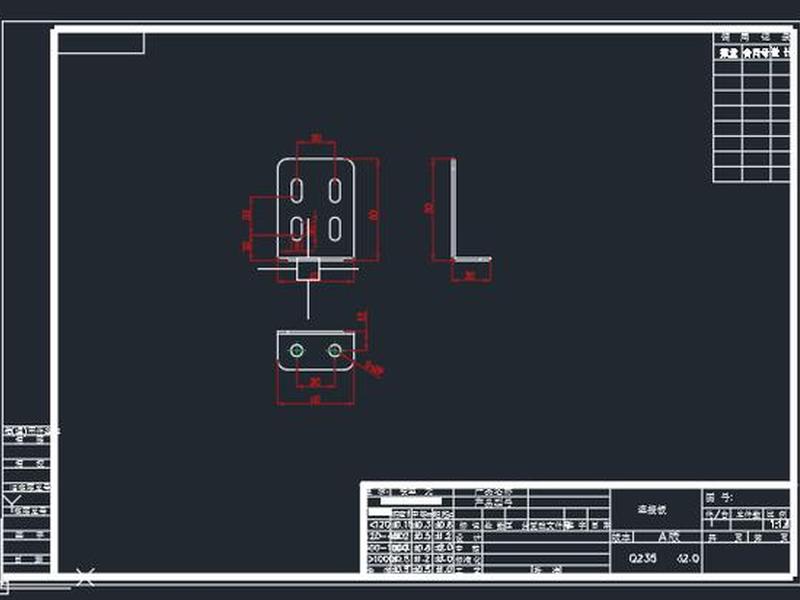

进行页面设置与打印配置。在布局空间（Layout）中创建视口，设置合理的打印比例（如1:50， 1:100），确定图纸幅面（如A3， A1）。在打印样式表（CTB文件）中，设置好不同颜色对应输出的线宽和线型，确保屏幕上显示的色彩能正确转换为打印的墨线粗细。最终，将图纸输出为PDF或直接打印，一份专业、清晰的CAD建筑平面图便大功告成。
