在CAD制图的浩瀚世界里，图层功能宛如一位无形的魔法师，能将纷繁复杂的线条、标注、符号瞬间归位，让一张原本杂乱无章的图纸变得井然有序。你是否曾面对一张“剪不断，理还乱”的图纸而手足无措？你是否渴望掌握一种方法，让你的设计意图一目了然，修改效率倍增？本文将为你揭开CAD图层的神秘面纱，提供一份从概念到实战的详细建图层教程。这不仅是技术的传授，更是一次图纸管理思维的升级，掌握它，你的CAD绘图将迈入一个全新的境界。

一、图层的核心概念与作用：理解“透明纸”的智慧

图层，是CAD软件中一项基础而强大的组织工具。想象一下，你面前有一叠完全对齐的透明纸。你可以在第一张纸上绘制建筑的外墙轮廓，在第二张纸上绘制门窗，在第三张纸上添加尺寸标注，在第四张纸上布置家具。当你将这叠透明纸叠加起来时，一张完整的建筑平面图便跃然纸上。这种“透明纸”的比喻，正是图层工作原理的生动写照。

那么，这种“分层”管理究竟有何魔力？其核心作用体现在三个方面。首先是分类管理，它可以将不同类型的图形元素，如轮廓线、中心线、标注文字、填充图案等，分门别类地放置在不同的图层上。这不仅让图纸结构清晰，更便于后续的编辑与修改。当你需要调整墙体时，只需聚焦于“墙体”图层，完全不必担心误删门窗或标注。其次是统一控制，同一图层上的所有图形可以共享一套属性设置，包括颜色、线型、线宽。只需在图层管理器中进行一次设定，该图层上所有已有及后续绘制的图形都会自动遵循，极大提高了制图的一致性和规范性。最后是效率提升，通过灵活控制图层的显示、隐藏、冻结或锁定状态，你可以专注于当前需要处理的部分，隐藏无关元素的干扰，在复杂图纸中快速导航，从而显著提升绘图速度和专注度。

二、创建图层的标准流程：新手也能快速上手

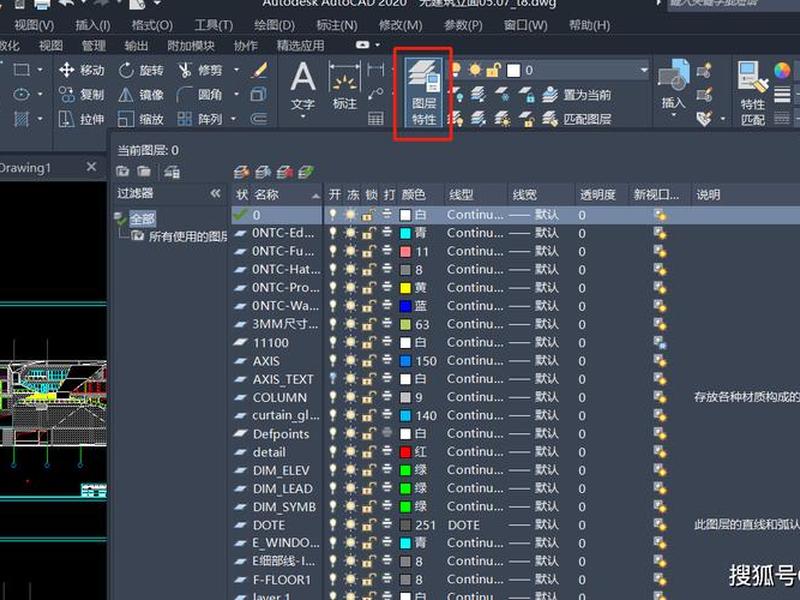

掌握了图层的概念，接下来就是实战操作。创建新图层是使用图层功能的第一步，其过程直观且标准。最快捷的入口是使用键盘快捷键 LA（LAYER命令的缩写），按下回车键后，CAD的“图层特性管理器”对话框便会弹出。这个对话框是管理所有图层的“控制中心”。你也会在软件界面的“格式”菜单或“图层”工具栏中找到它的入口。

在“图层特性管理器”中，找到并点击“新建图层”按钮（通常显示为一个“+”号）。点击后，列表中会立即出现一个默认名为“图层1”的新行。建议立即为其赋予一个具有明确意义的名字，例如“墙体”、“中心线”、“标注”、“家具”等。好的命名规则是高效管理的关键，可以遵循“功能+类型”的原则，如“A-墙体”、“B-门窗”、“C-标注”，这样在图层列表繁多时也能快速定位。

新建图层后，仅仅是拥有了一个“容器”，接下来需要为其注入“灵魂”——定义图层的视觉属性。点击该图层对应的“颜色”列，可以从调色板中选择一种醒目的颜色，如墙体用白色，中心线用红色，标注用蓝色。接着，点击“线型”列，默认通常是实线（Continuous），若需要点划线或虚线，需点击“加载”按钮从库中选择。点击“线宽”列，为线条设定一个打印时的物理宽度，如主要轮廓线用0.3mm，辅助线用0.15mm。完成这些设置后，这个图层就准备就绪了。

三、图层属性的深度设置：赋予图纸专业气质

创建图层只是开始，精细化的属性设置才是让图纸脱颖而出的关键。颜色、线型、线宽这三驾马车，共同决定了图纸的视觉层次和输出效果。颜色是区分图层最直观的手段。在复杂的装配图或建筑平面图中，使用对比鲜明的颜色可以瞬间抓住读图者的视线。例如，将电气线路设为黄色，给水管路设为蓝色，形成行业通用的视觉语言。

线型则承载了更多的语义信息。一条实线可能代表可见轮廓，一条点划线（CENTER）则明确指示对称轴或中心线，而虚线（DASHED）常用于表示隐藏线或辅助线。正确使用线型，能让图纸“说话”，无需额外文字说明，读图者便能理解设计意图。线宽的设置直接关系到图纸打印输出的清晰度和专业性。较粗的线宽（如0.5mm）用于强调主要轮廓和边界，较细的线宽（如0.13mm）用于标注和填充。合理的线宽对比，能让图纸在黑白打印时依然层次分明，重点突出。

除了这三项基本属性，高级设置还包括图层的透明度、打印样式等。例如，你可以将某个参考图层的透明度调高，使其作为背景时不会喧宾夺主。打印样式则可以控制该图层上的图形以何种颜色、线宽打印，这对于需要特定出图效果（如单色打印、灰度打印）的情况至关重要。深入理解并熟练运用这些属性，你的图纸将不仅正确，更显专业。

四、图层状态的灵活控制：掌握图纸的“显示开关”

如果说属性设置是静态的“化妆”，那么图层状态控制就是动态的“导演”。它让你能随心所欲地控制舞台上（绘图区）每个“演员”（图层）的出场时机和表演方式。最基本的控制是“开/关”（灯泡图标）。关闭一个图层，该图层上的所有图形将瞬间从绘图区消失，如同被隐藏，但它们依然存在于文件中，随时可以重新打开显示。这个功能在需要专注绘制某一局部，或简化视图时非常有用。

“冻结/解冻”（太阳/雪花图标）与关闭类似，但有着本质区别。冻结的图层不仅不显示，其上的图形数据在CAD进行视图重生成等运算时会被完全忽略。在处理超大型、图形元素极多的图纸时，冻结暂时不需要的图层可以显著提升软件的运行速度和操作流畅度。而“锁定/解锁”（锁形图标）则是保护神。锁定一个图层后，其上的图形依然可见，可以作为参考，但无法被选中或修改。这能有效防止误操作覆盖或移动已经绘制完成的重要图形。

更为智能的控制是“图层隔离”功能。它允许你快速隐藏除选定图层外的所有其他图层，实现“万花丛中一点绿”的聚焦效果。当你想单独检查或编辑“电路”图层时，一个命令就能让其他所有墙体、标注、家具图层暂时隐去，世界瞬间清净。灵活运用这些状态控制，你将从一个被图纸牵着走的绘图员，转变为一个从容调度全局的指挥官。

五、高效图层管理策略：从习惯到规范

建立图层只是第一步，建立一套高效、可持续的管理策略才能让图层功能的价值最大化。制定并遵守统一的命名规范至关重要。建议采用“专业前缀-功能描述”的格式，如“STR-梁”、“ARCH-墙”、“ELEC-插座”。这不仅能让自己一目了然，在团队协作中更能避免混乱。养成“绘制前先切换图层”的习惯。在绘制任何图形前，先在图层工具栏中将目标图层“置为当前”。这样，新绘制的图形会自动归入正确的图层，省去后期大量选择、转移图形的繁琐工作。

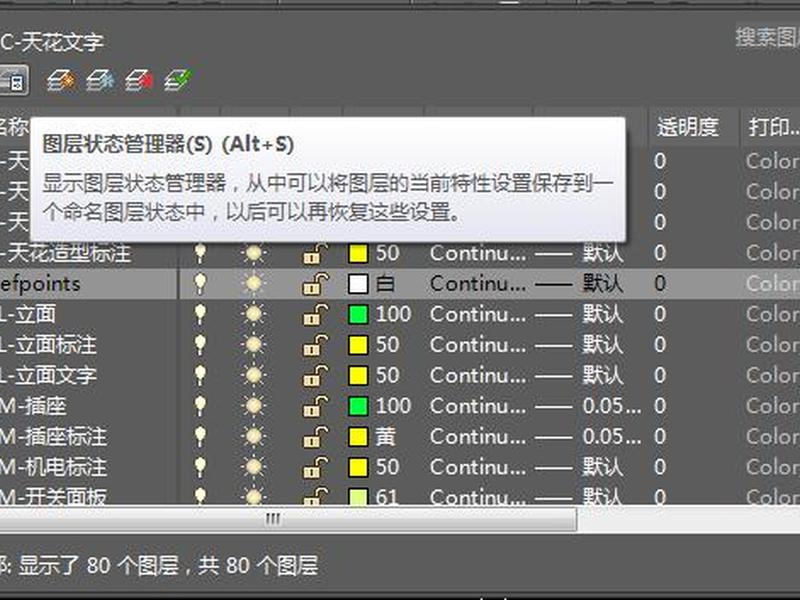

第三，学会使用“图层过滤器”。当图纸包含数十甚至上百个图层时，在长长的列表中寻找目标会变得困难。图层过滤器可以根据名称、颜色、状态等条件对图层进行筛选和分组，例如创建一个名为“所有标注层”的过滤器，一键管理所有标注相关的图层。善用图层状态保存与恢复。你可以将一套常用的图层开关、冻结、锁定组合保存为一个“图层状态”，在需要特定工作视图时快速调用，无需每次都手动调整。这些策略将图层从被动的工具，转变为主动提升你工作流效率的得力助手。

六、图层应用的实战场景：贯通理论与实际

理论最终要服务于实践。让我们通过几个典型场景，看看图层如何在实际绘图中大显身手。在机械制图中，你可以建立“轮廓线”、“中心线”、“剖面线”、“尺寸标注”、“形位公差”等图层。绘制零件时，粗实线轮廓在“轮廓线”层，红色的点划线中心在“中心线”层，尺寸数字在蓝色的“标注”层。当需要出工程图时，你可以轻松地只打印轮廓线和标注，隐藏掉辅助的中心线。

在建筑平面图绘制中，图层分类更为细致：“轴线”、“墙体”、“门窗”、“楼梯”、“家具”、“标注”、“填充”等。方案修改阶段，你可以关闭“家具”和“填充”层，专注于墙体和空间的调整。向客户展示效果时，则可以打开所有图层，呈现一个完整的方案。在电气或管线综合图中，图层是区分不同系统的生命线。强电线路、弱电线槽、给水管道、排水管道、消防管线必须分设不同图层，并用截然不同的颜色和线型区分。在复杂的交叉区域，通过关闭或冻结其他系统图层，可以清晰排查某一特定系统的走向和冲突。

这些场景无一不证明，科学的图层管理是应对复杂设计项目的基石。它让修改有迹可循，让协作清晰无误，让出图标准统一。掌握了图层的应用精髓，你就掌握了驾驭复杂CAD项目的钥匙。
