在工业自动化浪潮席卷全球的今天，ABB机器人以其卓越的精度、可靠性和灵活性，成为无数智能制造生产线上的“核心工匠”。这台精密的钢铁伙伴并非出厂即用，从抵达车间到翩翩起舞，需要经历一系列严谨而关键的组装与调试旅程。这个过程，犹如为一位顶级运动员进行赛前热身与装备检查，每一个步骤都关乎其未来的“职业生涯”是否顺畅高效。本文将深入揭秘ABB机器人从开箱验收到精准运行的完整步骤，为您绘制一幅清晰的实施路线图。

一、开箱检查与硬件安装

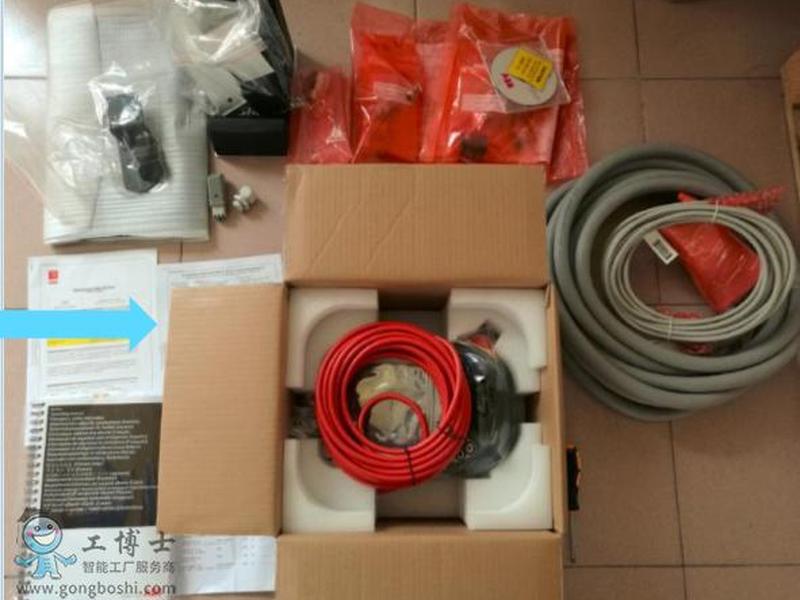

当崭新的ABB机器人运抵现场，第一步绝非急于通电。细致的开箱检查是保障后续所有工作的基石。如同迎接一位贵宾，需先确认其“仪表”是否完好。这包括核对设备清单，检查机器人本体、控制柜、示教器等关键部件有无运输造成的磕碰损伤或零件缺失。任何细微的瑕疵都可能在未来演变为重大故障。

确认设备完好后，便进入硬件安装阶段。首先需要安全、平稳地吊装机器人本体至预定工位，通常使用叉车或吊车，确保底座固定牢固。随后安装控制柜，并连接两者之间的“生命线”——电缆。这些电缆主要包括电动机动力电缆、转数计数器电缆以及用户电缆。连接时必须严格对照手册，确保插头与接口一一对应，锁紧到位，任何错接或虚接都可能引发无法预料的运动错误甚至设备损坏。

完成本体与控制柜的连接后，还需根据应用场景安装末端执行器，如焊枪、夹爪或涂胶头。工具的安装需要极高的同心度和紧固度，并使用专用工具进行校准，因为工具中心点（TCP）的准确性直接决定了机器人最终作业的精度。至此，机器人的“躯体”便已就位，静待“神经系统”的激活。

二、系统上电与基础设置

硬件连接无误后，便可接入主电源，进行首次上电。这一刻，如同为机器人注入“生命”。上电后，首先映入眼帘的往往是英文操作界面。为了方便国内工程师操作，第一步便是进行语言设置。通过示教器进入控制面板，将系统语言更改为中文，这一贴心的设置能极大降低后续操作的认知门槛。

接下来是至关重要的一步——系统备份。在进行任何参数修改或编程前，必须为机器人创建一个完整的系统备份，相当于为其建立一个“健康存档”。备份应存储于外部U盘或安全网络位置，内容包含所有系统参数、配置及程序。一旦未来系统出现异常或程序被误修改，可以通过此备份快速恢复到初始稳定状态，避免长时间停机。需谨记，每台机器人的备份具有唯一性，不可混用于其他设备。

基础设置的另一个核心环节是更新转数计数器。机器人每个关节轴的机械原点位置信息都存储在转数计数器中。在更换伺服电机电池、发生故障维修或意外断电导致关节轴移动后，都必须执行此操作，以告知机器人各轴的准确零位。忽略这一步，机器人将“不知身在何处”，运动轨迹会完全失控，可能造成严重事故。

三、I/O信号配置与接线

机器人并非孤岛，它需要与外部世界（如PLC、传感器、气缸）通信。这就需要进行细致的I/O（输入/输出）信号配置。以常见的码垛工作站为例，机器人需要接收“托盘到位”、“货物准备好”等输入信号，并发出“抓取完成”、“码垛完成”等输出信号。

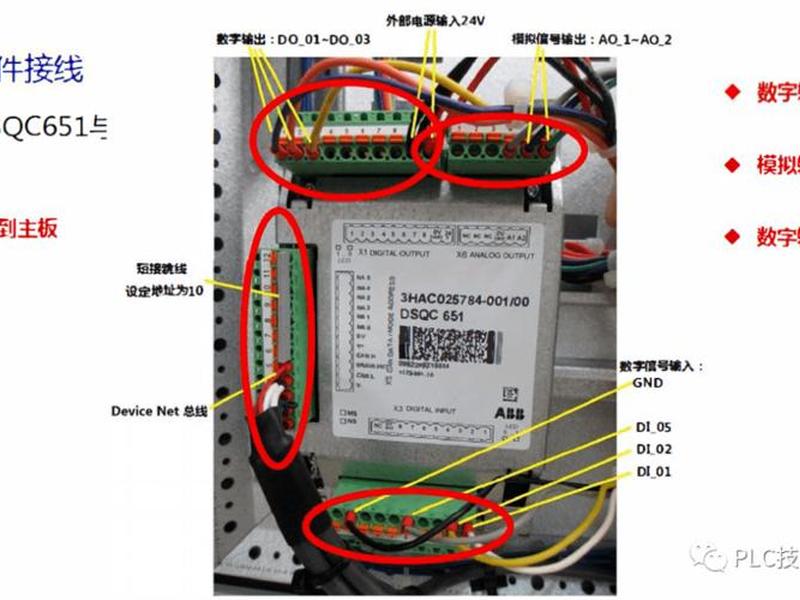

配置过程始于软件定义。在机器人系统的配置菜单中，需要为每一个物理信号创建一个唯一的、易于识别的名称（如di0_PalletReady）。然后，将这些逻辑名称与硬件通讯板（如DSQC652板）上的具体物理地址（如X3.1端子对应di0）进行绑定。这个过程就像给电话分机分配号码，确保信息能准确送达。

完成软件配置后，便是硬接线工作。根据电气原理图，将传感器、电磁阀等外部设备的信号线，准确连接到通讯板对应的端子上，并确保电源（24V+， 0V）正确接入。接线务必牢固、规范，做好线号标识。对于更复杂的系统，还可能涉及PROFIBUS、Profinet等工业总线通讯的配置，实现机器人控制器与上位PLC的高速数据交换，构建流畅的“神经网络”。

四、工具与工件坐标系标定

要让机器人准确地“干活”，必须告诉它两件事：工具末端在哪里（工具坐标系），以及相对于谁工作（工件坐标系）。工具坐标系标定是精度保障的关键。常用的有四点法、五点法和六点法。操作时，手动操纵机器人，以不同的姿态将工具尖端对准一个固定的参考点，系统会自动计算出工具中心点相对于机器人法兰盘中心的精确位置和姿态。标定精度直接影响到焊接、涂胶、装配等工艺的质量。

工件坐标系标定则定义了机器人工作的参考平面和原点。通常采用三点法：在工件平面或工作台上定义原点（X1）、X轴正方向上的一点（X2）以及Y轴正方向上的一点（Y1）。建立准确的工件坐标系后，所有编程点位都将基于此坐标系，即使整个工作站位置发生移动，只需重新标定工件坐标系，程序即可复用，极大提升了编程的灵活性和可移植性。

还需准确设定工具的载荷数据，包括重量和重心。通过调用系统内的负载识别功能，机器人可以自动测算或由工程师手动输入这些参数。正确的载荷信息能让机器人进行有效的力矩补偿，保证高速运动下的平稳性与轨迹精度，防止电机过载。

五、编程调试与自动运行

一切准备就绪后，便进入核心的编程调试阶段。ABB机器人使用RAPID编程语言。工程师通过示教器，以手动模式缓慢、安全地将机器人移动到关键工艺点，如抓取点、放置点、焊接起弧点等，并记录这些位置。插入运动指令（如MoveL直线运动，MoveJ关节运动）、逻辑控制指令（如IF...THEN判断、WHILE循环）以及I/O控制指令，编织成完整的动作逻辑。

程序编写完成后，需在手动模式下低速单步运行，仔细观察机器人的每一步动作是否与预期一致，轨迹有无干涉风险，末端执行器状态是否正确。利用仿真软件进行离线调试也是现代工程中的高效手段，能提前发现绝大多数逻辑和路径问题，缩短现场调试时间。

调试无误后，便可切换至自动运行模式。在自动模式下，启动程序前需确认工作区域安全，防护装置到位。按下启动按钮，机器人将按照预设程序全速运行，展现其高效、精准的作业能力。工程师仍需在旁监控数个周期，确保生产节拍稳定，产品质量合格，整个安装调试工作方告圆满成功。

六、常见问题排查与维护启思

即使遵循了所有步骤，调试过程中仍可能遇到挑战。例如，系统可能提示“10036转数计数器未更新”，这通常意味着需要重新执行校准步骤。若I/O信号监控中始终无法检测到输入信号，则需要检查接线、电源以及PLC侧信号是否正常发出。有时，防护装置停止可能导致系统无响应，这时需要检查安全门锁、光栅等是否处于复位状态。

软件层面，RobotStudio仿真软件在安装时可能遇到系统插件缺失、路径包含中文、或授权问题。确保电脑系统兼容，安装路径为全英文，并妥善处理杀毒软件可能造成的干扰，是顺利安装的前提。定期更新系统备份，监控电池状态（防止数据丢失），建立详细的调试日志，这些良好的习惯能将故障停机时间降至最低。

每一次成功的调试，不仅是技术的实现，更是人与机器协同智慧的结晶。从冰冷的部件到灵动的舞者，ABB机器人的组装与调试过程，本身就是一场精密而富有创造性的仪式。它要求工程师兼具缜密的逻辑思维、细致的动手能力和前瞻的问题预判能力。
