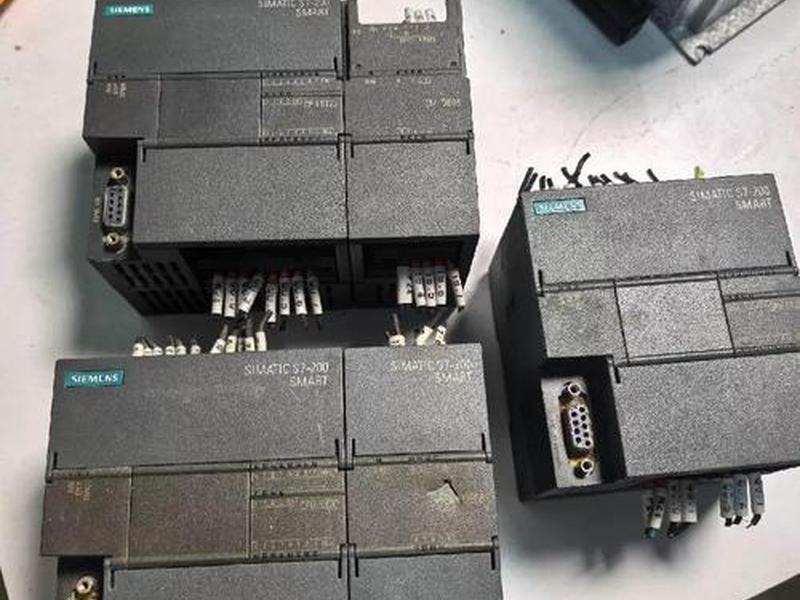

在工业自动化的星辰大海中，有一颗璀璨而关键的“心脏”——ST20。它不仅是西门子S7-200 SMART系列中的经典机型，更是无数工程师踏入可编程逻辑控制器（PLC）殿堂的基石。无论是流水线上精准的机械臂，还是智慧工厂里无声的指挥中枢，ST20的身影无处不在。这篇ST20型号详解教程，将为你系统拆解这台控制器的灵魂与骨骼，从硬件接线到软件编程，从基础指令到高级应用，带你穿透代码与电路的表象，触摸工业智能的核心脉动。准备好，让我们一起开启这场关于秩序、逻辑与控制的深度探索。

ST20型号详解教程之硬件架构与接线奥秘

要驾驭ST20，首先需读懂它的物理语言。这台紧凑型控制器，其外壳之下是一个精密的电子世界。电源是它的生命线，通常采用24V直流供电，正确的极性连接是保障其稳定运行的第一步。输入输出（I/O）端口是ST20与外界对话的桥梁，数字量输入端口像敏锐的感官，接收来自按钮、传感器的开关信号；而输出端口则如强有力的手臂，驱动继电器、指示灯乃至接触器动作。

接线，是理论与现实碰撞的第一现场。以控制一台步进电机为例，这不仅仅是连线的艺术，更是逻辑的实体化。你需要将PLC的脉冲输出端口（如Q0.0）与驱动器的PUL+相连，方向信号端口（如Q0.2）与驱动器的DIR+相连，并确保PUL-和DIR-共同接回电源负极，构成完整的电流回路。限位传感器、原点开关的接入则如同为机器安装了“触觉”与“视觉”，棕色接正，蓝色接负，黑色信号线接入指定的输入点，再通过公共端EM完成回路。当传感器指示灯亮起的瞬间，意味着ST20成功感知到了外部世界，一个闭环的控制系统就此建立。每一个端子的压接，每一条线缆的走向，都关乎着后续程序能否精准无误地执行。

ST20型号详解教程之编程环境与组态入门

当硬件骨架搭建完毕，软件灵魂的注入即将开始。西门子STEP 7-Micro/WIN SMART是ST20的专属编程舞台。打开软件，创建新项目，第一步是至关重要的“组态”——告诉软件你正在操作的是哪一个具体的CPU型号。确认型号为“CPU ST20”，这如同为即将开始的对话确定了唯一的身份。

接下来，向导功能是简化复杂任务的利器。对于运动控制这类任务，无需从零编写底层脉冲代码，只需在“运动”向导中，选择对应的轴（如轴0），然后填写几个关键参数：电机旋转一圈所需的脉冲数（例如常见的200或1600），测量单位（毫米、英寸等），以及电机旋转一圈负载的实际移动距离（根据丝杠螺距计算，如4毫米）。在此处关联之前硬件接好的限位开关与原点开关的输入点地址。点击生成，软件便会自动创建一整套功能完整、结构清晰的子程序块。这个过程，将复杂的运动控制算法封装成简单的指令块，工程师只需调用，便可指挥滑台或刀架进行毫米级的精确定位，极大降低了开发门槛与出错概率。

ST20型号详解教程之核心指令与逻辑构建

掌握基本指令，是让ST20“思考”的开始。位逻辑指令是最基础的词汇，常开触点、常闭触点、输出线圈，构成了起保停电路、互锁电路的基石。定时器与计数器则是控制时序与数量的节拍器，TON延时接通、TOF延时断开、CTU加计数，它们让PLC具备了时间感知与事件计数的能力。

真正展现ST20能力的，是数据处理与程序控制指令。比较指令、数学运算指令能让它处理数值；传送指令可以在存储区间自由调度数据；而跳转、循环、子程序调用指令，则赋予了程序结构化的灵魂。例如，通过编写一个子程序来封装电机点动、回原点、绝对定位等动作，在主程序中根据不同的条件进行调用，能使程序结构清晰如乐章，维护和调试变得一目了然。编程的本质，就是用这些有限的指令，编织出应对无限复杂工况的控制逻辑网。

ST20型号详解教程之运动控制与定位实现

运动控制是ST20在自动化设备中大放异彩的领域。它通过高速脉冲输出，直接与步进或伺服驱动器对话，实现精准的位置与速度控制。除了使用向导，高级用户也可以直接通过配置脉冲输出（PTO）方式，精细控制脉冲频率（速度）和数量（位置）。

一个完整的定位流程，往往始于“回原点”操作。PLC驱动电机慢速寻找机械原点开关，触碰到开关后减速停止，并以此点为坐标零点。此后，便可执行“相对定位”或“绝对定位”指令。发送一条“移动到绝对位置35毫米”的命令，ST20便会计算所需脉冲数，并以设定的加速度、匀速、减速度曲线发出脉冲，驱动滑台平稳、精确地停在目标点。整个过程，位置误差往往在数个脉冲之内，展现了工业控制对“精确”二字的极致追求。这不仅是代码的执行，更是物理世界对数字指令的忠实复现。

ST20型号详解教程之通信互联与系统集成

在现代工厂中，孤立的控制器毫无意义。ST20的强大，还在于其连接能力。它支持多种通信协议，能够轻松融入更大的控制系统。PPI通信可用于连接西门子系列的触摸屏（HMI），实现人机交互，让操作员能在屏幕上启停设备、设置参数、监控状态。

更为强大的是其以太网端口和自由口通信能力。通过以太网，多台ST20 PLC之间、PLC与上位机（如电脑监控软件）之间可以高速交换数据，构建分布式控制系统。而自由口通信（如Modbus RTU协议）则让它能够与变频器、温控仪、智能仪表等第三方设备“握手”对话，读取频率、设定温度、采集流量，真正成为车间信息流的枢纽。通信的成功实现，意味着ST20从一立的控制器，蜕变为工业物联网中的一个智能节点。

ST20型号详解教程之调试维护与实战心得

最后的篇章，属于调试台与生产现场。程序下载后，利用软件的“状态图表”和“程序状态监控”功能，可以实时观察每一个变量的变化，如同为运行中的程序进行“心电图”检查。强制与写入功能，允许工程师在安全前提下模拟输入信号，测试输出动作，这是排查逻辑错误的神兵利器。

实战中，经验的积累至关重要。例如，为关键设备增加急停和冗余保护逻辑；在频繁动作的输出点前加入软件滤波或物理中间继电器以保护PLC触点；定期备份成功的程序版本；清晰规范的符号表命名与程序段注释，能为数月甚至数年后维护的你或同事点亮一盏明灯。ST20的稳定运行，不仅依赖于最初设计的严谨，更离不开后期维护的细致与智慧。
