pvc黄色、pvc黄色的颗粒时间久了为什么要变红

pvc黄色、pvc黄色的颗粒时间久了为什么要变红 ,对于想了解建站百科知识的朋友们来说，pvc黄色、pvc黄色的颗粒时间久了为什么要变红是一个非常想了解的问题，下面小编就带领大家看看这个问题。

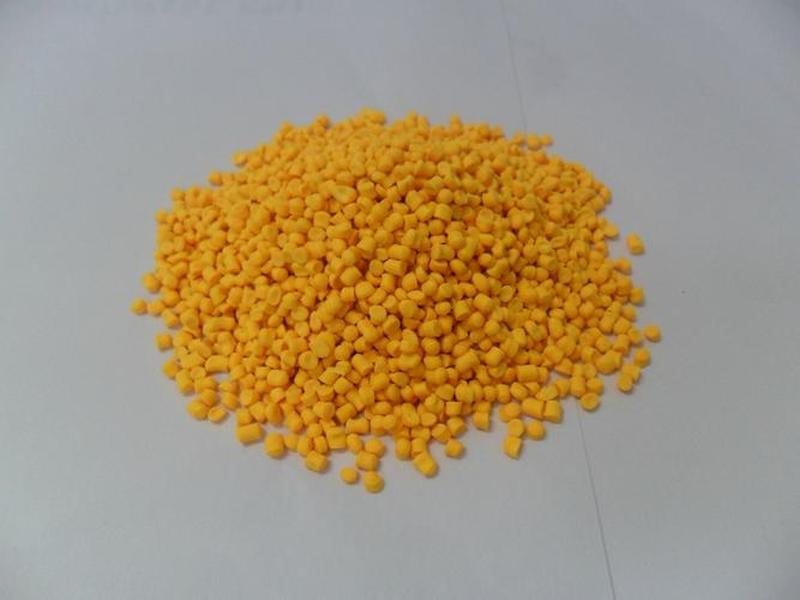

当您手捧一袋崭新的透明或浅色PVC颗粒时，很难想象，在时间的魔法与环境的催化下，这些看似稳定的材料正悄然酝酿一场色彩的革命。从纯净的白色，到令人警惕的淡黄，最终蜕变为深沉的红色甚至褐色——这不是艺术家的即兴创作，而是深植于PVC分子内部的化学宿命。PVC，这种广泛应用于管道、型材、薄膜的通用塑料，其颜色变化背后，是一场由热、光、氧和微量成分共同导演的复杂降解戏剧。理解“PVC黄色的颗粒时间久了为什么要变红”，不仅是解开材料老化的一把钥匙，更是关乎产品寿命、美观乃至安全的重要课题。今天，让我们一同潜入微观世界，揭示这场从黄到红的色彩蜕变背后，那些惊心动魄的分子故事。

脱HCl反应：色彩蜕变的序曲

一切变色的源头，始于一个看似简单的化学反应——脱氯化氢。PVC的分子链由碳原子骨架和氯原子侧基构成，其结构并非完美无瑕。分子链上存在的“缺陷位点”，如烯丙基氯、叔氯原子等，如同链条上的薄弱环节。当环境温度升高，特别是在加工或长期使用受热时，这些薄弱点上的碳-氯键便可能断裂，释放出氯化氢气体。

这并非孤立事件。释放出的HCl具有自催化效应，它会攻击邻近的氯原子，引发连锁式的“拉链反应”。一个氯原子脱落，导致相邻双键形成，而新形成的烯丙基结构更不稳定，促使下一个氯原子更容易脱落。如此循环往复，一条原本饱和的分子链上，便生长出一串由共轭双键连接而成的多烯序列。

正是这些共轭双键，扮演了“发色团”的角色。当共轭双键数量较少时，它们吸收的是紫外线，人眼难以察觉。一旦数量累积到4-5个，其吸收的光谱便进入可见光蓝紫区域。根据光学互补原理，材料便开始反射出它们的互补色——黄色。这便是PVC黄变的最初化学信号，标志着分子链的完整性已遭到不可逆的破坏，一场更深层次的色彩演变已然拉开序幕。

共轭序列的延伸：从黄到红的进阶

黄色的出现，仅仅是故事的第一章。如果导致降解的条件持续存在，无论是持续的热量、紫外线照射，还是氧化环境，脱HCl的“拉链反应”便不会停止。共轭双键序列如同被不断拉长的珍珠项链，持续生长。

随着共轭双键数量的增加，其π电子云的离域范围扩大，电子跃迁所需的能量进一步降低。这意味着发色团吸收光线的波长会发生“红移”。当共轭双键数量达到6-8个时，吸收带从蓝紫光区移至绿光甚至黄光区。材料反射出的互补色便从黄色逐渐转向橙色、红色。从微观上看，每个新增的双键都在微妙地调整着材料的光学性质，宏观上则表现为颜色一步步加深。

这个过程并非匀速进行。初期黄变可能较为缓慢，一旦越过某个临界点，颜色加深的速度会显著加快。这是因为长共轭结构本身具有更高的反应活性，更容易进一步氧化或发生其他副反应。已形成的发色团还可能作为光敏剂，吸收光能后加速邻近分子链的降解，形成恶性循环。从一抹淡黄到一片赤红，往往是材料内部降解加速、性能急剧劣化的危险信号。

氧化与副反应：红色交响中的杂音

单纯的脱HCl反应形成的多烯结构，其颜色可能停留在黄红之间。在真实的复杂环境中，氧气扮演了至关重要的“调色师”角色。当PVC暴露在空气中，特别是在光和热的协同作用下，会发生严重的热氧化和光氧化反应。

氧气分子攻击PVC分子链上的碳氢键，生成过氧自由基和氢过氧化物。这些不稳定的中间体进一步分解，产生大量的羰基化合物，如酮、醛、羧酸等。其中，α,β-不饱和羰基结构（共轭羰基）和醌式结构，是强力的发色团。它们的形成，不仅会加深颜色，更可能使色调发生偏移。例如，某些醌类化合物呈现红棕色，会与多烯结构的红色叠加，使最终颜色变为更深的棕红或褐色。

更复杂的是，配方中各种添加剂也可能参与这场“调色”。例如，某些含胺类的光稳定剂在氧化降解后可能生成黄色的亚硝胺或偶氮化合物。金属离子杂质，如铁、铜离子，可能与降解产物形成有色的络合物。当配方中使用了铅盐稳定剂，若环境中存在硫污染，则可能生成黑色的硫化铅或红褐色的硫氯酸铅，进一步复杂化颜色表现。我们看到的红色，往往是多烯发色、氧化羰基发色以及各种副反应产物显色的混合交响曲。

添加剂的双刃剑：稳定与失稳的博弈

为了抑制PVC的降解，配方中必须加入热稳定剂、抗氧剂、光稳定剂等。这些“守护者”有时也会意外地成为颜色变化的推手。以最常用的钙锌稳定剂为例，其组分中的硬脂酸锌能有效初期捕捉HCl，但生成的氯化锌在高温下却是PVC降解的高效催化剂，会加剧“锌烧”现象，促使颜色快速变深发红。

某些抗氧剂，如部分酚类物质，自身在高温或紫外线下可能氧化生成黄色的醌类物质。一些润滑剂或加工助剂如果分子量过低，可能在加工中热氧化产生酸性物质，腐蚀颜料或催化树脂降解。甚至用于增白的荧光增白剂，若质量不佳或过量，其分解产物也可能导致材料泛青，与黄红色混合产生难以预料的灰暗色调。

颜料本身更是关键。许多用于PVC的红色有机颜料，如某些偶氮红，耐热性有限。在加工温度下，颜料分子结构可能发生断键或异构化，导致色相从正红向橙红或紫红偏移，这种“跑色”现象与树脂降解产生的红变交织在一起，使得最终颜色难以控制。一个不恰当的添加剂体系，非但不能延缓变色，反而可能成为加速并复杂化红变过程的“隐形杀手”。

环境应力的催化：时间与空间的共谋

PVC制品的命运，与它所处的环境息息相关。时间，是这场化学反应的永恒坐标。即使在常温储存中，极其缓慢的热氧化也在持续进行，尤其在颗粒表面积大、与空气接触充分的条件下，经年累月，变色仍会发生。

空间环境因素则是强大的加速器。紫外线是最高效的降解能量源，它能直接打断C-Cl键，引发自由基链式反应，其破坏力远强于单纯的热作用。较高的环境温度会大幅提高各化学反应的速度常数，遵循阿伦尼乌斯公式，温度每升高10℃，反应速率可能翻倍。潮湿环境中的水分可能水解某些添加剂或促进金属离子的迁移催化。工业大气中的硫氧化物、氮氧化物等酸性气体，会与稳定剂反应生成有色产物。

长期户外使用的PVC型材、暴露在橱窗灯光下的制品、或存放在高温高湿仓库中的颗粒，其红变的速度和程度往往远超预期。环境应力与材料内部的化学弱点里应外合，共同导演了从黄色颗粒到红色残骸的完整剧目。

从黄色到红色，PVC颗粒的色彩蜕变，绝非简单的表面污染或审美变迁，而是一部深刻揭示材料寿命极限的微观史诗。它始于分子链上薄弱环节的断裂与脱HCl，经由共轭双键序列的延伸奏响从黄到红的变奏，在氧气与复杂添加剂参与的交响中达到高潮，最终在时间与环境应力的合谋下落幕。这一过程，是热、光、氧、杂质等多重因素对高分子结构的持续解构。

理解这一机理，其意义远超于解释现象本身。它警示我们，PVC的变色是其内部化学降解的直观指针，颜色的加深往往伴随着韧性下降、强度流失、脆性增加等性能劣化。对于生产者和使用者而言，通过选用高效稳定体系、优化加工工艺、严格管控原料、并给予制品适宜的使用与储存环境，方能有效延缓这场不可避免的色彩衰变，守护材料的性能与容颜。这不仅是技术的挑战，也是对材料生命周期的深刻尊重。

以上是关于pvc黄色、pvc黄色的颗粒时间久了为什么要变红的介绍，希望对想了解建站百科知识的朋友们有所帮助。

本文标题：pvc黄色、pvc黄色的颗粒时间久了为什么要变红；本文链接：https://zwz66.cn/jianz/393282.html。
