在工业电气控制的精密舞台上，电机犹如设备的心脏，而它的“起搏器”——软启动器，则扮演着至关重要的角色。你是否曾因电机启动时那一声轰鸣般的电流冲击而心惊胆战？是否担忧过电网电压的剧烈波动会殃及池鱼，损坏其他精密设备？软启动器的出现，正是为了驯服这匹“电老虎”，让启动过程变得如丝绸般顺滑。但拥有一台性能卓越的软启动器只是第一步，正确的安装方法才是解锁其全部潜能、保障系统长期稳定运行的“金钥匙”。本文将为你揭开软启动器安装的神秘面纱，从环境选择到接线艺术，从参数调试到安全禁忌，提供一份详尽的操作蓝图。

环境勘察与选址奠基

安装的序章，始于对环境的精密审视。软启动器并非钢筋铁骨，它内部集成了精密的电子元件和晶闸管，对环境有着近乎苛刻的要求。首要原则是远离震动源，持续的机械震动可能导致内部接线松动、元件焊点开裂，为日后运行埋下致命隐患。

温度与湿度是必须严格控制的变量。安装场所应通风良好，环境温度通常需维持在规定范围（例如0-40℃）内，避免安装在阳光直射、靠近大功率发热设备或密闭不通风的角落。过高的环境温度会直接影响晶闸管的散热效率，可能导致器件过热保护甚至永久性损坏。场所应保持干燥，防止凝露或腐蚀性气体侵蚀电路板，引发绝缘下降或短路。

要考虑粉尘与异物的侵袭。在纺织、木材加工、水泥生产等粉尘较多的行业，软启动器应安装在防护等级较高的电柜内，或选择IP等级匹配的机型。漂浮的金属粉尘、棉絮等导电介质如果侵入设备内部，可能造成电气短路，引发严重故障。一个洁净、稳固、温湿度适宜的安装环境，是软启动器长寿与高效的第一道屏障。

电气接线核心要领

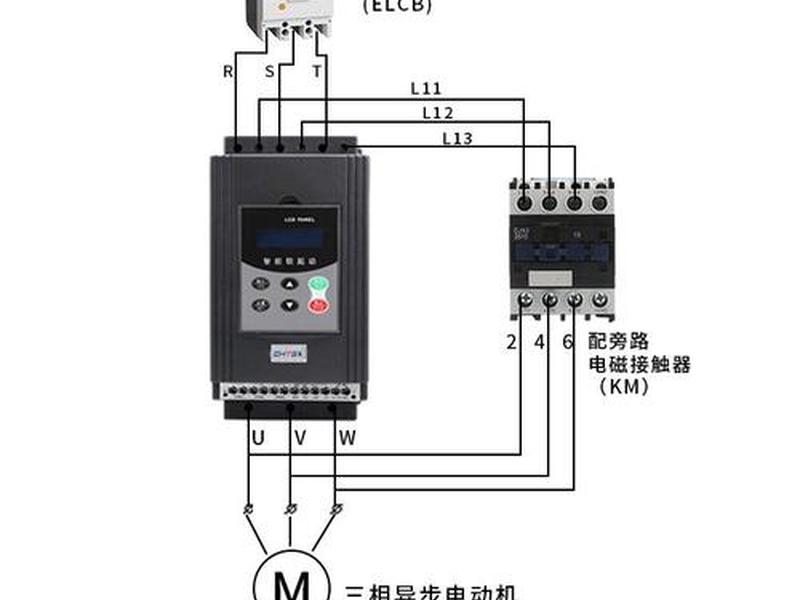

接线是安装过程中最具技术含量的环节，如同为系统搭建神经网络。主回路接线必须准确无误：电源侧的三相线（通常标记为R、S、T或L1、L2、L3）必须对应接入软启动器的输入端；电机侧的三相线（标记为U、V、W）则接入输出端。切记，任何相序接反都可能导致电机反转，引发机械事故。保护接地线（PE）的连接至关重要，必须牢固可靠地接至设备接地端子和系统的接地母排，这是保障人身安全、防止触电和抑制干扰的生命线。

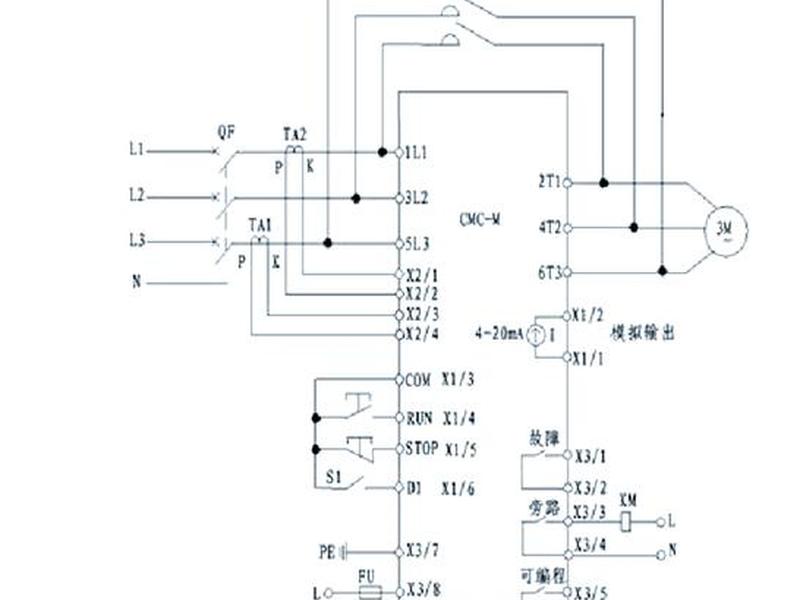

控制回路的接线则决定了“大脑”如何指挥“身体”。根据所需的控制方式（如面板控制、端子远程控制、PLC通讯控制），参照说明书准确连接。最常见的两线制控制，只需将启动/停止信号端子短接，并通过一个外部继电器或开关的常开触点进行控制。旁路接触器的接线也不容忽视，在电机启动完成后，旁路接触器吸合，将软启动器短接，使其退出运行以减少发热和损耗。故障输出端子则需要根据其触点类型（常开或常闭）正确接入上位报警系统。

所有接线务必使用规格合适的铜导线，压接牢固，避免虚接。接线完成后，必须使用力矩扳手按照厂家推荐值紧固功率端子，并用绝缘测试仪（摇表）检查相间及对地绝缘电阻，确保符合标准。这一步的严谨，直接决定了日后运行中是否会出现发热、打火甚至烧毁的悲剧。

散热布局与空间艺术

散热是软启动器，尤其是大功率型号安装中必须精心规划的“呼吸系统”。晶闸管在工作时会产生大量热量，若散热不畅，温度会急剧上升。设备必须安装在坚固、阻燃的安装板或导轨上，其上下左右均需预留足够的通风散热空间，具体距离需参考产品手册（通常要求两侧大于100mm，上下大于150mm）。

安装柜体的设计需要融入空气流动的智慧。对于发热量较大的装置，应在电柜顶部安装排气风扇，底部或侧面开设带滤网的进气口，形成有效的自下而上的对流风道。严禁将软启动器密封在狭小空间或堆积在其他发热设备正上方。有些高级型号内置散热风扇，安装时需确保其进风口和出风口畅通无阻。

在多台设备并排安装时，应尽量避免紧密排列。如果空间受限，必须并排安装，应考虑在中间加装隔热板或适当加大间隔，防止热量相互叠加，形成局部高温区。良好的散热布局不仅关乎设备稳定性，更能显著延长其使用寿命，将热失效的风险降至最低。

参数设定与启动调试

硬件安装就绪后，赋予设备“灵魂”的步骤便是参数设定。这是将通用设备适配到特定负载的关键一跃。首先需要根据电机铭牌，准确设置额定电压、额定电流和电机功率等基本参数，这是所有保护功能（如过载、缺相）得以生效的基础。

核心的启动参数设定需要依据负载特性。对于风机、水泵等平方转矩负载，通常采用电压斜坡启动模式，需合理设置“起始电压”（一般为30%-70%额定电压）和“斜坡上升时间”（如10-30秒）。起始电压过低可能导致电机无法启动而堵转；上升时间过短则失去了软启动的意义。对于输送带、破碎机等重载设备，可能需要选择电流限制启动或突跳启动+电流限制模式，预先设置一个“电流上限”（通常为电机额定电流的2-4倍），确保启动转矩足够克服静摩擦，同时又不至于对电网造成过大冲击。

软停车功能对于泵类负载防止“水锤效应”尤为重要，需要设定合适的“斜坡下降时间”。所有参数初步设定后，应在空载或轻载状态下进行首次点动测试，观察电机转向是否正确，启动/停止过程是否平稳。然后逐步加载至额定负载，监测启动电流、电压曲线是否理想，并做微调。这个过程需要耐心与经验的结合。

安全防护与日常维护

安装的终点，是安全运行的起点。在正式通电前，必须进行最终检查：核对所有接线，清理柜内杂物，确认电源电压与设备额定电压一致。首次上电建议先不带负载，观察软启动器显示屏或指示灯状态是否正常。

运行中的安全防护同样重要。虽然软启动器本身具备多重电子保护，但外围电气保护不可或缺。主回路必须配备合适分断能力和脱扣特性的断路器或熔断器，作为短路保护的后备屏障。定期维护是保障其长期可靠运行的秘诀：包括定期清洁散热器风道灰尘，检查并紧固所有电源和控制端子（建议运行半年后进行一次全面紧固），监听运行中有无异常声响，记录运行参数和故障历史。

当设备报出故障代码时，不应盲目复位重启，而应根据说明书排查故障根源，是电源问题、负载问题还是设备本身问题。建立完善的巡检和维护档案，能将许多潜在故障扼杀在萌芽状态，确保这套精密的启动系统始终处于最佳战备状态。
