在现代工程测量与测绘领域，RTK技术以其高精度、高效率的特点，已成为不可或缺的利器。无论设备多么先进，若想获得真实可用的本地坐标，点校正 无疑是连接卫星坐标与地面实际位置的那座“关键桥梁”。本文将聚焦 苏一光RTK 设备，为您深入剖析点校正的奥秘与步骤，带您跨越从WGS-84坐标到北京54或地方坐标的精准转换之旅。

一、 校正核心：为何必须进行点校正？

当您打开苏一光RTK，接收到的原始坐标数据是基于全球地心坐标系的WGS-84坐标。这个坐标系统如同一个全球通用的“世界语”，但我们的工程项目通常建立在北京54坐标系、西安80坐标系 或某个地方独立坐标系 之上。这两种坐标系统在原点、尺度、方向上存在系统性差异。

点校正的本质，就是通过已知的、在两种坐标系下均有坐标的控制点，求解出一套转换参数。这套参数如同一个精密的“翻译器”或“适配器”，能够将RTK实时测得的WGS-84坐标，瞬间、准确地“翻译”成工程所需的当地平面坐标。没有这个步骤，测量数据就如同没有校准的尺子，数值再精确，也无法在实际工地中派上用场。理解这一点，是掌握所有后续操作的思想基石。

二、 校正基石：控制点的选择与布设艺术

校正的精度，一半取决于控制点本身的质量。选择与布设控制点绝非随意为之，而是一门关乎最终成果可靠性的科学。

控制点的数量是基础。理论上，一个点可求解平移参数（单点校正），但无法确定旋转与比例，精度无法保证，风险极高。两点校正可解算平移、旋转和比例因子，但仍缺乏检核条件。为了确保可靠性并检核残差，平面校正至少使用三个控制点，如需同时校正高程，则强烈建议使用四个及以上的控制点。

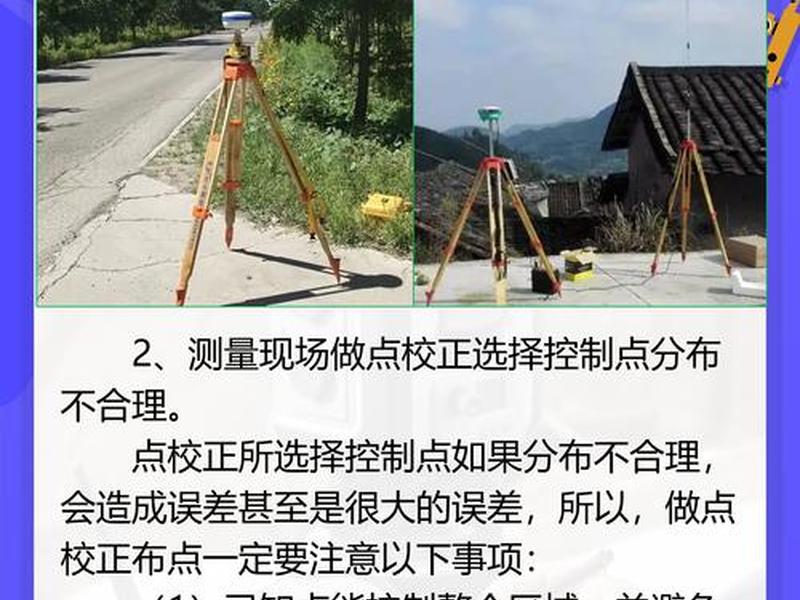

控制点的分布是灵魂。理想状态下，控制点应均匀分布在整个测区的外围边缘，将待测区域包围在内。例如，使用三个点应尽量构成一个大的正三角形，使用四个点则应接近正方形。必须严格避免所有控制点近乎排列在一条直线上，这种“线形分布”会严重扭曲转换模型，导致高程精度尤其恶劣，产生“短边控制长边”的致命缺陷。记住，好的控制网是精度保障的第一道防线。

三、 实操流程：苏一光RTK点校正步步为营

掌握了原理与前提，我们进入激动人心的实操环节。以常见的“基准站架设在未知点”模式为例，苏一光RTK点校正流程清晰可循。

第一步是准备工作。确保基准站与移动站设备电量充足，电台或网络连接通畅。在工程之星或相应手簿软件中，新建或选择正确的工程项目，设置好坐标系统参数，尤其是目标坐标系和中央子午线。

第二步是采集控制点WGS-84坐标。将移动站对中杆精确对中在已知控制点的标志上，待仪器获得固定解（如屏幕显示“固定”或精度因子达到要求）后，气泡严格居中，采集并保存该点的GPS坐标（即WGS-84坐标）。对每个参与校正的已知点重复此操作，务必保证每个点采集时的稳定与精准。

第三步是执行校正计算。进入软件的“参数计算”或“点校正”功能模块。在界面中，依次将刚才采集的控制点GPS坐标与对应的已知当地坐标配对输入。软件会自动采用最小二乘法等算法，计算并显示转换参数（如四参数或七参数）以及每个控制点的残差值。残差是检核已知点质量和测量操作是否正确的关键指标，需仔细审视。

四、 精度密钥：参数验证与现场检核

计算完成并非终点，验证是确保校正成功的临门一脚。软件计算出的水平残差和高程残差应在一个极小的范围内（通常要求小于2-3厘米）。如果某个点的残差异常偏大，首先应检查该点坐标输入是否正确，其次怀疑该已知点本身是否遭到破坏或存在错误。

最可靠的验证方法是现场检核。找一个或多个未参与本次校正计算的已知控制点作为检核点。用校正后的移动站去测量这个检核点，将测量得到的当地坐标与该点的已知坐标进行比较。二者的差值应在RTK标称精度及工程允许误差范围内。如果检核通过，说明校正参数可靠；如果不通过，则需重新检查控制点、测量过程或考虑增加校正点。

五、 避坑指南：影响校正精度的关键细节

在追求毫米级精度的世界里，细节决定成败。以下几个常被忽视的细节，可能正是误差的藏身之处。

仪器状态：定期对RTK接收机的基座对中器、光学对点器以及圆水准气泡、长水准管进行校准。一个微小的仪器常数误差，会在测量中被放大。观测环境：避免在高压线、大型金属构筑物旁进行校正点测量，强烈的电磁干扰会影响信号质量。避开树木、高楼造成的严重遮挡，确保天空开阔，卫星几何分布良好（PDOP值宜小于6）。

观测时机与时长：每个控制点采集时，应在固定解状态下保持稳定观测数个历元（如2-3秒以上），取平均值以削弱随机噪声。尽量避免在电离层活跃的日出日落时段进行高精度校正测量。参数应用：校正求得的参数具有区域性，仅适用于当前测区及相邻范围。将A测区的参数用于遥远的B测区，必然导致灾难性错误。每次转移到新测区，都应重新进行点校正。

六、 高阶应用：特殊场景与问题排解

即使遵循了所有步骤，实践中仍可能遇到棘手情况。例如，在狭长带状工程（如公路、管线）中，很难找到理想分布的控制点。应确保控制点覆盖线路两端及中部，并尽可能在垂直线路方向也有一定分布，同时必须增加检核点密度。

当发现校正后测量结果存在系统性偏差或扭曲时，应系统排查：已知点坐标是否准确？控制点标志是否稳固、未移动？采集WGS-84坐标时是否均为固定解？坐标系统、中央子午线设置是否完全正确？通过分段排查，往往能定位问题根源。

从理解坐标转换的宏大背景，到精心布设控制点的微观艺术；从按部就班的软件操作，到严谨细致的精度验证；再到对各类细节的敏锐洞察和对特殊问题的从容应对——掌握 苏一光RTK点校正，远不止于记住菜单点击顺序。它是一套融合了空间几何、测量原理与实践经验的完整技术体系。每一次成功的点校正，都是为RTK这把“利刃”精准开刃的过程。当参数无误、检核通过的那一刻，您手中的设备才真正与脚下的大地建立了精准无误的对话，后续所有的放样与测量数据，才拥有了值得信赖的基石。踏上测绘之旅，让精准从第一步开始。
