在工程测量与精密测绘的舞台上，全站仪自由设站法无疑是一颗耀眼的明星。它打破了传统测量对固定控制点和严格通视条件的束缚，将设站的自由度和作业效率提升到了前所未有的高度。无论是复杂地形的勘察，还是高楼林立的基坑监测，抑或是高速铁路的轨道精调，这项技术都扮演着至关重要的角色。灵活性的背后，是对测量精度更为严苛的追求。掌握其规范步骤并科学评定其精度，是从业者将这把“利器”发挥到极致的必修课。本文将深入剖析自由测站的关键实施步骤，并系统阐述如何对其测量精度进行科学、严谨的评定。

自由设站的核心原理与前置准备

自由设站法的灵魂在于“后方交会”原理。想象一下，你将全站仪架设在一个未知的、但视野开阔的任意位置（我们称之为待定点P）。仪器如同一个智慧的探测中心，它不需要知道自己的确切坐标，而是通过“观察”周围两个或更多个已知坐标的控制点（如A、B、C点），测量出到这些点的水平距离和水平方向角。这些观测值——距离和角度——构成了一个几何网络。

基于这个观测网络，通过严密的数学模型（如坐标转换和间接平差计算），仪器或后期处理软件便能反向解算出测站点P自身的精确平面坐标（Xp, Yp）以及仪器的定向方位角。一旦P点坐标和方位得以确定，整个以P为原点的局部坐标系便与全局坐标系建立了联系，后续所有对未知点的观测数据都能准确地转换到统一的工程坐标系中。

成功实施的前置准备至关重要。这包括：确保所使用的全站仪经过检定且在有效期内，其测角、测距精度满足项目等级要求；现场踏勘，识别并确认已知控制点的位置、稳定性和通视情况；根据测量任务和现场环境，预先规划可能的最佳设站位置，力求能同时观测到足够数量且分布良好的已知点，为高精度解算打下坚实基础。

规范化作业步骤详解

第一步是现场踏勘与选点。这不是随意找个地方架仪器。优秀的测量员会像战略家一样审视现场，选择一个稳固、安全、便于操作，且能同时与至少两个（为提高精度和可靠性，通常建议三个或以上）已知控制点通视的位置。点的分布应尽量构成良好的几何图形，避免所有已知点与待定点近乎共线或构成危险的“危险圆”情形，以保证解算的稳定性和唯一性。

第二步是仪器架设与整平对中。在选定的待定点P上，严谨地架设全站仪，进行精确的对中和整平。这一步是所有后续观测精度的物理基础，任何微小的偏差都会在后续计算中被放大。现代全站仪的高精度电子补偿器虽能补偿部分倾斜误差，但良好的初始整平不可或缺。

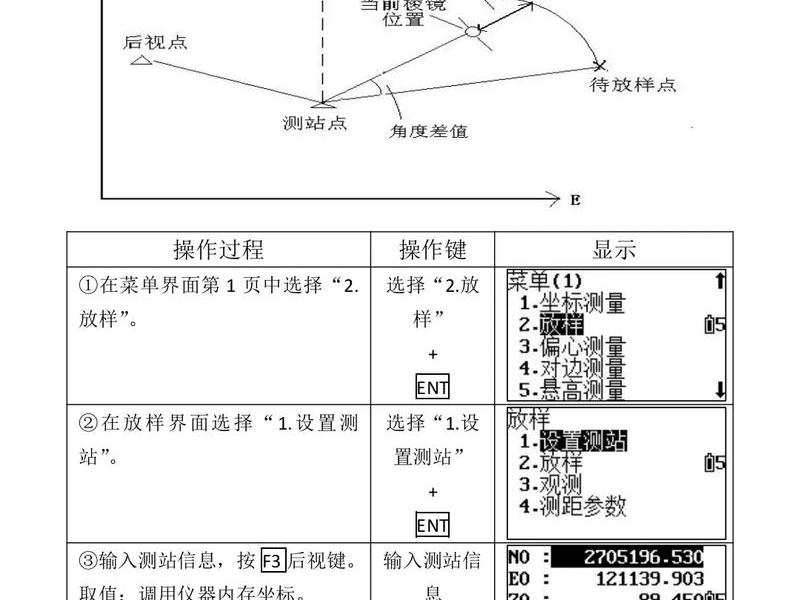

第三步进入观测与数据采集。精确照准每一个选定的已知控制点上的棱镜或目标。通常需要测量斜距、水平角、垂直角。为提高精度，应采用多个测回进行观测，取平均值以削弱偶然误差。观测顺序应遵循规范，例如采用“盘左-盘右”的观测方法以消除仪器视准轴误差和横轴误差的影响。所有观测数据需即时记录或自动存储。

第四步是数据解算与坐标确定。将观测得到的角度和距离值，连同已知控制点的坐标，输入全站仪内置程序或专业的后期处理软件。系统会基于最小二乘平差原理，自动解算出测站点P的最或是坐标和定向参数。软件会给出本次设站的各种精度评定指标，如点位中误差、定向中误差等，供作业员即时判断设站质量是否合格。

精度评定的关键指标分析

精度评定不是一句“大概准确”，而是一系列可量化的科学指标。首要的是点位中误差。它直接反映了通过后方交会计算出的测站点P其坐标值的不确定性范围。这个值由观测值的精度（仪器标称精度）、已知点本身的精度、以及观测图形的几何强度共同决定。一个优秀的自由设站结果，其点位中误差应远小于工程要求的控制点精度限差。

其次是定向中误差。它代表了测站坐标系与全局坐标系之间旋转角度的不确定性。定向精度直接影响后续所有观测点的方位。如果定向误差过大，即使测距再准，放样或测量的点位也会在方向上产生显著偏离。控制点的几何分布，特别是它们与测站点构成的夹角大小，对定向精度有决定性影响。

观测值的残差和单位权中误差也是重要的内部符合精度指标。在平差计算后，每个观测值（如某个方向或某条边长）都会有一个计算值与观测值之间的差值，即残差。残差的分布和大小反映了观测数据的内部一致性。单位权中误差则综合反映了观测质量的整体水平。这些指标共同构成了一张精度“体检报告”。

影响精度的主要因素剖析

精度并非凭空而来，它受到一个复杂系统的影响。观测图形强度是几何因素的核心。如同三角形结构最稳定一样，已知控制点与测站点构成的图形越开阔、越接近等边三角形，解算的精度和可靠性就越高。反之，如果点几乎排列在一条直线上，图形强度极弱，微小的观测误差就会导致解算结果产生巨大波动，即所谓的“病态”问题。

仪器与人为操作误差是直接的技术因素。全站仪本身的测角、测距精度是天花板。棱镜常数设置错误、仪器与棱镜对中整平不精确、目标照准偏差、大气折光影响未加考虑等，都会直接降低原始观测数据的质量。多测回观测正是为了削弱这类偶然误差。

已知控制点自身的质量是常常被忽视的基石因素。自由设站的精度不可能超越已知点的精度。如果作为起算数据的控制点本身坐标就有误差，或者点位发生了位移而不自知，那么无论后续观测多么精确，解算出的测站坐标和所有新测点坐标都将包含这个系统性偏差。使用前必须确认已知点的可靠性和现势性。

精度优化与质量控制策略

追求极致精度需要主动的策略。增加多余观测是最有效的手段之一。即观测多于最低要求（2个点）的已知控制点。例如观测4-5个分布良好的已知点。平差过程会利用这些多余观测值进行自我检核和误差分配，显著提高解算结果的精度和可靠性，并能探测出可能存在粗差的观测值。

优化观测方案体现在细节中。选择成像清晰、稳定的观测时间，避免强光、雾霾、热浪抖动的影响。确保棱镜与仪器高度测量准确，以进行精确的球气差改正。在可能的情况下，缩短测站与待测点、已知点之间的距离，因为距离越短，测距误差和角度误差对点位的影响通常越小。

建立内外业一体化的质量控制流程。内业解算时，严格审查软件输出的所有精度统计信息，不满足精度要求的设站必须重测。在外业，可以采用“闭合检查”的方法，即从自由设站点测量另一个已知点（未参与解算的点）的坐标，与已知坐标比对，进行外部检核。只有通过内外业多重检核的成果，才能交付使用。

在典型工程中的应用与精度验证

在高速铁路CPIII控制网测量中，自由设站边角交会法是核心工艺。测量时，全站仪在轨道附近自由架站，观测前后各数对CPIII控制点（已知点）。通过高精度、多测回的观测和平差，不仅能以亚毫米级的精度确定测站坐标，更能同步获取所有CPIII点的精密相对坐标，从而保障轨道的高平顺性。其精度评定已形成一套严苛的行业标准。

在深基坑变形监测中，自由设站法展现了其无与伦比的适应性。基坑周边环境复杂，传统工作基点极易被破坏。监测人员可在基坑影响范围外的稳定区域架站，观测多个远处基准点完成设站，然后对基坑围护结构上的监测点进行多期观测。通过比较各期坐标变化来分析位移。精度评定确保能可靠地捕捉到毫米级的变形。

在复杂地形数字化测图中，测量员可以灵活选择视野最佳的制高点设站，一次性采集大片区域的地物地貌点。其精度必须满足成图比例尺的规范要求。通过检查点（已知地物点）来反验证自由设站测量的实际精度，是工程中常见的验证手段，确保了数字线划图（DLG）或实景三维模型的几何精度。
