在信息奔流的数字时代，稳定可靠的移动通信网络如同现代社会的血脉。无论是构建5G宏站、部署室内分布系统，还是架设应急通信车，移动站的安装都是将蓝图化为现实的基石工程。而一套详尽直观的移动机站安装图片大全，则是工程师手中的“可视化圣经”，能将复杂的规程转化为清晰的步骤。本文将深入探讨移动站安装的核心要点，并结合丰富的视觉指引，为您揭开高效、规范安装的神秘面纱。

安装前的精密筹划：工欲善其事

任何卓越工程的起点，都源于周密的准备。移动站安装绝非简单的硬件堆砌，它是一场对细节、规范与安全的全面预演。

首要任务是深度的现场勘查。工程师需要像侦探一样，审视安装环境：机房承重是否达标？户外抱杆的直径与壁厚是否符合设备要求（通常为直径60-120mm，壁厚不小于4mm）？GPS天线的安装位置能否避开强电磁干扰源和雷击高风险区？这些细节直接决定了后续工程的成败与设备寿命。一份详尽的勘查报告，是后续所有行动的“宪法”。

紧接着是工具与物资的盛宴。从精准的力矩扳手（用于紧固螺栓，如AAU安装支架要求力矩达40N·m），到专业的光纤熔接机；从各种规格的射频电缆、电源线，到防水胶带、扎带、螺丝及安装支架。开箱验货环节至关重要，需对照清单仔细核对BBU、AAU/RRU、天线、电源模块等核心设备，检查有无运输损伤。精良的“兵器”与完好的“弹药”，是打赢安装战役的前提。

是规则与意识的武装。安装人员必须熟知安全操作规程，包括高空作业规范、用电安全、防静电措施等。清晰的施工流程图和时间表，能确保多工种协同作业井然有序，避免返工与延误。这一步的用心程度，往往在无形中规避了未来无数的运维风险。

核心设备安装图解：BBU与AAU的精准落位

进入实战阶段，核心设备的安装是重中之重。BBU作为基站的“大脑”，通常部署于室内机房或机柜内。

BBU的安装犹如将精密仪器嵌入定制座驾。以常见的19英寸标准机柜安装为例，首先需确保机柜安装稳固、垂直。将BBU设备（如华为V9600，尺寸为6U高）平稳推入机柜指定托架，对准两侧导轨。随后，在机柜固定筋的对应位置安装浮动螺母，并用M6螺丝以规定力矩紧固，确保设备无晃动。安装单板时，需按住模块前面板的蓝色按钮，向外扳动扳手使连接器脱开，取出假面板，再将新单板对准槽位平稳推入，直至扳手锁紧。这个过程，图片大全中常以特写展示螺丝孔位、扳手状态，让生硬的文字描述变得一目了然。

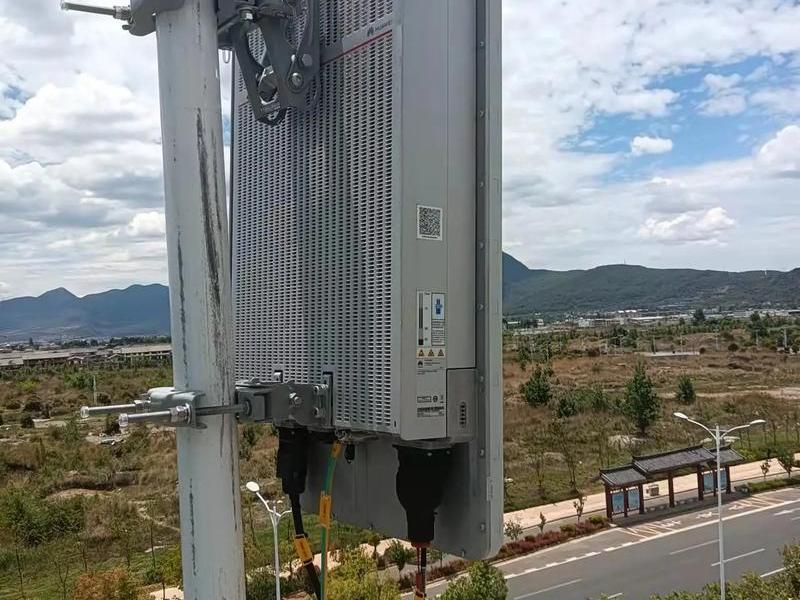

AAU（有源天线单元）或RRU的户外安装，则充满了力量与技巧的结合。图片序列通常会展示：如何将安装支架的上、下部分与设备主体用高强度螺栓组合件紧固；如何通过支架上的弧形滑槽调节下倾角，并用侧面的支撑杆与螺钉锁定角度。吊装上抱杆是惊心动魄的一环，需借助牵引绳，由地面人员配合塔上人员，将沉重的设备平稳靠向抱杆，再用长螺栓、螺母、垫片组合将其牢牢固定在抱杆上。每一张展现螺栓穿行、力矩扳手读数的图片，都是对“规范”二字最直观的诠释。

天馈系统与GPS部署：捕捉无形信号的触角

天馈系统是基站与外界对话的“口舌”，而GPS则是为整个系统提供精准时间同步的“心脏起搏器”。

天线安装追求方位、俯仰角的极致精确。对于板状天线，安装支架的组装、与抱杆的固定、方位角罗盘校准、俯仰角量角器调整，每一步都需图片引导。图片会强调天线与障碍物的净空距离，以及多天线之间的隔离度要求，避免信号相互干扰。馈线布放则是一门艺术，要求走线平直、弯曲半径合规（避免信号衰减），并采用馈线卡固定，做到整齐美观、受力均匀。

GPS天线的安装位置选择堪称“风水学”。它应安装在开阔无遮挡的场地，高于屋面至少30厘米，远离楼顶边缘和墙角（易遭雷击），并务必避开其他通信天线的主瓣辐射方向。安装图片会详解“蘑菇头”天线与不锈钢抱杆的连接，以及至关重要的防水处理工艺——“1+3+3”防水法（1层绝缘胶带，3层防水胶带，再3层绝缘胶带），确保接头处滴水不漏。馈线长度需精确计算，过长（如超过120米）可能需加装功率放大器，图片会展示不同规格馈线（如1/4英寸）的允许传输距离表。

线缆连接与电源接地：构建能量的神经网络

错综复杂的线缆是基站的神经网络，其连接质量直接关乎信号质量与设备安全。

室内线缆连接规范森严。电源线、接地线、光纤、射频跳线各有其道。图片会清晰区分不同线缆的走线路由，强调强弱电分离、交直流分槽。光纤连接尤为关键，熔接点的损耗必须控制在极低范围，图片常展示熔接机的操作界面与热缩管保护完成后的效果。BBU侧的光纤接口、电源接口、传输接口，AAU侧的电源与光/电接口，其连接顺序、插拔手法（如先拔光纤再断电）都有标准流程，一图胜千言。

供电与接地是生命线。直流供电场景需区分-48V电源的正负极，连接牢固；交流供电需确保电压稳定。接地更是安全之盾，设备机壳、防雷器、走线架等都需通过黄绿色接地线汇接到机房总接地排，接地电阻必须符合规范（通常小于5欧姆）。图片中粗壮的接地铜排和规整的接地线束，传递着一种可靠的安全感。

安装后检查与测试验证：点亮前的最后安检

安装完成并非终点，全面细致的检查与测试才是交付前的临门一脚。

物理安装检查是第一环。对照检查清单，逐项确认：所有螺丝是否紧固？标签是否清晰、正确（包含设备名称、端口、走向等信息）？线缆绑扎是否整齐、无应力？防水处理是否到位？GPS天线护套底部是否未做防水（以防水汽积聚）？这些细节图片，是验收时无可辩驳的证据。

上电测试与软件调试是激活系统的关键。在确保所有连接无误后，方可分级上电。通过网管系统远程登录设备，检查硬件状态、下载并激活软件版本、配置基站数据。随后进行关键的无线性能验证，包括利用专用仪表测量发射功率、接收灵敏度，检查驻波比是否正常，以及进行简单的业务拨打测试。这一阶段的成功，意味着无形的信号即将从这座钢铁与硅基的构造物中澎湃涌出。

移动机站安装图片大全的价值与应用

一套优秀的移动机站安装图片大全，远不止是步骤的罗列，它是一套多维度的知识载体。

它是新手工程师的“无声导师”。通过高清特写、步骤分解图、三维爆炸图甚至动画演示，将枯燥的安装手册转化为直观的视觉流程，极大降低了学习门槛与误操作风险。例如，快锁式紧固件（如DZUS D9 Tech Line）的“¼转”锁定机制，通过图片展示其扳动角度与锁止状态，理解起来轻而易举。

它也是质量控制与经验传承的“标尺”。标准化的安装图片确立了工艺标杆，便于在施工过程中进行比对和检查。那些收集了典型错误案例（如错误的防水包扎、过小的馈线弯曲半径）的图片，更是宝贵的经验库，能有效防止同类问题重复发生。在5G时代，面对Massive MIMO设备更复杂的安装与天线校准需求，高质量的图片与视频教程价值愈发凸显。

以上是关于移动站安装教程、移动机站安装图片大全的介绍，希望对想了解建站百科知识的朋友们有所帮助。
