科力达全站仪放样步骤、科力达全站仪坐标放样操作步骤 ,对于想了解建站百科知识的朋友们来说，科力达全站仪放样步骤、科力达全站仪坐标放样操作步骤是一个非常想了解的问题，下面小编就带领大家看看这个问题。

在波澜壮阔的工程建设与精密测绘领域，如何将图纸上冰冷的坐标数据，转化为大地上鲜活而准确的点位？这不仅是技术的挑战，更是艺术与科学的完美融合。科力达全站仪，作为测量工程师手中的“空间画笔”，其坐标放样功能正是实现这一转化的核心魔法。本文将为您层层揭开科力达全站仪坐标放样操作步骤的神秘面纱，从基础设置到高级应用，提供一套清晰、完整、可快速上手的行动路线图，助您驾驭仪器，精准描绘蓝图。

一、 放样前的精密准备：奠定成功基石

任何伟大的工程都始于周密的准备，坐标放样也不例外。在按下开机键之前，充分的准备工作是确保后续步骤流畅、数据精准的关键。

是仪器的安置与整平。选择一处稳固、视野开阔的测站点，仔细架设三脚架，确保高度适宜、架头大致水平。将科力达全站仪安全安装于基座上，通过操作盘上的电子气泡或物理水准管，精确调平仪器。这个步骤看似基础，却直接决定了仪器轴系误差的大小，是后续所有角度和距离测量精度的根本保障。别忘了量取并记录仪器高，这是计算放样点实际高程不可或缺的数据。

是数据的准备与核对。放样的本质是将设计坐标在现场标定出来。必须提前获取并反复核对测站点坐标、后视点坐标以及所有待放样点的坐标数据。建议将数据预先输入仪器或存储在配套的手簿中，避免现场输入错误，提高作业效率。清晰的准备工作，如同战士出征前擦亮的枪，让你在接下来的操作中信心十足。

二、 核心第一步：测站与后视的精准建立

建立测站和后视方向，是构建整个测量坐标系的基础，相当于为全站仪“赋予灵魂”，告诉它“你在哪里”以及“哪边是北”。

操作时，在仪器主菜单或按功能键进入“放样测量”程序。选择“设置测站”功能，这里需要输入或从内存中调用预先准备好的测站点坐标，包括北坐标（N或X）、东坐标（E或Y）和高程（Z）。输入完毕后确认，仪器便记住了自己的位置。

紧接着，进行更为关键的后视定向。选择“设置后视”功能，同样输入或调用后视点的坐标。仪器会计算出从测站点到后视点的理论方位角。你需要精确转动望远镜，照准架设在后视点上的棱镜中心。当十字丝精确对准后，在仪器上确认“照准”。这一步骤的本质，是将仪器的水平度盘读数与真实的方位角系统对齐，从而建立起一个与设计图纸完全一致的现场坐标系。定向的精度，直接决定了所有后续放样点位的方向准确性。

三、 放样点位的实战指引：从数据到实地

完成建站后，激动人心的放样环节正式开始。这是将虚拟坐标变为实地桩位的过程，充满了操作的技巧与指挥的艺术。

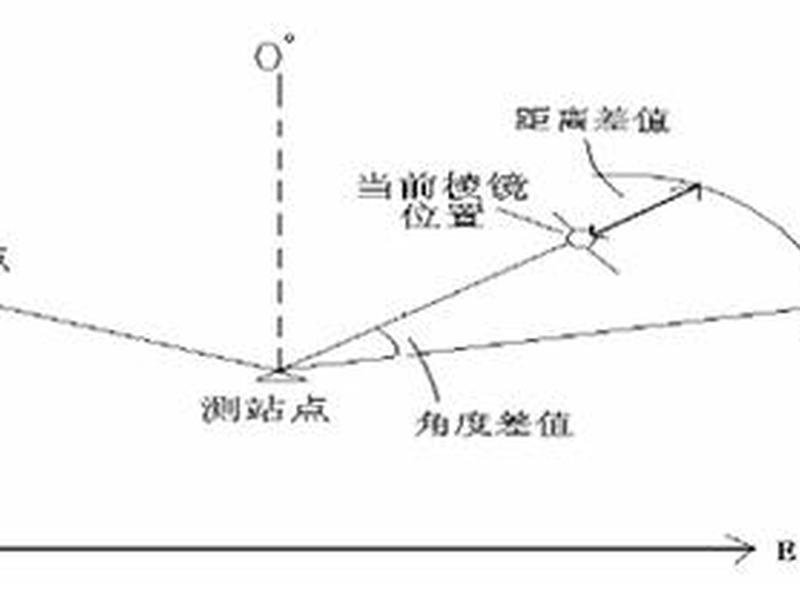

在放样界面中，选择“设置放样点”或类似功能，输入第一个待放样点的坐标。确认后，仪器屏幕通常会显示两个关键差值：角度差（dHA或dHR）和距离差（dHD）。你的首要任务是“找方向”：松开水平制动螺旋，根据屏幕提示（通常是箭头指示或正负号），水平转动仪器望远镜，直至角度差显示为0°0′0″。望远镜的视准线方向，就是测站点到放样点的精确方向。

锁定水平制动螺旋，指挥持棱镜的助手沿此视线方向前后移动。然后，照准棱镜，按下“测距”或“平距”键。仪器会测量出现场棱镜位置到测站点的实际平距，并与理论值比较，显示出距离差值。根据“向前”或“向后”的提示，指挥助手移动棱镜。如此反复测距、调整，直至角度差和距离差都接近于零。棱镜杆底部所对的地面点，就是你要寻找的放样点位，做好标记即可。

四、 进阶功能探秘：参考线与弧线放样

除了基本的点坐标放样，科力达智能全站仪（特别是安卓系统型号）还提供了更强大的参考线放样和参考弧放样功能，专门应对道路、渠道、弧形建筑等线性工程挑战。

参考线放样适用于所有直线型轴线工程。你只需在现场或通过坐标定义一条基线（起点和终点），仪器便会以此基线为基准，建立起一个局部坐标系。随后，你只需输入待放样点相对于这条基线的横向偏距和纵向里程，仪器便能直接指引你找到点位。这种方法避免了反复输入大量绝对坐标的繁琐，特别适用于按固定间隔布设桩位。

而对于广场、弯桥、体育场馆等弧形轴线，参考弧放样功能堪称神器。你可以通过定义圆心和起点、起点终点和半径等多种方式，首先在现场“创造”出一条虚拟的圆弧基线。之后，输入待放样点相对于该弧线的弧距和径距（向内或向外的垂直距离），仪器便能计算出该点的绝对坐标并进行放样。这大大简化了复杂曲线结构的现场实施难度，将复杂的几何计算交给仪器完成。

五、 成果检核与误差控制：确保万无一失

放样工作绝非“一放了之”，严格的检核是测量工作的生命线。一个点放样完成后，必须进行回测或换方法检核，以确保其绝对正确。

最常用的方法是“倒镜法”检核。在放样点架设棱镜，在全站仪中切换到“坐标测量”模式，测量该点的实际坐标。将实测坐标与设计坐标进行比对，差值应在允许的误差范围（如平面位置±1cm，高程±2cm）之内。如果超限，必须分析原因，是建站误差、定向误差、还是放样操作误差，并重新进行放样。

对于重要点位，应采用“后方交会”或其他独立方法进行二次确认。养成良好的检核习惯，不仅能及时发现错误，避免工程事故，更是对职业信誉和专业精神的坚守。记住，测量上没有“大概”和“差不多”，只有“是”与“不是”。

六、 效率提升与技巧锦囊：从熟练到精通

掌握基础步骤后，一些实用的技巧能让你的工作效率倍增，应对现场复杂情况更加游刃有余。

善用“文件管理”功能。将同一个项目的所有测站、后视、放样点坐标预先编辑成文件导入仪器，作业时直接调用，可避免现场手动输入的失误和耗时。对于放样点众多的项目，此方法优势明显。

理解“前后左右填挖”提示。在智能放样界面，仪器会直观显示棱镜需“向前/向后”移动多少米，“向左/向右”移动多少米，以及“填/挖”多少米（高程差）。根据这些提示指挥助手，可以极大缩短搜寻时间，实现快速精准定位。

注意环境与仪器的维护。强日光下使用遮阳伞保证屏幕清晰；避免在高温、剧烈温差或震动环境下长时间作业；定期对仪器进行校准和保养。精密的仪器是你的伙伴，善待它，它才会回报你以精准的数据。
