在建筑工程、道路施工、土地测绘等领域，精准的测量是工程质量的基石。全站仪作为现代测绘的核心工具，其操作的准确性与效率直接关系到整个项目的成败。科力达全站仪凭借其智能化的操作界面和稳定的性能，成为众多测绘工程师的首选。本文将深入解析科力达全站仪的建站与放样步骤，带您走进精密测量的世界，掌握从仪器设置到实地标定的完整流程，为高效、精准的施工测量提供坚实保障。

一、建站准备：测量前的精密校准

建站是全站仪工作的起点，如同战士出征前的装备检查，任何细微的疏忽都可能导致后续数据的偏差。科力达全站仪的建站准备主要包括仪器的安置与初始化。

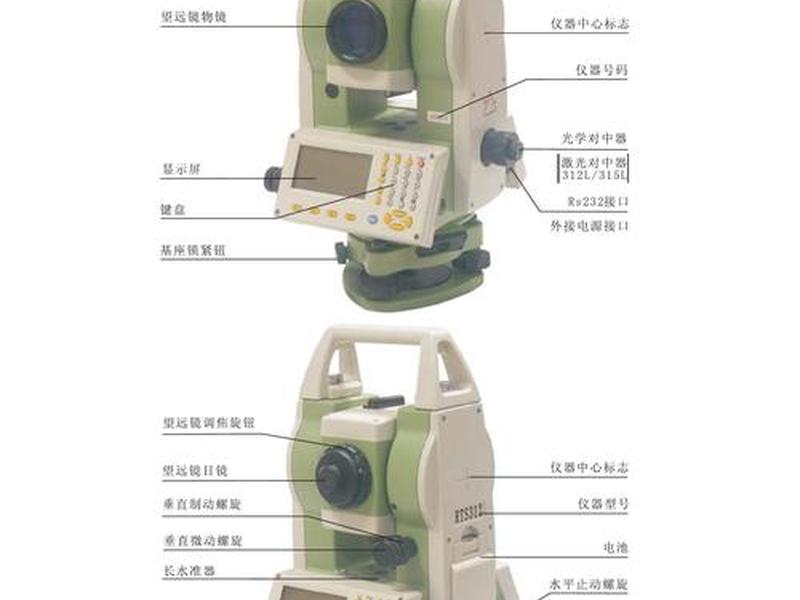

需要选择稳固的测站点，架设三脚架并进行粗略整平。将全站仪安装到三脚架上，通过调整脚螺旋使圆水准器气泡居中，完成仪器的对中与整平。这一过程需要耐心与细致，确保仪器处于水平状态，这是所有测量数据准确的前提。

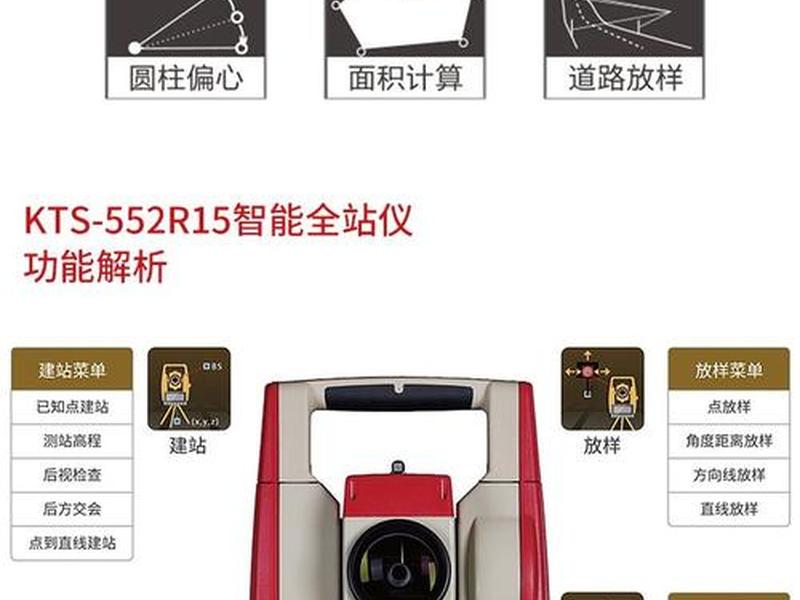

开机后，仪器会进行自检。科力达智能全站仪通常配备绝对编码度盘，开机后无需初始化即可保留角度信息，大大提升了工作效率。进入主菜单后，选择“坐标测量”或直接点击“建站”图标，即可开始测站设置。需输入测站点的坐标数据，这些数据可以手动输入，也可以从仪器内存中调用预先存储的已知点坐标。

建站准备的最后一步是输入仪器高。使用卷尺准确量取从测站点地面到仪器横轴中心的高度，并输入仪器。如果使用棱镜，还需输入目标高（棱镜高）。完成这些设置后，测站点的坐标系统就初步建立起来了，为后续的后视定向奠定基础。

二、后视定向：确立空间的坐标基准

如果说建站是确定了测量的“原点”，那么后视定向就是确定了坐标系的“方向”。这一步是赋予全站仪方向感的关键，决定了后续所有测量和放样数据在空间中的正确指向。

科力达全站仪的后视定向主要有两种方式：坐标定后视和角度定后视。在已知点建站中，最常用的是坐标定后视。完成测站点设置后，选择“设置后视”功能，输入后视点的坐标。后视点必须是另一个已知坐标点，且与测站点通视。仪器会计算出从测站点到后视点的理论方位角。

接下来，将望远镜精确照准架设在后视点上的棱镜中心。这一操作需要精细调整，确保十字丝与棱镜中心严格重合。照准后，仪器会提示测量或确认。点击确认后，仪器便将当前视线方向与计算出的理论方位角进行匹配，从而完成了坐标系的定向。

定向完成后，建议进行后视检查。测量后视点的坐标，与已知坐标进行比对。如果偏差在允许范围内（通常要求毫米级），则说明定向成功；如果偏差较大，则需要检查测站点坐标、后视点坐标输入是否正确，或者重新进行对中整平和照准操作。严谨的后视检查是保证整个测量工作精度的防火墙。

三、数据检核：筑牢精度的双重保险

在紧张的施工环境中，信任仪器数据的前提是经过严格验证。科力达全站仪建站完成后，进行数据检核是必不可少的一环，它能有效发现并纠正人为操作或环境带来的潜在误差。

最直接的检核方法是测量第三个已知点。在完成测站设置和后视定向后，将棱镜架设在另一个既非测站也非后视的已知控制点上，用全站仪测量该点的坐标。将测量得到的坐标值与该点的已知坐标值进行对比，检查两者在平面位置和高程上的差值。合格的建站，其差值应完全符合工程测量的精度规范要求。

另一种检核方式是检查仪器的残差。在一些科力达全站仪的建站程序中，完成定向后会显示定向残差。这个数值反映了后视测量值与理论计算值之间的吻合程度。通常，残差值应控制在很小的范围内，例如几秒之内。较大的残差往往意味着照准不精确、数据输入错误或控制点本身存在问题。

在长测程或高精度要求项目中，还可以采用变换仪器高的方法进行检核。轻微改变仪器高后重新建站，再测量同一组已知点，观察坐标结果的一致性。通过多层次、多方法的交叉检核，可以最大程度地确保建站结果的可靠性，让后续的放样工作充满信心。

四、点放样操作：将蓝图落于实地

放样是测量工作的终极目的，是将设计图纸上的坐标点精准标定到实际地面的过程。科力达全站仪的点放样功能直观高效，是连接虚拟设计与实体建造的桥梁。

建站检核无误后，即可进入放样菜单，选择“点放样”功能。在放样界面中，需要输入或调用待放样点的设计坐标。科力达仪器支持手动输入、从内存文件调用等多种方式。输入完成后，仪器会自动计算出该点相对于测站点的角度和距离。

屏幕会显示导向信息，通常包括“左转/右转”的角度差和“前进/后退”的距离差。根据“右转”或“左转”的提示，水平转动仪器望远镜，直至水平角差值显示为0或接近0，这意味着望远镜的视准线已经对准了放样点的方向。然后，指挥持棱镜的助手沿此视线方向移动。

助手移动过程中，全站仪需持续跟踪测量。屏幕会实时显示“前后”、“左右”和“填挖”信息。“前后”指示棱镜需沿视线方向移动的距离，“左右”指示垂直于视线方向的偏差，“填挖”则表示高程上的差值。助手根据这些提示移动棱镜，当三项信息都显示为“0”或符合要求的微小误差时，棱镜杆底部所在位置即为要放样的实地点位，做好标记即完成一个点的放样。

五、参考线放样：应对复杂线性工程

对于道路、渠道、管线等线性工程，单个点放样效率低下，科力达全站仪的参考线放样功能则能大显身手。它通过定义一条基线，快速放样出与基线有固定偏距的一系列点位，极大地提升了线性结构物施工的效率。

参考线放样的第一步是定义基线。在“放样”菜单中选择“参考线放样”，进入设置界面。首先需要定义基线的起点和终点，通过输入或调用这两点的坐标来确定基线的空间位置和方向。这条基线可以是一条设计道路的中心线，也可以是任何一条已知的参考直线。

定义基线后，需要设置参考线相对于基线的位置参数。这包括“横偏移”（垂直于基线的水平距离，左负右正）、“纵偏移”（沿基线方向的偏移量）和“旋转角”。通过组合这些参数，可以定义出一条与基线平行或成一定角度的施工参考线。例如，在道路施工中，基线是道路中线，通过设置固定的横偏移，即可快速放样出路边石或路基的边缘线。

参数设置完毕后，即可开始放样。仪器会引导测量员找到相对于参考线符合设计偏距的点位。在实际操作中，只需将棱镜置于大致位置，仪器便会立即计算出当前位置与目标位置的横向、纵向及高程偏差，引导测量员快速精准定位。这种方法特别适用于需要批量、等距放样的场景，是现代化流水线施工中不可或缺的测量利器。

六、问题排查与精度保障

即使按照规范操作，在实际测量中仍可能遇到各种问题。了解科力达全站仪常见问题的成因与解决方法，是保障测量工作顺利进行的最后一道屏障。

信号问题是常见困扰之一。在测量时若出现“信号弱”提示，首先应检查棱镜是否对准仪器，镜面是否清洁。在长距离测量时，大气抖动和能见度也会影响信号。确保仪器和棱镜之间无遮挡，必要时使用更高反射效率的棱镜。仪器测距时间过长或测程变短，可能与测距头信号稳定性有关，这类问题通常需要专业检修。

坐标数据异常是另一个关键点。如果放样点整体出现系统性偏移或对称错误，首先要检查建站数据输入是否正确，特别是测站点和后视点的坐标是否对应，以及坐标输入顺序（NEZ还是ENZ）是否与仪器设置一致。科力达仪器可在模式设置中检查并修改坐标显示顺序。仪器指标差被意外改动也会导致角度测量出现系统性偏差，这种情况需送交专业机构校正。

对于高程测量误差，特别是前后视高差过大的情况，需要检查仪器高和棱镜高的输入值是否准确。在三角高程测量中，还要考虑地球曲率和大气折光的影响，对于长距离高精度传递，需使用合适的模型进行改正。日常使用中，养成良好的操作习惯——如对中整平仔细、数据双人复核、定期仪器检定——是预防问题、保障精度的最有效途径。

精准丈量世界，科技构筑未来

科力达全站仪的建站与放样，是一套环环相扣、严谨精密的空间语言翻译过程。从测站与后视的坐标输入建立起测量基准，到严格的数据检核筑牢信任根基，再到灵活多样的点放样与参考线放样将数字坐标转化为实地标记，每一步都凝结着现代测绘技术的智慧。掌握这些步骤，不仅意味着熟练操作一台仪器，更是掌握了在广袤大地上精准描绘蓝图的主动权。在智能化测绘日益普及的今天，科力达全站仪以其稳定可靠的性能，持续助力建设者将每一个设计精准落地，用毫米级的精度，丈量当下，构筑未来。
