在测绘与工程测量的精密世界里，RTK技术如同为测量员装上了“天眼”，而这一切高精度作业的基石，正是基准站的正确设置。一个稳定可靠的基准站，是移动站能够获得“固定解”的生命之源。对于广大使用科力达RTK设备的工程师和测量员而言，掌握其基准站的设置精髓，无疑是打通高效、精准作业任督二脉的关键。本文将为您层层剥茧，深入剖析科力达RTK基准站设置的奥秘，从环境选址到参数配置，从模式选择到故障排查，为您呈现一份即学即用的权威指南。

一、 站址选择：奠定信号的基石

基准站的架设绝非随意为之，其选址是影响整个RTK系统性能的首要环节。一个理想的站址，能为差分信号提供纯净、强大的发射环境。

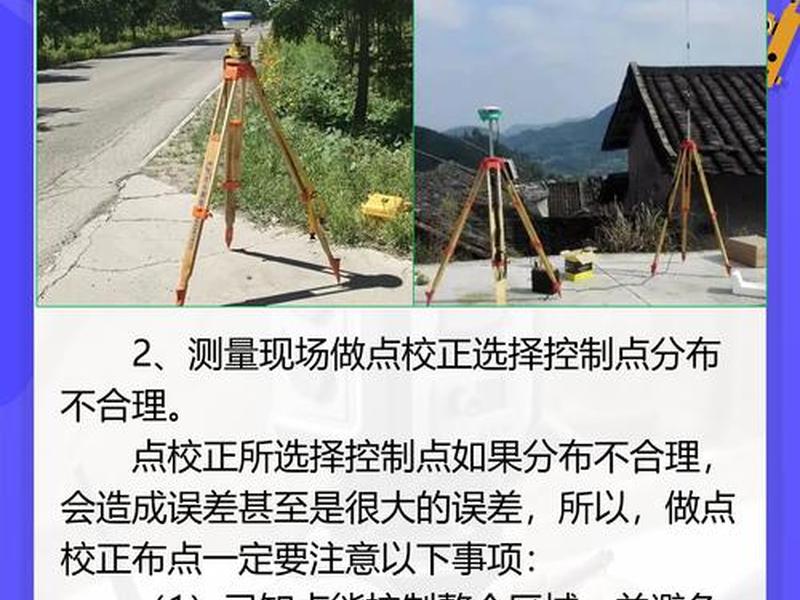

必须追求视野的绝对开阔。基准站应尽可能架设在地势较高的地点，例如楼顶、小山丘顶或开阔的平地上。核心原则是确保GPS天线对天空的视野尽可能广阔，避免任何方向上有超过15度仰角的遮挡物，如高楼、大树、山体等。这些遮挡物会严重削弱卫星信号的接收质量，导致基准站自身定位不准，进而影响差分数据的可靠性。

必须远离各类电磁干扰源。高压输电线、变电站、大型无线电发射塔、雷达站等设施周围会产生强烈的电磁场，严重干扰RTK电台信号的发射与接收。同样，水面（湖泊、河流）和茂密的树荫下也需避开，因为它们会导致信号产生多路径效应，即信号通过不同路径反射后到达天线，引起测量误差。理想情况下，两个三脚架（主机架和电台天线架）之间应保持至少三米距离，并将电台天线架设在更高的位置，以优化信号覆盖。

还需考虑作业区域的整体覆盖。如果测区范围较大，基准站应尽量架设在测区中央，使得其发射的差分信号能够均匀覆盖所有作业点，避免边缘区域信号衰弱。架设时，基准站主机只需大致水平即可，但若架设在已知控制点上，则必须使用基座并进行严格的对中与整平，以发挥控制点的坐标基准作用。

二、 硬件连接：构建能量的脉络

正确的硬件连接是基准站正常启动的物理保障。看似繁琐的线缆，每一条都肩负着传输数据或电力的重要使命。

基准站系统的核心连接线是“多用途电缆”。这是一条“Y”形线缆，负责将基准站主机、外挂电台和蓄电池三者串联起来。连接时，需将电缆的红色五针插头牢固接入基准站主机底部的对应接口；将黑色插头接入外挂电台的数据端口；将红黑夹子分别夹在蓄电池的正负极上。这个过程必须确保每个接口插紧、锁死，避免因晃动导致虚接或断电。

电台发射天线的安装同样关键。天线应安装在专用的天线三脚架上，并尽可能架高，以提升信号发射距离。天线与电台之间的连接线应理顺，避免缠绕或过度弯折。要确保为基准站主机和电台供电的蓄电池电量充足，在长时间作业前最好进行充电检查。如果使用内置电台模式或网络模式，则需确保主机内或手簿中已插入有效的SIM卡，并安装好相应的网络天线。

所有硬件连接完毕后，方可进入开机流程。正确的顺序是：先打开基准站主机电源，再打开外挂电台电源（若使用）。观察主机面板上的指示灯状态，卫星灯常亮表示已成功锁定卫星，STA灯（数据链灯）有规律地闪烁（通常为一秒一次）则预示着基准站正在正常发射差分信号。

三、 软件配置：注入灵魂的指令

硬件是躯体，软件配置则是赋予基准站灵魂的关键步骤。通过手簿上的工程之星软件进行设置，是大部分用户的操作界面。

第一步是建立蓝牙连接。打开手簿和工程之星软件，进入“配置”->“仪器连接”，点击“扫描”，在列表中选择对应的基准站主机机身号，点击“连接”。成功连接后，软件界面会显示当前主机信息。

第二步进入核心设置。在“配置”菜单中选择“仪器设置”，然后点击“基准站设置”。这里有几个至关重要的参数需要仔细设定：“差分格式”通常选择国际通用的RTCM3.2或RTCM3.0，以确保与移动站兼容；“基站启动坐标”在大多数情况下选择“自动单点启动”，然后点击“外部获取”->“获取定位”，让主机自动获取当前单点定位坐标作为基准；天线高需根据实际量取方式（直高、斜高等）正确选择和输入。

第三步，也是决定基准站工作模式的一步，是设置“数据链”。根据作业模式的不同，选择截然不同的路径。如果使用“外置电台”模式，则需将数据链选为“外置电台”，电台的频道和功率需在外挂电台上手动设置。如果使用“内置电台”模式，则选择“内置电台”，并在后续的“数据链设置”中设定与移动站一致的通道号。如果使用先进的“网络1+1”或“CORS”模式，则需选择“接收机移动网络”，并进行详细的服务器IP、端口、账号、密码和接入点（通常是基准站机身号）配置。

四、 模式详解：网络与电台的抉择

科力达RTK基准站主要有两种主流工作模式：电台模式与网络模式。理解它们的差异，能帮助用户根据现场条件做出最优选择。

电台模式是传统且稳定的方式。它依靠基准站的外挂或内置电台发射差分信号，移动站通过电台接收。其优点在于不依赖手机网络，在无网络信号的偏远地区依然可以作业，且信号延迟极低。缺点是传输距离受电台功率和地形影响较大，通常为几公里到十几公里，且需要额外的电台设备和天线，架设稍显复杂。在设置时，务必确保基准站与所有移动站的电台通道、协议和差分格式完全一致。

网络模式则是现代化、高效率的代表，尤其是“网络1+1”模式。在此模式下，基准站通过内置SIM卡接入互联网，将差分数据上传到指定的服务器；移动站同样通过网络从服务器下载差分数据。其最大优点是作业范围极广，只要移动站有网络信号，理论上不受距离限制，特别适合长距离带状工程（如公路、铁路）。设置关键在于基准站和移动站必须登录到同一个CORS账户或服务器，且接入点设置为基准站的机身号，确保数据链路唯一对应。

五、 启动验证：聆听成功的脉动

所有参数设置完毕后，点击屏幕上的“启动”按钮，基准站便开始正式工作。但这并非结束，而是验证环节的开始。

最直观的验证方式是观察指示灯。一个正常工作的基准站（电台模式），其主机上的STA灯（数据链灯）和电台上的TX灯应有规律地每秒闪烁一次。这稳定的闪烁节奏，如同基准站健康的心跳，表明差分信号正在持续稳定地发射。如果灯不亮或闪烁不规则，则说明设置或连接存在问题。

在工程之星软件的主界面上，也可以查看基准站的状态。通常，在成功启动后，软件会提示“基准站启动成功”。对于网络模式，在“CORS连接设置”中，会依次显示“启动连接”、“SIM卡检查”、“注册网络”、“连接网络”、“登录服务器”等步骤，当所有步骤前都出现绿色对勾时，表示网络链路已成功建立。

完成基准站设置后，应立即架设并设置一台移动站进行测试。观察移动站能否在较短时间内（通常一两分钟内）获得“固定解”。固定解是RTK达到最高精度的状态，也是检验基准站设置是否成功的黄金标准。如果移动站长时间处于“单点解”或“浮点解”，则需要回溯检查基准站的各个环节。

六、 故障排查：扫清前进的障碍

即使按照规程操作，偶尔也会遇到基准站无法正常工作的情况。掌握常见的故障排查思路，能让你在野外迅速解决问题。

若移动站始终显示“单点解”，首先应检查基准站是否正常发射。确认STA灯和电台TX灯是否规律闪烁。若不闪，检查电源是否充足、多用途电缆是否连接牢固、数据链设置是否正确。检查基准站与移动站的差分格式、电台通道是否设置一致。基准站位置是否因卫星信号太差（卫星数少于6颗）而处于“浮动解”状态，也需要确认。

如果基准站工作一段时间后停止发射，可能是主机固件需要升级，或者卫星截止角设置过低（如5度），导致卫星频繁进出视野引起不稳定，可尝试将截止角调整为10-15度。对于网络模式，则要检查SIM卡流量是否充足、网络信号强度是否太弱、服务器IP和端口是否输入正确。

当发现电台发射距离异常缩短时，应检查电台发射天线是否连接好（未连接会烧毁电台）、天线是否架设够高、电瓶电量是否充足。在排除所有设置和连接问题后，若故障依旧，则可能是硬件本身（如电台、电缆）损坏，需联系专业技术人员检修或更换。
