在工程测量领域，效率与精度是永恒的追求。当传统的放样方法还在与图纸、计算器苦苦纠缠时，一场由科力达RTC10与CAD放样技术引领的智能测绘革命已悄然降临。这不仅是一套工具，更是一种将数字蓝图瞬间“打印”到现实大地上的魔力。本文将为你揭开这层神秘面纱，详细拆解从设备准备到精准落地的每一步，带你领略现代测绘的极致魅力。

准备工作：开启智能测绘之门

任何精密的操作都始于周密的准备。使用科力达RTC10进行CAD放样前，需要确保硬件与软件环境就绪。检查你的科力达RTC10接收机与配套的全能型C10手簿。这款手簿拥有5.5英寸高清大屏，即使在强光下也能清晰显示，为野外作业提供了极大便利。确保设备电量充足，其内置的7000mAh大容量锂电池足以支撑长时间的连续作业。

软件层面，核心是工程之星5.0测量软件。这是科力达测量系统的“大脑”，深度集成了CAD放样功能。你需要提前通过蓝牙、数据线或无线传输方式，将设计好的DWG或DXF格式的CAD图纸文件导入到手簿的指定存储路径中。这一步至关重要，它相当于将设计师的思维导图装入你的移动工作站。别忘了，在新建工程时，正确设置坐标系统与投影参数，这是保证放样结果从“数字空间”准确映射到“物理空间”的数学基石。

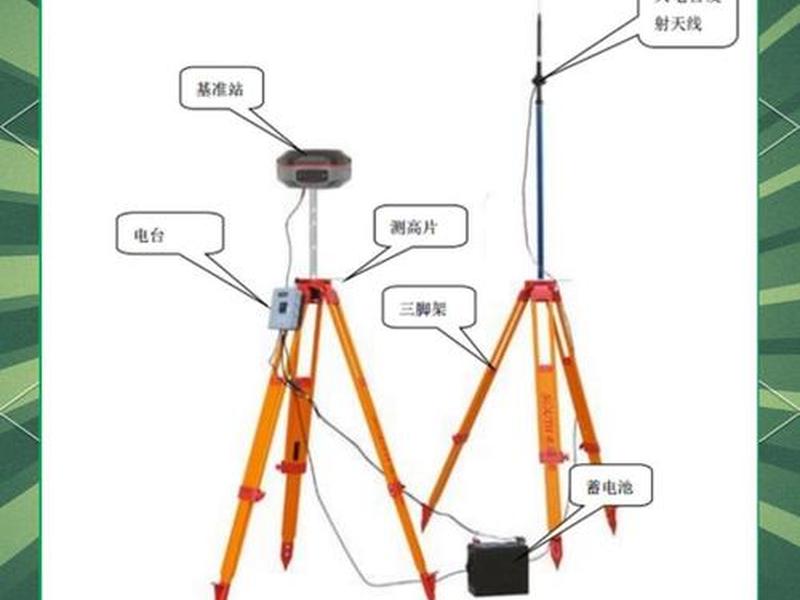

完成仪器设置。通过手簿蓝牙连接RTC10移动站，登录CORS账号或设置好电台模式，直到仪器获得稳定的“固定解”状态。求取转换参数是将GPS采集的WGS-84坐标转换为当地施工坐标的关键一步，通常需要至少两个已知控制点来完成。当这一切准备就绪，你手中的设备就已化身为连接虚拟设计与现实世界的桥梁。

图纸导入与校准：奠定精准基石

将CAD图纸成功载入工程之星软件，是放样作业的起点。在工程之星5.0主界面，点击“测量”菜单下的“CAD放样”功能，一个专业的图形化界面随即展开。点击界面右上角的文件夹图标，沿着存储路径找到你事先导入的图纸文件，点击确定，软件便会开始加载图纸。

图纸加载成功后，一个极易忽视但至关重要的环节出现了——核对与校准。你必须仔细核对图纸的长度单位（通常是米或毫米）和坐标系是否与当前工程设置一致。如果不一致，需要点击“设置”选项进行手动调整。想象一下，如果图纸是毫米单位而你按米来放样，结果将是灾难性的。这个步骤如同为测量仪器进行“调零”，确保了所有后续操作的基准无误。

如果遇到图纸打开后元素显示异常、无法选中或软件卡顿等问题，这可能与CAD文件版本过高或含有冗余的遥远图元有关。建议在电脑端用专业软件检查并清理图纸，将其另存为较低版本（如AutoCAD 2007格式）后再导入，可以显著提升软件运行的流畅性与稳定性，为高效放样扫清障碍。

核心放样操作：点、线、面的艺术

科力达CAD放样的核心魅力在于其灵活多样的放样模式，能够应对各种复杂的施工需求。

点放样是最基础也是最常用的功能。在CAD放样界面，点击工具栏上的“点选”图标（通常是一个带十字准星的光标），界面上的箭头会变成可移动状态。像操作电脑鼠标一样，在图纸上精准点击你需要放样的点（如建筑的角点、桩位中心）。软件会自动捕捉并弹出该点的坐标信息，核对无误后，点击“放样”。手簿屏幕会化身为动态导航仪：一个圆圈代表你当前站立的位置，一面小旗或红点代表目标点，并实时显示北（N）、东（E）方向的偏差值（dX, dY）。你只需根据提示移动，当偏差值都趋近于零时，即表示杆尖已到达目标点正上方，点击保存并做好地面标记，一个点的放样便大功告成。

直线放样则适用于道路边线、管道轴线等线性工程。点击“线选”图标，在图纸上选择需要放样的线段。软件会将其高亮显示（如变为绿色）。点击“目标”进入线库，可查看线段总长。选择“直线放样”后，你可以从起点开始，根据手簿提示的“偏距”（与线的垂直距离）和“里程”（沿线方向的距离）进行移动。目标是使偏距始终保持为0，并通过调整里程值来到达线上的任意特定位置。找到起点和终点并保存，一条直线的实地标定就完成了。对于复杂的多段线或圆弧，软件还提供“连续多段线放样/圆弧放样”模式，实现曲线的一键连续放样。

实景放样是技术融合的巅峰体验，尤其体现在科力达天越、星际等新型号RTK上。在CAD放样界面选中目标点或线后，可以切换到“AR实景”模式。手簿的后置摄像头会开启，将现实场景实时呈现在屏幕上，而放样目标点会以增强现实（AR）的方式，如一个醒目的红色十字或箭头，直接叠加在真实的视频画面上。你甚至可以看到一条虚拟的指引线，直指目标方向。这种方式实现了“所见即所放”，无需反复对照屏幕上的坐标偏差，只需将杆尖对准屏幕上的AR标记，真正做到了“一杆到位”，极大提升了在复杂地形或远距离放样时的直觉性与效率。

高级功能与效率技巧

掌握基础操作后，一些高级功能和技巧能让你的作业如虎添翼。惯导倾斜测量便是其中之一。在树荫下、楼角边等卫星信号容易受遮挡的环境，开启此功能后，即使对中杆倾斜在一定角度内（通常可达60°），仪器也能通过内置的高精度陀螺仪和加速度计进行补偿，计算出杆尖的准确位置，让你在难以严格对中的场合也能继续高效作业。

绘图与编辑功能同样强大。在放样过程中，如果发现现场情况与图纸有出入，或需要临时增加一些标记，你可以直接点击“绘图模式”（图标常为毛笔状），在原有的CAD底图上实时添加点、直线、折线等图形，并立即对这些新增元素进行放样。这实现了内外业的无缝衔接，现场调整立即可视化。

善用“反向里程”功能可以从线段的终点向起点放样；利用“坐标管理库”可以批量导出所有放样点的成果数据；通过“分享码”功能，同事间可以极速共享图纸和坐标数据，实现云端协同作业。这些细节设计，处处体现了以用户效率为核心的设计思路。

成果管理与注意事项

放样作业的收官阶段同样重要。所有放样点保存后，其坐标数据都会自动存入工程的坐标管理库中。你可以通过点击软件状态栏的菜单图标，进入坐标管理库进行查看、编辑和导出。导出格式支持多种通用类型，方便后续的成图、报表和工程量核算。

为了保证放样成果的可靠性，有几点必须牢记：一是始终关注仪器状态，确保整个作业过程中维持“固定解”；二是定期校核，在长时间作业或移动较大范围后，最好用已知点检查一下精度；三是做好标记与记录，地面上的木桩、油漆标记与手簿中的点号、描述必须清晰对应，避免混淆。四是注意环境安全，远离高压线等强电磁干扰源，确保人员和设备安全。

未来展望：智能测绘新篇章

科力达RTC10配合CAD放样技术，已经将工程测量从繁重的手工劳动中解放出来，引向了数字化、智能化的快车道。从精准的点位捕捉到直观的实景增强，从单一的直线放样到复杂的曲线处理，这套系统正不断重新定义着测绘作业的边界。随着GNSS技术、惯性导航、影像识别与云计算技术的进一步融合，未来的放样或许将更加自动化、智能化，甚至实现无人化操作。

从精心的事前准备，到严谨的图纸导入校准，再到灵活多变的点、线、面放样操作，以及高效的高级功能应用与完善的成果管理，科力达RTC10的CAD放样为我们呈现了一套完整、高效、精准的现代工程测量解决方案。它不仅仅是一套冰冷的设备与流程，更是将抽象设计转化为实体建筑的魔法棒，是工程师在广阔天地间描绘蓝图的智慧之笔。掌握它，就意味着掌握了通往高效、精准施工大门的钥匙，在每一次对桩位的精准追寻中，兑现数字世界与物理世界毫厘不差的承诺。
