在当今高精度测绘领域，科力达K9系列RTK测量系统以其卓越的性能和稳定的表现，已成为众多测量工程师的得力助手。无论是经典的K9型号，还是更为小巧便携的K9mini，它们都代表着国产GNSS接收机的先进水平。本文将为您带来一份详尽的科力达K9与K9mini使用教程，从设备认知到实战操作，从基础设置到高级应用，带您逐步深入，彻底掌握这套强大工具的使用精髓，让每一次野外作业都精准高效。

一、系统初识与设备详解

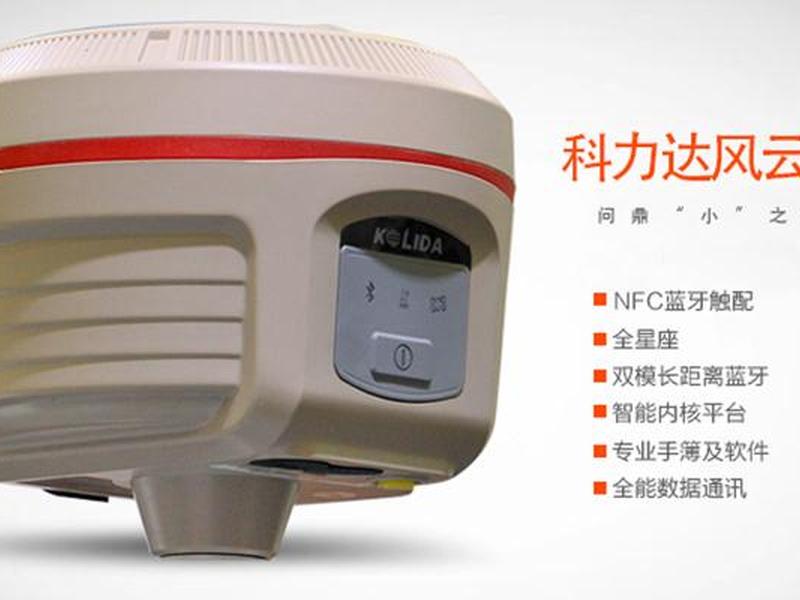

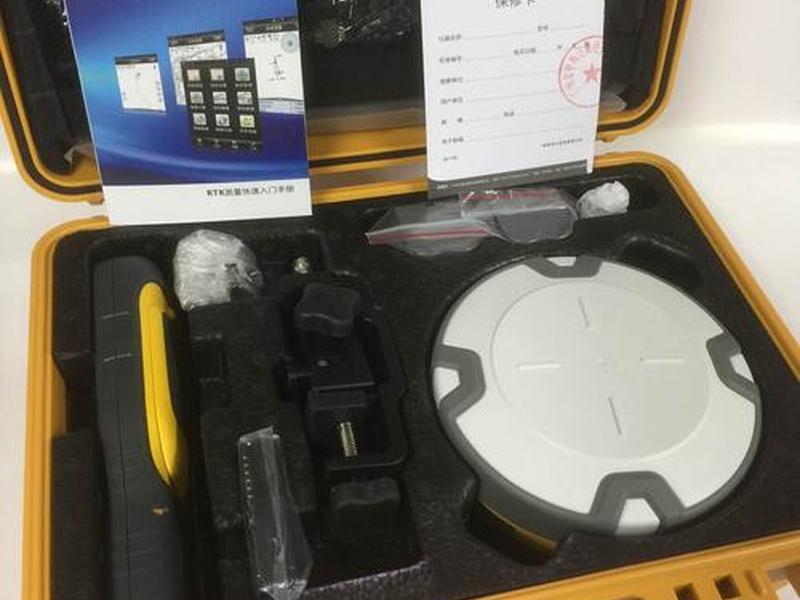

初次接触科力达K9系列，你首先会被其精良的工业设计所吸引。K9主机采用高强度波粒外壳，不仅坚固耐用，更能有效提升微波穿透率，拓展信号传播范围。而K9mini更是将“小型化、大便捷”的理念发挥到极致，圆柱对称式贴合设计使所有功能模块高度集成，体积仅约1升，重量轻于1千克，堪称国产全功能GNSS接收机中的轻量级冠军。独特的双肩背包式仪器箱，采用高级防水耐磨面料，内衬可自由组合，极大减轻了野外作业的负重负担，全套设备重量比上一代产品减轻了惊人的38%。

这套系统的核心在于其强大的“心脏”。它全面支持北斗、GPS、GLONASS、Galileo等多卫星系统及各频段数据，实现全星座解算。北斗特有的IGSO卫星设计，对中国区域进行了局部增强，使得在复杂地形或城市峡谷中，卫星信号依然保持优越。主机搭载高性能Linux智能平台，支持多线程操作，内部智能控温系统能有效优化功耗，确保设备在长时间连续工作中保持稳定。了解这些硬件基础，是熟练使用设备的第一步。

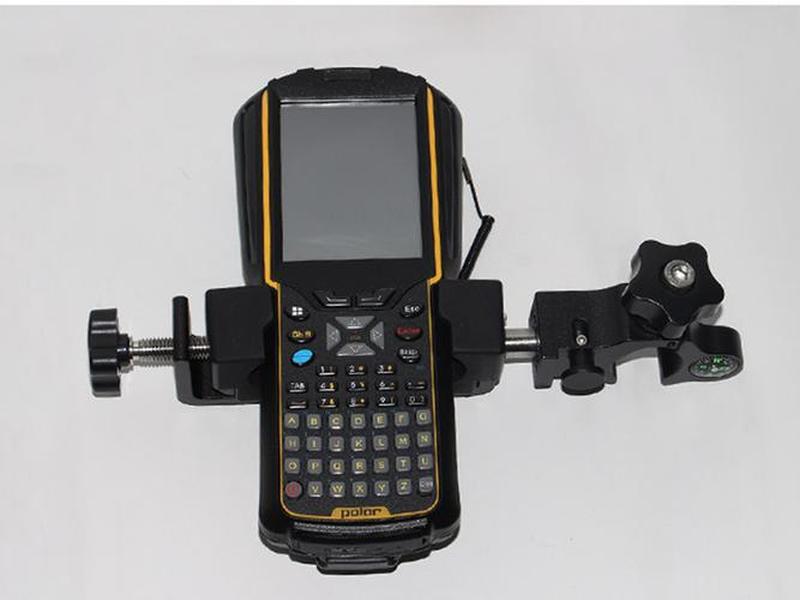

设备连接是操作的起点。系统包含主机、手簿、电台（内置或外挂）、差分天线及各类数据线。手簿通常采用科力达自主生产的北极星Polar X3工业级三防手簿，配备全字母数字键盘和高分辨率触摸屏，运行Windows Mobile系统。通过蓝牙或数据线，可将手簿与主机快速连接。开机后，主机面板的指示灯和手簿屏幕会显示当前状态，这是判断设备是否正常工作的最直观方式。

二、工作模式设置与切换

科力达K9系列提供了灵活多样的工作模式，以适应不同的测绘场景。主要模式包括静态测量、RTK电台模式、RTK网络模式（1+1模式）以及网络CORS模式。静态测量模式主要用于高精度控制网建立、变形监测等需要长时间观测的项目，其特点是精度极高，但需要事后解算。

RTK实时动态测量则是日常工程测绘中最常用的功能。在电台模式下，需要架设一台设备作为基准站，另一台或多台作为移动站。基准站通过内置或外挂电台发射差分校正信号，移动站接收后实现实时厘米级定位。这种模式不依赖网络，在无信号地区尤为适用，其典型作业距离可达5至8公里。

网络模式则代表了现代测绘的发展趋势。在CORS（连续运行参考站系统）模式下，移动站直接通过内置的4G全网通模块或连接手簿网络、WiFi热点，接入千寻知寸等商业CORS账号或自建CORS网络，获取差分数据。这种方式无需自设基准站，单人单机即可作业，极大提升了工作效率。模式切换可通过主机面板按键直接设置，或更常用的是在手簿配套的“工程之星”等专业软件中进行可视化设置，操作直观简便。

三、网络与电台参数配置

参数配置是保证数据链畅通、获取固定解的关键。对于网络模式，配置过程需要细心。在手簿软件中进入“配置”-“网络设置”，点击“新增”。以连接千寻知寸CORS为例，需要准确输入服务器IP（如60.205.8.49）、端口号（如8002对应WGS84坐标系）、购买的用户名和密码。工作模式选择“网络模式”，接入点通常选择“RTCM32_GGB”，可以手动输入或点击“获取接入点”自动获取。所有信息确认无误后点击“连接”，软件会显示连接进度，成功后会提示收到差分信号。

电台模式的配置核心在于频率和协议的统一。无论是使用主机内置的一体化全功能电台，还是外接GDL-20等型号的外挂电台，基准站和移动站的电台通道频率必须设置一致，通常在410-470MHz频段内选择。数据波特率一般默认为9600，协议需选择相同的格式，如南方协议、TrimTalk 450S等，以确保差分信号能被正确解析。这些参数可以在主机Web UI管理后台或手簿软件的电台设置栏目中进行检查和修改。

蓝牙与WiFi连接是便捷性的体现。K9系列支持双模长距离蓝牙和NFC近场通讯，与手簿配对快速稳定。主机具备WiFi热点功能，任何智能终端均可接入其创建的热点，通过浏览器访问主机IP，即可进入一个可视化的网页管理后台。在这里，用户可以查看卫星状态、电池电量、固件版本，并进行更高级的参数设置和用户管理，实现了对设备的远程、可视化掌控。

四、实战作业流程精讲

掌握了模式与配置，让我们进入实战环节。首先是基准站的架设。选择一个视野开阔、远离强电磁干扰、地势较高的点位，稳固地安置三脚架和对中杆，安装主机和差分天线，并精确量取天线高（通常为斜高或垂直高，方法需在软件中选择对应）。开机后，通过手簿软件将其工作模式设置为“基准站”，选择正确的差分格式和发射间隔，启动成功后，电台指示灯会有规律地闪烁，表示差分信号正在发射。

移动站的设置则相对灵活。在电台模式下，确保移动站主机电台频率与基准站一致，模式设为“移动站”，并选择“电台”作为差分数据源。在网络模式下，则确保SIM卡已插入、流量充足，或已连接到可用的WiFi网络，并在软件中成功连接至CORS账号。当移动站接收到稳定的差分信号后，手簿屏幕上的解状态会从“单点解”逐步变为“浮动解”，最终达到“固定解”。达到固定解是进行厘米级精度测量的前提。

开始测量前，还需进行至关重要的“点校正”或“参数计算”。因为RTK直接获取的是WGS84坐标系下的经纬度坐标，而工程上通常使用国家坐标系或地方独立坐标系。我们需要在测区内已知的控制点上进行测量，通过软件输入该点的已知平面坐标和高程，软件会自动计算出一套转换参数，将此参数应用到整个测区，后续所有测量点的坐标就会自动转换到目标坐标系下，从而满足工程应用需求。

五、数据管理与软件操作

测量工作的产出是数据，因此高效的数据管理至关重要。科力达配套的“工程之星”软件提供了强大的项目和数据管理功能。测量前，应新建或选择一个项目文件，设置好正确的坐标系、投影参数和中央子午线。测量过程中，可以方便地进行点测量、连续地形点采集、放样、道路设计等多种作业。

数据导出与备份是外业结束后的规定动作。可以通过多种方式将主机或手簿中的数据导出：一是使用多用途数据线直接连接电脑，通过“仪器之星InStar”软件进行数据传输；二是将手簿存储卡通过读卡器连接电脑；三是在网络良好的情况下，通过软件的数据同步功能上传至云端。导出时注意选择正确的格式（如.dat, .txt, .csv等），以便后续在CASS、ArcGIS等专业成图软件中使用。

软件的另一大功能是固件升级与主机维护。定期访问科力达官方网站，检查是否有最新的主机固件或手簿软件更新。升级可以通过电脑连接在线完成，也可以下载升级包进行本地升级。这不仅能修复已知问题，还能获得性能提升和新功能。Web UI管理后台的“用户帮助”和“工作日志”功能，能帮助用户回溯主机状态，为故障诊断提供依据。

六、维护保养与故障排查

精密的测量仪器离不开悉心维护。日常使用中，要避免主机和手簿的剧烈撞击、浸水以及长时间暴晒。作业结束后，应用干净的软布清洁设备表面的灰尘和污渍。电池的保养是关键，建议使用原装充电器，避免过度放电，长期不用时应每三个月进行一次充放电以保持电池活性。仪器箱内的干燥剂需定期检查更换，防止内部器件受潮。

遇到常见故障时，首先保持冷静，遵循从简到繁的排查原则。如果无法达到固定解，应检查：卫星颗数是否充足（一般需大于6颗）；差分信号源是否稳定（网络信号强度或电台信号强度）；天线是否已正确安装并指向天空；坐标转换参数是否正确。如果设备无法开机，检查电池电量、电池触点是否氧化、电源开关是否正常。

对于更复杂的软件或连接问题，可以尝试重启主机和手簿，重新进行蓝牙配对或网络连接。充分利用主机Web UI界面查看系统状态和日志，是高级用户快速定位问题的有效手段。熟读随设备附带的纸质版或电子版使用手册，掌握其原理和操作细节，才是预防和解决大多数问题的根本之道。科力达官方提供了详细的技术文档和客服支持，遇到无法解决的问题时，应及时寻求专业帮助。
