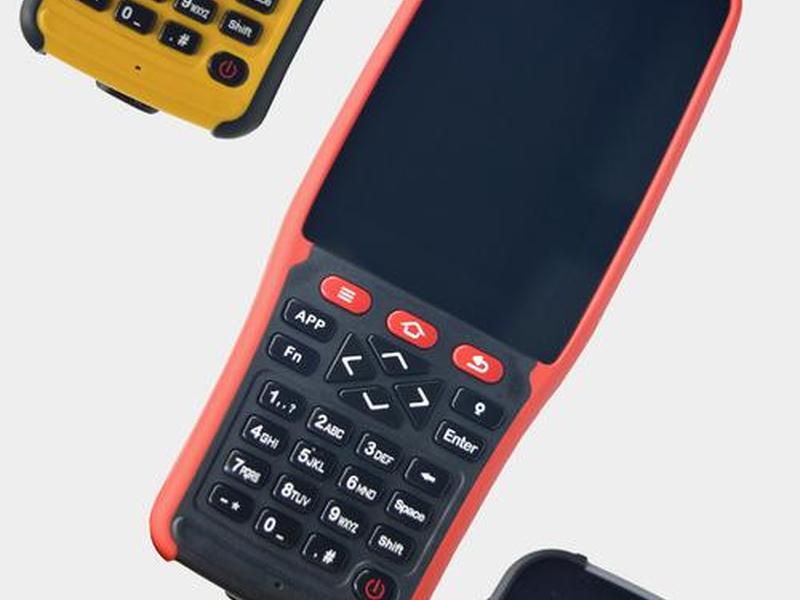

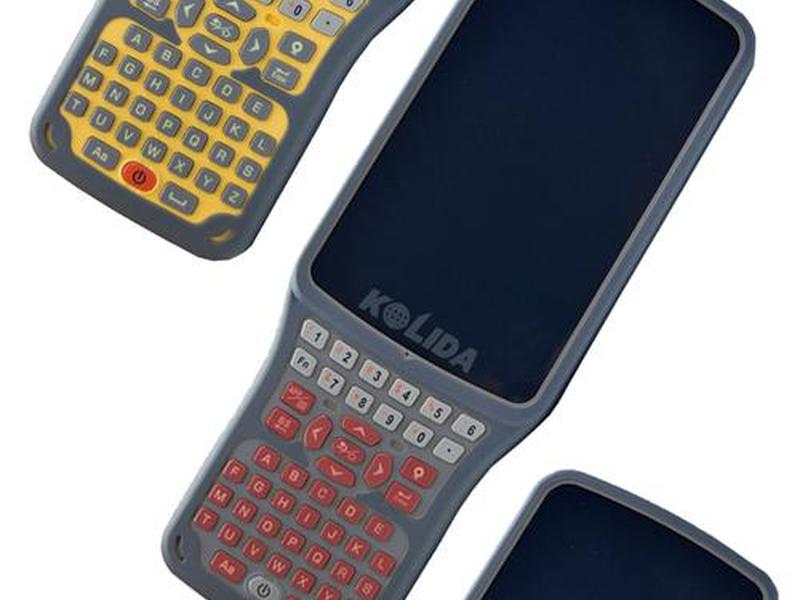

在工程测量的世界里，精度与效率是永恒的追求。当复杂的CAD设计图纸需要从数字世界走向现实工地，传统方法往往耗时费力，误差难以避免。随着科力达H5手簿的出现，这一切发生了革命性的改变。这款搭载工程之星5.0软件的智能手簿，将CAD放样这一专业操作，变得前所未有的直观、高效与精准。它不仅是测量员的得力工具，更是连接虚拟设计与现实施工的“空间解码器”。本文将深入剖析科力达H5手簿CAD放样的核心魅力，从底图导入的多元路径，到直线与点放样的精妙操作，再到个性化设置的灵活掌控，为您全面揭示其如何重塑现代测量作业的流程与体验。

一、底图导入：构建数字工地的基石

底图导入是CAD放样的第一步，也是构建整个数字化工地的基础。科力达H5手簿通过工程之星5.0软件，提供了强大而灵活的图形处理能力，支持多种格式和来源的底图，为后续的精准放样铺平了道路。

工程之星5.0软件支持直接导入DXF、DWG、SHP等主流图形文件格式。用户可以通过数据线、微信、QQ等多种方式，将预先设计好的CAD图纸传输到手簿内存中。在软件主界面，通过“工具”菜单进入“底图导入”功能，选择文件路径即可轻松完成加载。这一过程实现了设计图纸与测量现场的无缝对接，让测量员能够在手簿屏幕上实时查看RTK设备当前位置与设计图的相对关系，作业场景一目了然。

除了本地文件导入，软件还集成了强大的在线地图服务。它支持天地图、OSM地图、谷歌地图等多种地图类型的联网加载。这意味着即使在缺乏详细设计底图的区域，测量员也能依托高精度的在线卫星影像或电子地图作为参考背景，极大地拓展了作业的适应范围。在线地图与导入的本地底图可以叠加显示，为判断位置和范围提供了双重保障。

对于网络信号不佳的野外环境，离线地图导入功能显得尤为重要。用户只需将提前下载好的特定格式（如.map、.sqlite、.mbtiles）离线地图文件，放置在手簿指定目录下，即可在软件中选择加载。这种多管齐下的底图支持策略，确保了无论在何种作业条件下，测量员都能拥有清晰可靠的图形化工作界面，为实现“所见即所测”奠定了坚实基础。

二、直线放样：勾勒工程骨架的艺术

直线放样是道路、管线、边界等线性工程测量的核心。科力达H5手簿的CAD直线放样功能，将这一过程转化为一种直观的导航游戏，让寻找设计线上的每一个目标点都变得轻松而精确。

完成底图导入后，进入CAD放样界面，点击“线选”图标，即可在图纸上选择需要放样的直线段。选中后，目标线段会高亮显示（通常为绿色）。点击“目标”进入放样线库，可以查看该线段的详细属性，如总长度，这个长度值直接关联放样时的里程计算，是指导移动的关键参数。选择“直线放样”后，测量员便可手持RTK设备开始实地作业。

放样过程中，手簿屏幕会实时显示当前位置与目标直线的位置关系。关键信息包括“偏距”和“里程”。偏距表示当前位置垂直于目标线的距离，目标是将此值调整为“0”；里程则表示当前位置在目标线上距离起点的长度。根据这些动态数据的指引，测量员可以像玩“寻宝游戏”一样，逐步移动，当偏距归零、里程接近0时，即找到了直线的起点。到达目标位置后，点击保存并输入点名，地面做好标记，一个点便精确放样完成。

随后，依照同样原理，将RTK移动到直线终点附近，调整偏距至零，并使里程接近线段总长，即可找到并放样终点。软件还贴心地提供了“反向里程”功能，允许从终点向起点进行反向放样，适应不同的作业习惯和现场需求。通过起点、终点的精准定位，整条设计直线便从图纸上被完美地“投射”到了现实大地之上。

三、点放样：精准捕捉空间坐标的利器

相对于线，点的放样更为基础，也更为常见，如桩位点、特征点等。科力达H5手簿的点放样功能，通过智能捕捉和直观导航，让单点定位的精度和速度都达到了新高度。

在CAD放样界面，点击“点选”图标，屏幕上的光标会变成一个可移动的箭头。将其拖动到图纸上需要放样的目标点位置，软件会自动捕捉并弹出该点的设计坐标。在确认坐标无误后，即可开始点放样作业。界面会以醒目的方式（如插小红旗）标记待放样点，并以圆圈标识当前RT设备所处位置。

为了更直观地导航，可以开启“罗盘”模式。该模式下，界面会显示一个方向罗盘，清晰指示目标点相对于当前站立点的方位和距离。随着测量员的移动，罗盘指针和距离数据会实时更新，引导其快速接近目标区域。当靠近目标点时，RTK主机通常会发出提示音。

进入精确定位阶段，需要关注屏幕上的DX和DY数值，它们分别代表当前位置与目标点在东西和南北方向上的偏差。通过微调移动，使这两个数值逐渐趋近于零。当DX和DY都接近零时，意味着天线相位中心已经与设计点坐标重合。此时点击保存，记录放样点成果，并在地面做好实物标记。整个流程如同在现实世界中“捕捉”图纸上的虚拟坐标点，精准且富有成就感。

四、工具栏与设置：个性化定制的指挥中心

工欲善其事，必先利其器。科力达H5手簿的CAD放样界面并非一成不变，它提供了丰富的工具栏和深度设置选项，允许用户根据具体工程需求和操作习惯进行个性化定制，打造专属的高效指挥中心。

软件界面两侧分布着功能各异的工具栏。右侧固定工具栏包含“选择文件”、“罗盘”、“全图”、“测量点居中”、“重绘”等核心快捷功能。左侧的活动工具栏则更为灵活，用户可以通过“设置”中的“工具栏配置”来自定义显示哪些工具及其排列顺序。常用工具如“点选”、“线选”、“天线高设置”、“炸开”（用于分解复杂图形）、“添加点”、“绘图”、“图层管理”、“惯导倾斜测量”、“反向里程”等，都可以按需取用，使界面最贴合当前作业模式。

在“CAD放样设置”菜单中，藏着更多提升体验与精度的选项。用户可以设置“提示范围”，决定RTK在距离目标点多远时开始声音提示；可以开启“默认打开上次使用的文件”，提升连续作业的效率；“放样方向提示”可以在“南北向”或“前后向”之间切换，符合不同用户的方位认知习惯；甚至还能自定义界面“背景颜色”（黑、白、灰），以适应不同的光线环境。

对于专业用户，单位与坐标系的设置至关重要。软件能自动识别导入图形的长度单位和坐标系，若识别有误或需调整，可手动设置“CAD长度单位”和“CAD坐标系”（世界坐标系WCS或用户坐标系UCS）。“图形显示加速”选项可以优化复杂图形的加载和渲染速度。这些细致入微的设置项，共同将科力达H5手簿从一个标准化工具，转变为一个能够深度适应复杂场景和个人偏好的智能测量伙伴。

五、进阶应用与数据处理：释放测量潜能

除了基础的点和线放样，科力达H5手簿结合工程之星5.0，还支持连续多段线、圆弧甚至复杂块状图形的放样。通过“更多”菜单下的“连续多段线放样/圆弧放样”功能，可以高效处理曲线道路、不规则边界等挑战。在放样过程中，软件还能实时计算并显示当前点的“里程”和“偏距”，对于道路中线放样等场景尤为实用。

测量不仅是采集，也包含数据的交互与处理。例如，外业测量得到的坐标数据需要导出整理，而设计方提供的坐标表格也可能需要导入到手簿中。工程之星5.0的坐标管理库支持多种格式数据的导入导出。有一种高效技巧是，将CAD图纸中的表格坐标通过专用插件输出为Excel，经过简单格式整理（如替换分隔符为逗号），保存为TXT文件并放入手簿指定目录，即可通过软件的导入功能直接读取为放样点库，避免了手动输入的繁琐与错误。

更令人称道的是，软件内置了“绘图”模式。在放样过程中，如果发现需要补充测点或绘制临时要素，无需切换软件，直接点击毛笔图标，即可在原有的CAD底图上实时添加点、直线、折线等图形，并立即对这些新增图形进行放样。这种“测绘一体”的功能，极大地增强了外业处理的灵活性和即时性，让手簿真正成为了一个移动的、智能化的测量设计终端。

拥抱智能测量新时代

科力达H5手簿，以其强大的工程之星5.0软件为内核，通过从多元底图导入、直观直线与点放样，到高度可定制的工具栏设置，再到灵活的进阶数据处理与绘图功能，构建了一套完整、高效、精准的CAD放样解决方案。它不仅仅简化了操作步骤，更从根本上改变了测量员与图纸、与场地对话的方式，将抽象的坐标数据转化为可视、可听、可循的导航指令。

在追求效率与精度的现代工程建设中，这样的工具无疑是一种生产力解放。它降低了高强度野外作业的技术门槛，提升了成果的可靠度，让测量工作从一项艰苦的技术活，部分转变为一种有交互、有反馈、有成就感的智能操作。选择科力达H5手簿进行CAD放样，便是选择拥抱一个更加智能化、图形化、人性化的测量新时代，让每一张精心设计的蓝图，都能在大地上获得最完美的呈现。
