在精准测绘的世界里，每一毫米的误差都可能意味着巨大的成本与风险。工欲善其事，必先利其器。对于众多测绘工程师、工程测量员而言，科力达GPS手簿不仅是连接高精度接收机的桥梁，更是掌控整个外业流程的智能中枢。一张清晰的“科力达GPS手簿使用说明图片”，往往蕴含着从开机设置到数据导出的全套奥秘。本文将深入解析手簿使用的核心要点，通过图文结合的方式，为您揭开高效、流畅作业的秘密，让这台精密设备成为您手中最得力的伙伴。

初识手簿：硬件与界面全解析

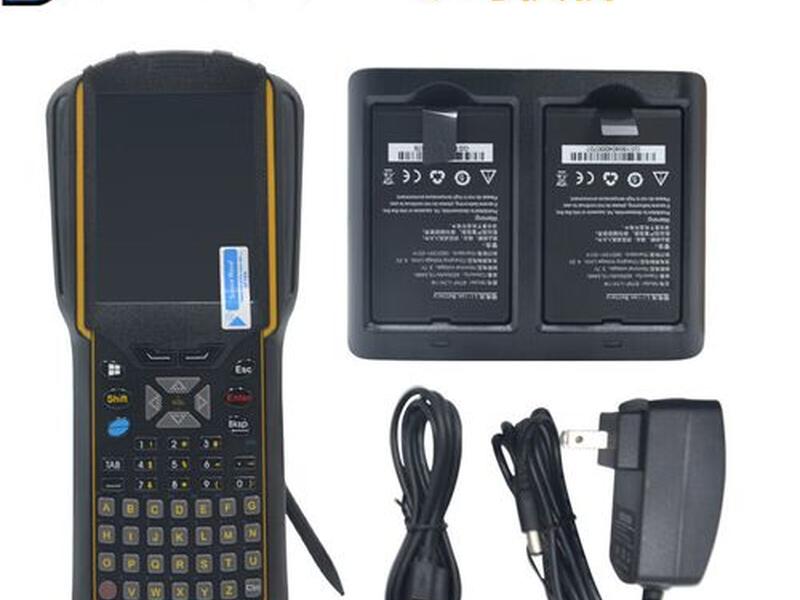

首次接触科力达手簿，其紧凑的机身与清晰的屏幕给人留下深刻印象。以“自由光Ⅱ-H6”等型号为代表的手簿，通常配备坚固耐用的外壳和灵敏的触摸屏，能够适应野外各种恶劣环境。机身侧面分布着电源键、功能键以及可能的数据接口和存储卡槽，这些物理按键是进行强制操作或紧急恢复的关键。

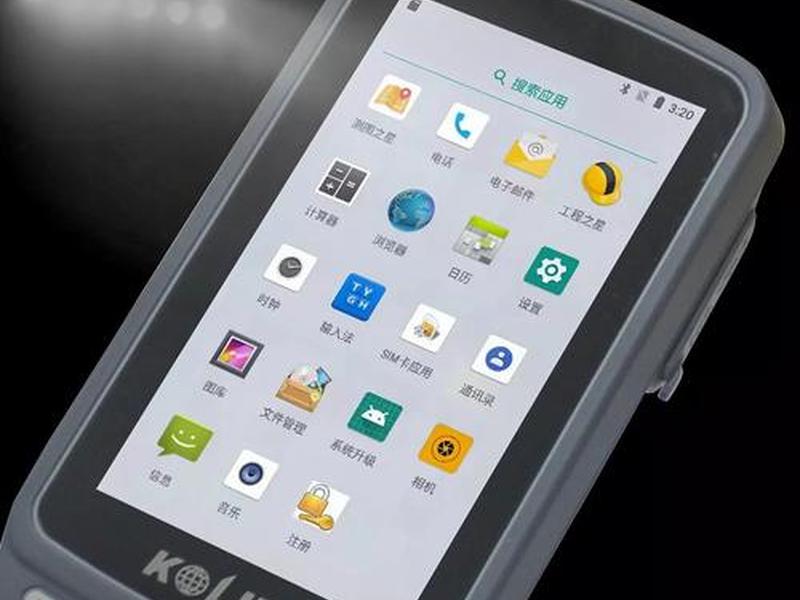

开机后，映入眼帘的便是其核心软件——工程之星。主界面设计直观，通常包含项目、配置、测量、工具等主要模块。理解每个图标和菜单项背后的功能，是熟练操作的第一步。状态栏会实时显示蓝牙连接状态、卫星数量、电池电量以及至关重要的定位解算状态（如单点解、浮动解、固定解）。一张好的使用说明图片，会清晰地标注这些界面元素，帮助用户快速建立认知地图。

更重要的是手簿与主机（如风云K9、天问系列RTK）的连接方式。主流连接依靠蓝牙或NFC技术。操作时，需在手簿的设置中进入蓝牙管理，扫描并配对主机设备号。部分新型号支持NFC触碰配对，简化了流程。连接成功后，手簿与主机之间建立起稳定的数据通道，实时差分数据与测量指令得以流畅传输，这是所有高精度作业的基石。

项目创建与坐标系设置精髓

一切测量工作始于一个正确的工程。在手簿工程之星软件中，点击“项目”菜单下的“新建”，为您的作业赋予一个清晰易懂的名称。这一步看似简单，却关乎后期数据管理的井然有序。好的项目命名习惯，能让你在数月甚至数年后，依然能快速定位和理解当时的数据。

接下来的坐标系设置是精度保障的灵魂所在。系统会引导你选择或输入目标坐标系、中央子午线等关键参数。必须根据测区位置和成果要求，准确输入当地中央子午线经度。任何参数输入错误，都将导致后续所有测量坐标产生系统性偏差，后果严重。使用说明中常会通过图示强调这一步骤的输入框位置。

完成基本设置后，建议立即进行“项目设置”的检查，包括高程异常拟合、平面与高程转换模型的选择等。对于需要将WGS-84坐标转换为地方施工坐标的作业，后续的“参数计算”步骤将在此项目框架下进行。一个正确建立的项目，如同为整个测量任务搭建好了坚固且刻度精准的舞台。

连接与配置：让设备协同作战

设备连接是实战操作的关键一环。除了前述的蓝牙配对，在网络RTK或电台模式下，还需进行更深层的配置。若使用内置电台，需要在“配置”-“仪器设置”-“移动站设置”中，将数据链选择为“内置电台”，并设置与基准站电台相同的频道。清晰的说明图片会展示从选择模式到设置成功的完整界面跳转路径。

当采用网络CORS模式时，配置则转向网络设置。需要在移动站设置中输入CORS账号、密码、接入点（APN）、IP地址和端口等信息。手簿屏幕右上角的网络信号强度图标至关重要，信号弱会导致连接不稳定甚至中断。配置成功后，移动站接收到差分信号，状态会逐步从“单点解”向“固定解”跃迁，标志着系统已准备好进行厘米级测量。

遇到连接问题时，说明指南中的排查思路显得尤为宝贵。例如，若始终无法固定，可检查差分格式是否匹配（如RTCM32），或查看卫星星图，确保天空视野开阔，避免多路径干扰。手簿不仅是操作界面，也是第一线的诊断工具，善于利用其提示信息，能快速排除大部分常见故障。

核心测量操作与数据采集

进入测量界面，便是手簿大显身手的时刻。常见的测量功能包括点测量、连续地形点采集、放样等。进行点测量时，在仪器达到“固定解”状态后，将对中杆气泡严格居中，轻触“测量”键（或屏幕上对应的A键），输入点号、天线高等信息后保存，一个空间三维坐标便被精确记录。

放样功能是逆向工程的核心。在手簿上输入设计好的目标点坐标，软件会实时显示当前位置与目标点的方位、距离偏差。跟随屏幕上的箭头指示和“向前”“向左”等提示，引导对中杆移动，直至偏差接近零，即可标定出设计点位。这个过程极具互动感，手簿化身为精准的导航仪。

在数据采集过程中，养成良好的备注习惯能为内业处理节省大量时间。及时为特殊点添加编码或注释，如“房角”、“井盖中心”等。工程之星软件通常支持多种数据格式的导出，测量完成后，可通过USB数据线或无线方式，将测量成果（如.dat、.txt文件）便捷地传输至电脑，进入成图或计算流程。

高级功能与实用技巧探秘

超越基础操作，科力达手簿还隐藏着提升效率的高级功能。例如，“道路设计”功能允许用户直接在手簿上输入或导入道路平曲线、竖曲线参数，进而进行复杂的中边桩放样。这大大减少了野外携带图纸和反复计算的工作量。

“参数计算”功能是保证坐标转换精度的核心。通过采集至少两个（建议三个以上）已知控制点的WGS-84坐标和地方坐标，软件可自动计算四参数或七参数。应用这些参数后，后续所有测量成果将直接输出为所需的地方坐标系坐标。这个过程需要有清晰的控制点布设和测量步骤说明作为指导。

手簿的系统工具菜单里还藏着“主机注册”（应对软件注册码问题）、“固件升级”、“数据管理”等实用工具。了解如何在“文件管理器”中备份和恢复项目数据，是一项重要的数据安全技能。掌握这些进阶功能，意味着你已从设备的使用者，晋升为能够驾驭复杂场景的测绘专家。

维护保养与常见故障排解

精密仪器的长久稳定离不开悉心维护。手簿的日常保养包括清洁屏幕（使用柔软干布）、避免极端温度（高温暴晒或低温冷冻）以及防止进水或剧烈震动。长时间不使用时，应定期为电池充电，以保持电池活性。

面对突发故障，一份详尽的排错指南如同救命稻草。若手簿无法开机，首先检查电池是否电量耗尽或安装正确。如果蓝牙搜索不到主机，尝试重启手簿和主机，或检查主机是否已进入蓝牙可发现模式。当软件工程之星意外关闭或卡顿时，可以尝试通过手簿的“任务管理器”结束进程后重开，必要时执行“冷启动”（按住电源键8秒以上再松开重启）。

对于网络模式下的连接问题，需逐层排查：检查SIM卡是否欠费、接入点参数是否正确、当地网络信号强度是否足够。电台模式则需关注电台频道是否一致、天线连接是否牢固、电台电源是否充足。系统地按照“从外到内、从软到硬”的顺序排查，大部分问题都能迎刃而解。
