在建筑工程、道路施工、地质勘探等众多领域，精确的空间坐标数据是项目成功的基石。瑞得全站仪，作为集光、机、电于一体的高技术测量仪器，以其强大的角度与距离测量能力，成为获取这些关键坐标数据的核心工具。无论是将设计图纸上的坐标精准“放样”到实地，还是测定未知点的精确位置，掌握其坐标测量的完整步骤，就如同握住了打开精准世界大门的钥匙。本文将深入剖析瑞得全站仪进行坐标测量的系统性流程，揭开其从架设到数据获取的全过程奥秘，为您呈现一份清晰、详尽的操作指南。

一、测量前奏：仪器的安置与初始化

任何精密测量的第一步，都是为仪器创造一个稳定、准确的物理基准。对于瑞得全站仪坐标测量而言，这个阶段至关重要，它直接决定了后续所有数据的可靠性。

需要选择坚实、平整的地面架设三脚架，并初步固定仪器。接着，进行细致的“对中”操作，即通过调整三脚架或使用仪器的光学/激光对中器，使仪器的旋转中心精确对准地面测站点的标志中心。这个过程要求耐心与细致，任何微小的偏差都将在远距离测量中被放大。完成对中后，立即进行“整平”，通过调节三个脚螺旋，使仪器上的圆水准器和长水准管气泡严格居中，确保仪器的竖轴处于铅垂状态，水平度盘处于水平面。

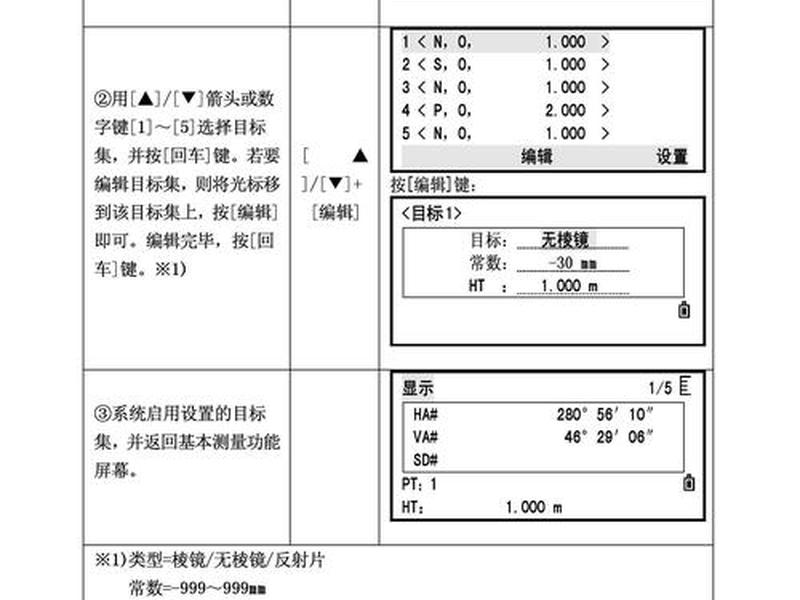

开机之后，并非立即测量。一个常被忽略但极其关键的步骤是参数设置。根据测量环境，需在仪器菜单中正确设置棱镜常数（通常为-30mm或0mm，取决于棱镜类型）、大气改正数（输入现场的温度和气压值，仪器自动计算改正系数）以及测量模式。这些参数如同仪器的“感官校准”，能有效消除因环境与设备差异带来的系统误差，为高精度测量铺平道路。

二、构建坐标系：测站设置与后视定向

仪器本身并不知道自己所处的空间位置和方向。测站设置与后视定向，正是赋予全站仪“时空坐标”的核心环节，是坐标测量得以成立的数学基础。

进入仪器的“坐标测量”或“程序”模式，首先进行测站设置。输入当前仪器架设点（测站点）的已知三维坐标（Northing, Easting, Elevation）以及量取的仪器高（从测站点到仪器横轴中心的垂直距离）。仪器将以此点作为所有计算的坐标原点。这一步数据输入必须绝对准确，双人复核是避免人为错误的有效手段。

紧接着，进行后视定向。将望远镜精确瞄准另一个已知坐标点（后视点）上安置的棱镜中心。在仪器界面输入该后视点的坐标。当确认照准后，执行“设置方向角”或“定向”操作。全站仪的内置处理器会瞬间完成一道空间解析几何计算：根据测站点和后视点两者的已知坐标，反算出测站点至后视边的坐标方位角，并将仪器当前的水平度盘读数配置为该方位角。至此，一个以测站为原点、以定向边为基准方向的局部测量坐标系便在仪器中建立起来。这个坐标系的精度，直接决定了后续所有待测点坐标的精度。

三、核心操作：目标点的坐标采集

当坐标系建立完毕，测量未知点坐标便成了直观而高效的过程。这步操作直接体现了全站仪自动化、智能化的优势。

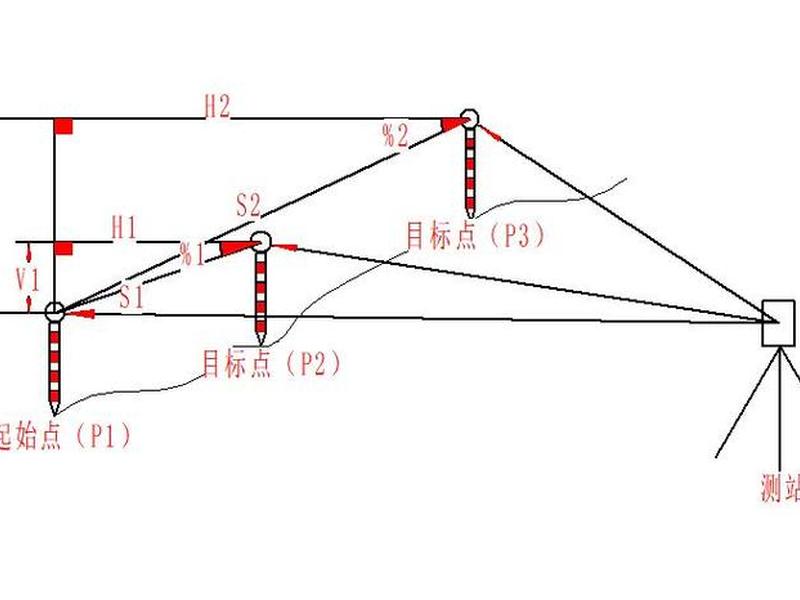

将棱镜立于待测点C上，并量取记录棱镜高（棱镜中心到地面点的垂直距离）。通过全站仪望远镜的粗瞄器和微动螺旋，精确照准棱镜中心的反射标志。确保十字丝中心与棱镜中心严密重合，这是减少瞄准误差的关键。

照准后，按下测量键（通常标有“Meas”或“观测”）。仪器会同步发射红外激光或电磁波测距，并读取当前视线方向的水平角和竖直角。在按下按钮的瞬间，仪器内部的微处理器开始高速运算：利用测得的斜距、垂直角以及设定的仪器高、棱镜高，计算出高差和平距；再结合平距、水平角以及测站坐标、定向方位角，通过坐标正算公式，实时解算出待测点C在测量坐标系下的三维坐标（X, Y, Z）。

测量结果会清晰地显示在屏幕上。现代全站仪通常支持多次测量取平均、跟踪测量等模式，并可直接将数据存储于内存或连接的外部设备中。为确保质量，重要点位可采用变换测站或后方交会等方法进行复核。

四、功能延伸：坐标放样的逆向演绎

坐标测量是“从实地到数据”，而坐标放样则是其逆向过程——“从数据到实地”。这是瑞得全站仪另一项至关重要的应用，常见于施工中将设计点位标定到现场。

放样前，同样需要完成精确的测站设置与后视定向，建立可靠的测量基准。随后，进入“坐标放样”程序。将设计图纸上待放样点的坐标依次输入仪器，或从已存储的数据文件中调用。

输入一个放样点坐标后，仪器会立即计算并显示当前望远镜视线方向与该点方向的水平角差值（dHA）以及当前棱镜位置与目标点的距离差值（dHD）。操作员首先根据角度差值转动照准部，当dHA为零时，望远镜所指的方向即为正确方向。司镜员在此方向上持棱镜移动，操作员通过测距指挥，直到距离差值dHD也归零。棱镜底部中心对应的地面位置，就是需要标定的设计点位。通过打桩、油漆等方式进行标记，便完成了一个点的放样。此过程将抽象的坐标数据转化为具体的空间位置，是连接设计与施工的桥梁。

五、精度保障：误差分析与注意事项

即使步骤正确，测量结果仍可能受到各种误差影响。了解这些潜在问题，是提升测量精度、排除故障的必修课。

误差主要来源于仪器本身（如轴系误差、测距常数误差）、操作过程（对中误差、整平误差、瞄准误差、读数误差）、外界环境（温度、气压、大气折射、地面震动）以及棱镜配套误差。例如，未正确输入棱镜常数会导致所有测距出现固定偏差；大气参数设置不当会影响光速折射改正，尤其在长距离测量中影响显著。

在操作中，若测量完成后仪器未显示坐标，应系统排查：首先检查测站点与后视点坐标是否准确输入并确认；确认后视定向是否真正成功完成（是否在照准后视点后进行了确认操作）；核对仪器当前是否处于“坐标测量”模式，而非简单的角度或距离模式；检查数据存储设置，确认测量成果是否被正确保存或显示。细致的检核习惯，是测量成果可靠性的最终防线。

六、进阶应用：后方交会与数据管理

在未知点架站，如何快速启动测量？后方交会功能提供了强大解决方案。该功能允许仪器自由架设在通视良好的未知点P上，通过测量两个及以上已知点（A、B等）的角度和距离，反向解算出测站点P自身的精确坐标。这极大地提升了测量的灵活性和效率，特别是在控制点不易到达或需要加密测站时。

现代瑞得全站仪具备强大的数据管理能力。测量获得的坐标、角度、距离等数据可以按项目分类存储，并可通过数据线或蓝牙导出到电脑，方便与CAD、GIS等专业软件进行交互，实现内外业一体化。规范的命名、及时的备份、清晰的数据链记录，使得海量测量数据变得井然有序，为后续的绘图、计算和工程管理奠定坚实基础。

瑞得全站仪的坐标测量，远非简单的“瞄准-按键”动作，它是一个环环相扣、严谨细致的系统工程。从前期扎实的仪器安置与参数设置，到构建测量灵魂的测站与定向，再到精准的目标点数据采集与逆向放样，每一步都凝聚着测绘学的精密逻辑。而深刻理解误差来源、掌握后方交会等进阶技巧，并辅以科学的数据管理，则能将这台高科技仪器的效能发挥到极致。掌握这套步骤，不仅意味着能操作一台仪器，更意味着拥有了在三维空间中精准刻画与还原现实世界的能力，让每一份图纸上的坐标，都在大地上找到它最坚实的位置。
