想象一下，在广袤的油田上，从地下数千米深处涌出的“黑色血液”——原油，是如何经过一道道精密的“血管网络”，最终汇入国家能源大动脉的？这一切的秘密，都藏在一张张看似复杂、实则充满智慧的 油田转油站流程图 与 油田转油站流程图纸 之中。这些图纸不仅是工程师的语言，更是整个油气集输系统的“作战地图”和“智慧中枢”。它们以清晰的线条和符号，勾勒出原油从接收、处理到外输的全过程，是保障油田安全生产、高效运行的核心技术文件。本文将带您深入解读这些图纸，揭开转油站工艺流程的神秘面纱。

流程图的战略地位

在油田生产体系中，转油站流程图绝非简单的技术图纸，它扮演着“中枢神经”与“行动纲领”的双重角色。这张图是连接地下油藏与地上外输管道的桥梁，将分散的油井来油进行集中、处理和增压，是油气集输链条上承上启下的关键一环。

流程图精确描绘了物料（油、气、水）的走向、设备的连接关系以及关键的控制节点。它使得复杂的生产系统变得可视化、可管理。无论是新员工培训、日常操作巡检，还是工艺改造、应急抢险，工作人员都必须以流程图为依据，确保每一步操作都精准无误，任何偏离都可能引发生产波动甚至安全事故。

深入理解并掌握转油站流程图，是每一位油田集输操作人员的“基本功”。它不仅仅是一张图，更是一套严谨的生产逻辑和安全准则，是保障油田“安、稳、长、满、优”运行的生命线。

核心工艺流程解析

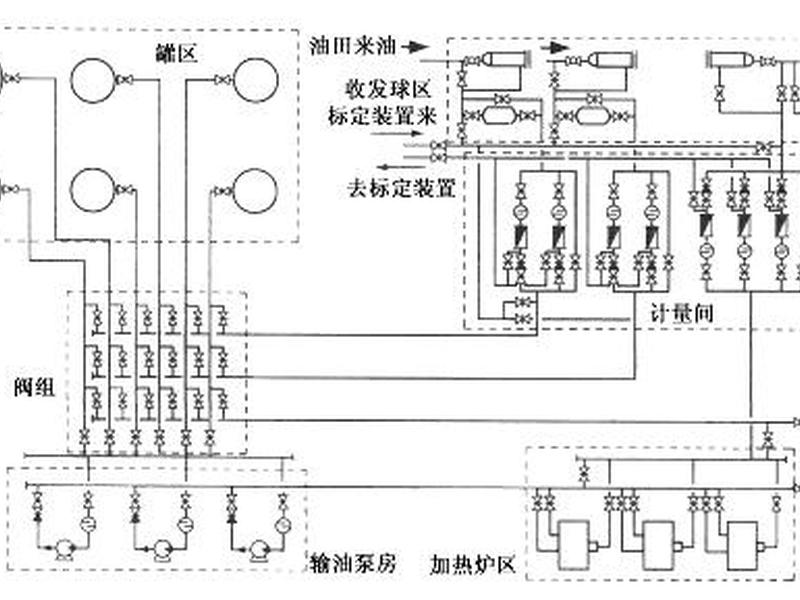

一份标准的转油站流程图纸，通常会围绕几个核心工艺环节展开。首要的便是“来油接收与计量”单元。来自各个计量站或单井的含水原油，通过集油管线汇集到转油站，首先进入汇管。在此，流程图上会明确标注进站阀门、压力表、流量计等设施，实现对来油量和压力的初步监控，这是整个流程的起点。

紧接着是至关重要的“油气水初步分离”环节。混合液通常进入三相分离器或缓冲罐。在图纸上，这个设备是关键节点，它利用重力沉降原理，将原油、伴生气和地层水分离开来。气体上升至顶部进入集气管线，油水混合物则在中间层，底部是游离水。清晰的流程图会展示分离器的内部结构简图、液位控制点以及出口管线的去向。

第三个核心环节是“原油加热与脱水”。为了降低原油粘度、破坏油水乳化状态，分离后的含水原油需进入加热炉（如火筒式加热炉或管式加热炉）升温。流程图会显示加热炉的进口、出口，以及与热媒系统的连接。加热后的原油进入电脱水器或沉降罐进行深度脱水，使原油含水率达到外输标准。这一系列的设备连接和介质流向，在图纸上构成一个清晰的热力与处理网络。

关键设备与功能标注

流程图的价值，很大程度上体现在对关键设备的精确描绘和功能标注上。泵机组，尤其是外输油泵和掺水泵，是流程图的“心脏”设备。图纸上会明确显示泵的进口阀、出口阀、回流阀以及压力、电流监测点，并区分串联或并联的运行方式，这是保障系统增压和能量补充的核心。

各种类型的“罐”与“容器”是流程的“调节器”和“储存器”。例如，缓冲罐用于平抑来液波动，污水罐用于储存分离出的污水，合格油罐用于储存脱水后的原油以备外输。流程图会清晰标明每个罐的液位计接口、安全阀、进口和出口，以及它们在整个流程中的承上启下作用。

阀门与控制系统是流程的“开关”与“神经末梢”。从手动闸阀到自动调节阀，从气动执行机构到液位控制器，它们在图纸上以特定的图例出现。流程图会展示这些控制元件如何根据检测仪表（如压力变送器、温度计、含水分析仪）的信号，自动或手动地调整流程，确保系统在最佳参数下运行，这部分内容是实现自动化控制的基础。

能量与辅助系统集成

一个高效的转油站，离不开完善的能量系统与辅助流程。供热系统在流程图中占据重要位置。它不仅为原油加热炉提供热源，还为站内伴热、生活采暖提供热量。图纸会展示热媒炉、热水循环泵、供热管网与各用热点（如分离器盘管、管线伴热）的连接，形成一个封闭或开放的热力循环。

水处理与回用系统体现了现代油田的环保理念。脱出的含油污水并非简单排放，而是进入污水处理系统（如斜板除油器、过滤罐）。处理达标后的污水，一部分可能回注地层，另一部分则常常被加热后作为“掺水”回输至井口，用于降粘和清蜡。流程图会清晰地画出污水处理的路径和掺水回注的循环回路。

化学加药系统（如破乳剂、防垢剂加注）、放空与排污系统、仪表风与氮气系统等辅助流程，也都会在流程图纸上以简化的形式予以体现。它们虽不直接处理主物料，却是保障主流程安全、平稳、高效运行不可或缺的组成部分，共同构成了转油站复杂而有机的整体。

图纸的实战应用价值

油田转油站流程图纸的终极价值在于指导实战。在操作培训中，它是新员工认识系统、模拟操作的最佳教材。通过图纸，可以演练各种工况下的阀门切换、设备启停顺序，例如正常的倒泵操作、加热炉点火启停，乃至清管器（通球）的接收与发送流程。

在事故应急处理时，流程图更是“抢险指南”。当某处管线泄漏或设备故障时，技术人员需要迅速在图纸上定位事故点，并依据流程走向，制定最安全的隔离方案（关闭哪些上游阀、打开哪些放空阀），以及最快捷的流程切换方案（启用哪条备用管线），将影响范围降到最低。

对于技术改造与节能优化，流程图是分析的起点。工程师们通过在图纸上研究物流走向、设备负荷和能量利用情况，可以找出流程瓶颈，提出优化方案，例如泵的变频改造、热能的梯级利用、流程的简化合并等。每一处优化，都首先体现在流程图纸的修改与更新上。

流程图背后的智慧

纵观全文，油田转油站流程图 与 油田转油站流程图纸 远非静止的线条与符号。它们是动态生产过程的凝固瞬间，是几代石油人实践经验的结晶，是安全、效益与智慧在图纸上的交响。从宏观的战略布局到微观的阀门操控，从核心的工艺原理到集成的辅助系统，流程图构建了一个严谨、高效、可控的物理与信息空间。

读懂这些图纸，就读懂了油田集输系统的运行哲学：在复杂中建立秩序，在动态中追求平衡，在连续中确保安全。它们不仅是技术人员手中的工具，更是油田这座庞大机器高效运转的“基因图谱”和“智慧大脑”。随着数字化、智能化的发展，未来的流程图或许将融入更多的实时数据与三维模型，但其作为生产管理核心纽带的地位将更加凸显，继续指引着黑色油流，安全、高效地奔向远方。
