对于每一位投身于污水处理工程的设计师、工程师乃至项目决策者而言，一套精准、详尽、符合规范的污水站图纸设计教程，无异于在迷雾中点亮的一盏明灯。而辅以直观的污水站图纸设计教程图片，则能将抽象的规范与复杂的数据，转化为可视化的蓝图，让设计的灵魂跃然纸上。这不仅关乎技术的严谨，更决定着项目能否高效落地、稳定运行。本文将深入剖析污水站图纸设计的核心要义，结合关键的设计图纸，为您揭开从概念到施工图的完整面纱。

设计前期：精准定位与数据基石

任何伟大的建筑都始于坚实的地基，污水站设计亦然。在动笔绘制第一根线条之前，必须完成精准的“术前诊断”。这绝非简单的纸上谈兵，而是基于严谨的边界条件分析与负荷计算。

首要任务是明确设计规模与水质目标。这需要综合分析服务人口、工业排水特征、未来发展规划，计算出平均日流量、峰值系数，并精确分析进水水质指标，如COD、BOD、氨氮、总磷、SS等。必须踏勘现场，确认红线范围、地形地貌、地下水位、周边障碍物（如高压线、既有管线）以及主导风向。这些数据是后续所有工艺选择和总图布局不可动摇的基石。

经济性与合规性评估也至关重要。投资概算、运行成本预测必须与处理效果、排放标准（如《城镇污水处理厂污染物排放标准》）进行权衡。一个成功的设计，必然是技术先进、经济合理、环境友好的完美平衡体。忽略任何一点，都可能让图纸沦为无法落地的“空中楼阁”。

工艺流程：图纸背后的技术灵魂

工艺流程是污水站设计的“心脏”，而工艺图纸则是这颗心脏的“解剖图”。选择A²/O、SBR、还是MBR？这绝非随意挑选，而是基于进水水质、处理目标、占地限制和投资预算的综合博弈。

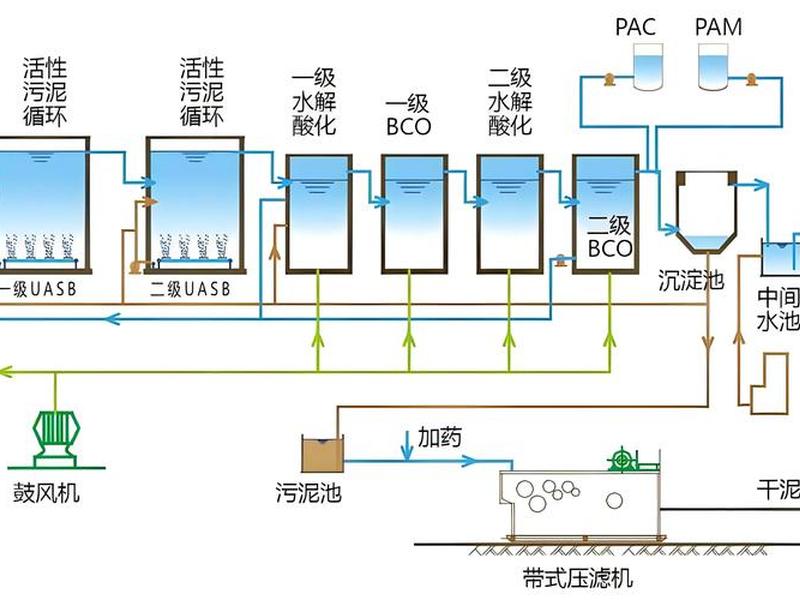

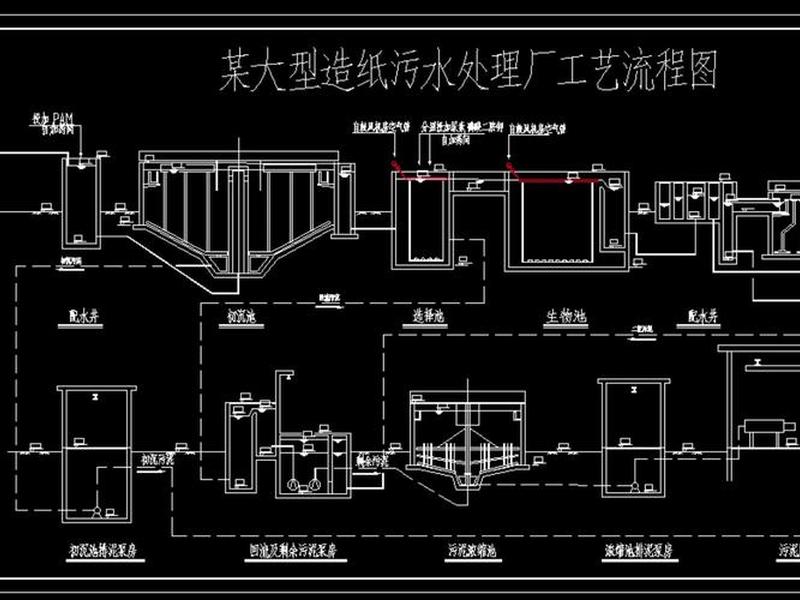

以常见的A²/O（厌氧-缺氧-好氧）工艺为例，其工艺流程图会清晰展示污水从进水格栅开始，历经沉砂池、初沉池（或调节池），进入厌氧池、缺氧池、好氧池进行生物脱氮除磷，再经过二沉池泥水分离，最后通过消毒池达标排放的全过程。污泥路径则从二沉池回流至厌氧池，剩余污泥进入污泥浓缩池与脱水机房。每一处箭头、每一个池体符号都承载着微生物的代谢密码与污染物的转化之旅。

污水站图纸设计教程图片在此环节价值非凡。一张优秀的工艺高程图，能直观呈现各构筑物之间的水面标高衔接，确保水流依靠重力顺畅输送，避免不必要的提升能耗。它揭示了设计中“能量流”的秘密，是检验设计合理性的关键视觉工具。

总图布局：平面上的空间艺术

如果说工艺是灵魂，那么总图布局就是赋予灵魂以血肉和骨骼的空间艺术。总平面布置图是设计综合能力的集中体现，需要协调功能、流程、交通、环境等多重矛盾。

设计需遵循明确的“功能分区”原则：通常将预处理区（格栅、沉砂池）、生化处理区、污泥处理区、办公辅助区分开布置。预处理与污泥区气味较重，应布置于厂区全年主导风向的下风向，办公区则置于上风向，并用绿化带隔离。物流（污泥运输、药剂投加）与人流通道应尽量分开，保证安全与效率。

管廊与道路设计需预留足够空间。构筑物与主干道之间宜保持6米左右距离，以便敷设工艺管道、空气管、加药管、电缆沟及厂区给排水管网。管线综合时，须遵循“压力管让重力管、小管让大管、临时管让永久管”的原则，并在图纸上清晰标注，避免施工时“打架”。一张考虑周详的总平面图，是施工顺利进行的根本保障。

构筑物详图：从概念到混凝土的跨越

工艺流程图和总图勾勒了骨架，而各构筑物的工艺施工图与结构施工图则是填充其上的肌肉与皮肤。这是将理论参数转化为具体尺寸、材料、做法的关键一步。

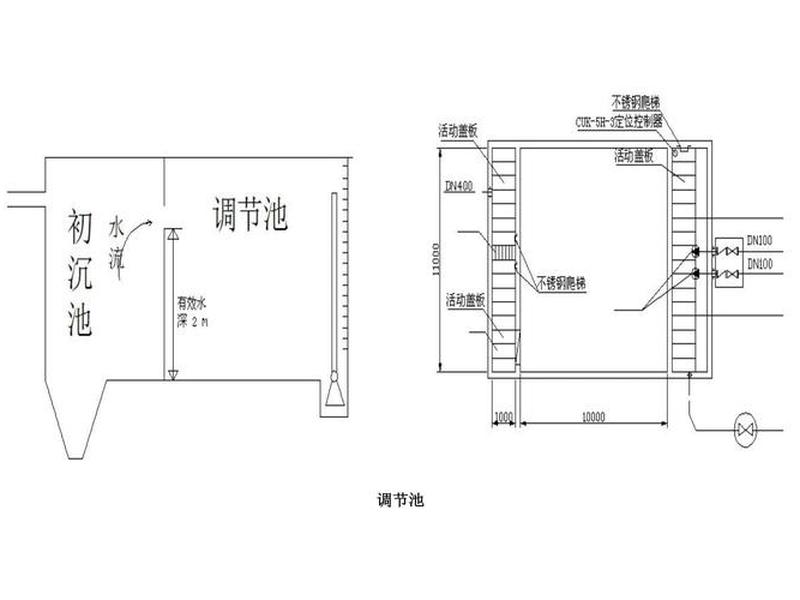

例如，好氧池的图纸需明确其长、宽、有效水深、超高、总容积，详细绘制进水管、出水管、曝气管（或曝气器布置）、污泥回流管、放空管的位置、管径与标高。池体结构图则需明确混凝土标号、抗渗等级（如P6）、钢筋配置、伸缩缝与施工缝位置、预埋套管与止水环的细节。对于地下或半地下水池，防水、防腐设计（如环氧树脂涂层）更是重中之重，必须在图纸中予以明确规定。

这些详图直接指导施工与安装。曝气器的均匀布置影响氧传递效率，堰口的平整度影响出水均匀性，预埋件的偏差可能导致设备无法安装。详图的深度必须满足施工预算编制和现场作业的要求，任何含糊都可能带来巨大的返工成本。

机电与自控：赋予系统智能与动能

现代化的污水站绝非一群钢筋混凝土池体的简单堆砌，而是一个由机电设备驱动、自控系统指挥的有机生命体。工艺图纸必须与机电、自控图纸无缝衔接。

机电图纸需明确所有泵（提升泵、回流泵、剩余污泥泵）、风机、搅拌器、脱水机等关键设备的型号、功率、安装位置、基础尺寸与连接方式。配电系统图则要清晰展示供电回路、电缆规格、控制柜布局。自控图纸则定义了系统的“大脑”，包括PLC控制站、仪表（流量计、液位计、DO仪、pH计）测点、控制逻辑图、人机界面等，实现风机变频、加药联动、故障报警等自动化运行。

在图纸中，需要为电缆沟、穿线管预留路径，仪表测点需与工艺预留孔一一对应。优秀的机电自控设计，能极大提升运行稳定性、降低能耗、减少人工干预，让污水站实现智慧化运维。

施工与调试要点：从蓝图到达标的最后一公里

即使拥有最完美的图纸，若施工与调试环节失控，一切皆是空谈。图纸设计必须考虑施工的可行性与调试的便利性。

施工图中应强调关键质量控制点：如池体混凝土的浇筑与养护、防水防腐工程的施工工艺、设备安装的精度校准、管道的焊接与压力测试。对于特殊部位，如管道穿墙处的防水套管、设备基础的地脚螺栓，需提供大样图。图纸会审时，需重点检查各专业图纸的“碰撞”问题。

调试是“唤醒”系统的过程。设计方应在图纸移交时，提供清晰的调试大纲作为附件。这包括单机试车、清水联动、菌种投加与驯化、工艺参数优化等步骤。图纸中预留的采样口、观察孔、临时超越管道，都将为调试工作提供极大便利。最终，一套能够稳定达标运行的污水站，是精准设计、规范施工与科学调试三者合力铸就的成果。
