在现代化道路工程的宏大乐章中，水稳拌合站犹如一颗强劲跳动的心脏，源源不断地为路面基层输送着生命的“血液”——水泥稳定碎石混合料。一套详尽、直观的水稳站施工方案详细图解，正是工程师们手中的精密作战地图，它将复杂的工艺流程、关键的设备布局和严格的质量控制节点，转化为一目了然的视觉指南。本文将深入拆解这份“图解秘籍”，带您领略从荒芜场地到高效、环保、智能产线的蜕变之旅，揭开高品质道路基层诞生的幕后奥秘。

一、规划与选址：谋定后动的战略蓝图

任何卓越工程的起点，都源于一份深思熟虑的规划。水稳站的施工方案图解，首先呈现的便是总平面布置图。这幅图不仅仅是设备的简单罗列，而是一个关于效率、物流与和谐的立体解决方案。

图解会清晰标注出拌和主机、水泥罐群、骨料储料仓、配料系统、运输通道、实验室、办公生活区等功能分区。规划的核心原则在于“流线最短、干扰最小”。例如，骨料进场、存储、上料至拌和楼的路径必须流畅，避免交叉和回流；运输车辆的空载与重载路线应分开设置，确保站内交通井然有序。选址则需综合考虑交通便利性、靠近主施工路段以减少运输成本、地势平坦利于排水，以及对周边环境的影响降至最低。

一份优秀的规划图解，甚至能模拟出生产高峰期的物料与车辆动态，预先解决可能出现的瓶颈。它确保了水稳站不仅是一个生产单元，更是一个高效运转的有机系统，为后续大规模连续施工奠定坚实基础。

二、基础建设：打造稳固的“大地基座”

如果说规划是大脑，那么基础建设便是支撑整个水稳站屹立不倒的骨骼与肌肉。施工方案图解中，设备基础详图是重中之重。每一台重型设备——尤其是WDB600/800型稳定土拌和机和巨大的水泥储存罐——都有其量身定制的基础结构图。

这些图解会精确标明基坑开挖的深度、尺寸，钢筋网的布置规格、间距，以及混凝土的强度等级和浇筑要求。例如，拌和机基础通常要求深挖至冻土层以下，采用双层钢筋网片浇筑，以确保在巨大振动荷载下的绝对稳定。水泥罐基础则需计算其满载时的巨大压力，设计相应的筏板或桩基，防止不均匀沉降。

场地硬化与排水系统图解同样关键。整个作业区及料仓地面需要进行混凝土硬化，并设计合理的纵横坡度和排水沟网络，确保雨水和冲洗废水能迅速汇集并排入沉淀池，实现“雨污分离”，保持场区干燥整洁，这也是文明施工与环保的核心体现。

三、设备安装与调试：精密部件的协同共舞

当基础混凝土达到设计强度，一场精密的“装配艺术”便拉开帷幕。施工方案图解中的设备安装流程图，一步步指导着这个庞然大物的组装。安装顺序通常遵循“先主后辅、先大后小”的原则。

图解会详细展示拌和主机主体的吊装就位、粉料罐（水泥罐）的竖立与防风缆绳固定、骨料配料仓的安装与传感器校准、螺旋输送机与皮带的连接调试，以及气路、电路和控制系统的布线。每一个螺栓的扭矩、每一段输送机的水平度与中心对齐，都有严格的标准。例如，骨料计量皮带秤的安装精度直接关系到混合料的级配准确性，图解中会特别强调其校准零点与量程的步骤。

安装完成后的单机调试与联动空载试车，是图解方案的另一核心环节。通过图解化的检查清单，逐项验证电机转向、气缸动作、计量秤精度、电脑控制系统信号反馈等，确保每一个“器官”功能正常，为最终的“带料试生产”做好万全准备。

四、生产配合比与质量控制：混合料的“基因密码”

水稳站产出的是否是优质混合料，其“基因”在于生产配合比。施工方案图解中，会将实验室的目标配合比转化为直观的“生产配合比控制图”。这张图是拌和楼操作员的核心指令。

它明确显示了不同规格骨料（如16-31.5mm、10-20mm、5-10mm及石屑）在各自冷料仓的供料比例，以及水泥的精确添加剂量（通常为3%-5%）。图解会强调，必须根据骨料实际含水率，动态调整拌和用水量，使混合料含水量略高于最佳值，以补偿运输和摊铺过程中的水分损失。

质量控制图解则贯穿生产全过程：从原材料进场检验（水泥标号、碎石级配、压碎值），到拌和过程中对混合料进行目测（色泽均匀、无离析）和快速检测（水泥剂量滴定、筛分试验），再到出厂前检查其温度与均匀性。这些质量控制节点如同一个个安检门，确保每一车出站的混合料都符合“强度高、收缩小、抗冲刷”的优良特性。

五、安全环保与智能运维：可持续的“绿色引擎”

现代水稳站施工方案图解，必定包含浓墨重彩的安全环保篇章。安全方面，图解会标识出危险区域（如搅拌缸检修口、传动部位）、消防器材布置点、安全通道、以及必须佩戴安全帽、反光衣的作业区域。它用图示明确高压线安全距离、水泥罐防雷接地做法等，将安全规范可视化。

环保措施图解更为细致：封闭式骨料仓与喷淋降尘系统示意图，从源头抑制粉尘；三级沉淀池的构造与污水循环使用流程图，实现废水零排放；噪声监测点的布置，控制对周边的影响。这些图解彰显了工程与环境和諧共生的理念。

智能化运维管理也开始融入图解方案。通过物联网传感器实时监控料位、能耗、产量，并将数据汇集到中央控制室大屏。一张动态的“智能监控图”可以实时展示生产状态、故障预警和材料消耗，让水稳站的管理从经验驱动迈向数据驱动，极大提升运营效率与可靠性。

六、试验段铺筑与实战前的终极校验

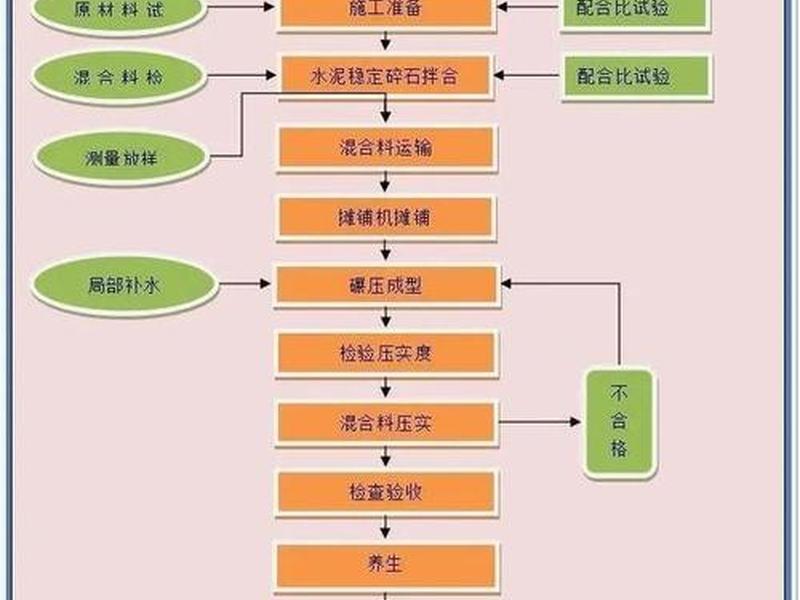

在水稳站正式大规模供料前，必须经过“试验段”铺筑的终极考核。施工方案图解中，试验段施工组织流程图是最后的实战演练指南。它规划了从混合料生产、运输、摊铺、碾压到养护检测的完整闭环。

图解会明确试验段的位置、长度（通常200-300米），以及摊铺机、压路机等设备的组合方式与行进路线。其核心目的是通过图解化的数据采集表，验证并最终确定一系列关键施工参数：松铺系数（虚铺厚度与压实厚度的比值）、最佳碾压组合（初压、复压、终压采用的设备类型、遍数及速度）、混合料的容许延迟时间（从拌和到碾压完成的最长时限）。

试验段完成后，通过对压实度、平整度、高程、厚度及芯样强度的检测，生成一份图文并茂的总结报告。这份报告与施工方案图解相互印证，优化参数，为后续大面积施工提供“标准化作业程序”，确保路面基层质量均匀一致，寿命长久。
