当一条条承载经济命脉与人民期盼的高等级公路延伸向远方，其坚固的基石往往始于一张张精密严谨的图纸。水稳站，作为稳定土材料生产的核心堡垒，其建设质量直接决定了道路基层的寿命与品质。而水稳站建设图，正是构筑这座堡垒的“基因蓝图”与“作战沙盘”。它不仅是冰冷线条与数据的集合，更是一套融合了工程智慧、环保理念与高效生产逻辑的综合性解决方案。本文将带您深入解读水稳站建设图纸的奥秘，揭开现代基建背后精密规划的面纱。

选址规划与总平面布局

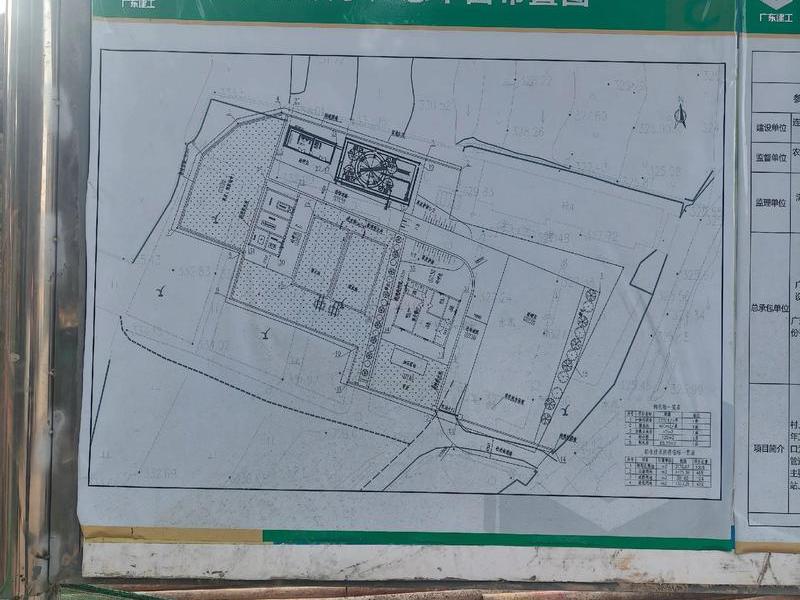

水稳站建设的第一步，始于一幅宏观的“地理肖像”——总平面布置图。这绝非随意圈定一块空地，而是基于运距经济性、原料供应链、交通脉络与电力水源供给等多重因素的综合博弈。理想的选址通常靠近施工路段中部，以最小化成品料的平均运输半径，如同在战场建立前沿补给站。图纸上，长约170米、宽约140米的矩形区域被清晰界定，总计约23800平方米的场地被赋予生命。

平面图将这片土地科学分割为几个关键功能区：轰鸣的生产作业区、如山的原材料存放区、繁忙的上料区、循环不息的运输车辆通道，以及相对独立的办公生活区。整个场站常采用轻型钢结构进行全封闭式管理，四周以坚实的铁丝网隔离栅环绕，实现生产与环境的可控隔离。出入口设置值班室，进行全天候安全值守。这种布局的精髓在于“动线流畅”，确保装载机、运输车等重型机械各行其道，互不干扰，如同精密钟表内的齿轮咬合，实现物料从进场到出厂的高效流转。

设备基础与结构设计

蓝图的核心，在于支撑庞大生产系统的“骨骼”与“地基”。设备基础图详细描绘了搅拌主机、配料机、粉料仓、输送系统等关键设备的混凝土基础结构。例如，拌和机基础往往需要向下开挖至少0.8米深度，内部铺设钢筋网，最后浇筑高标号混凝土，以确保数百吨设备在持续振动下的绝对稳固。

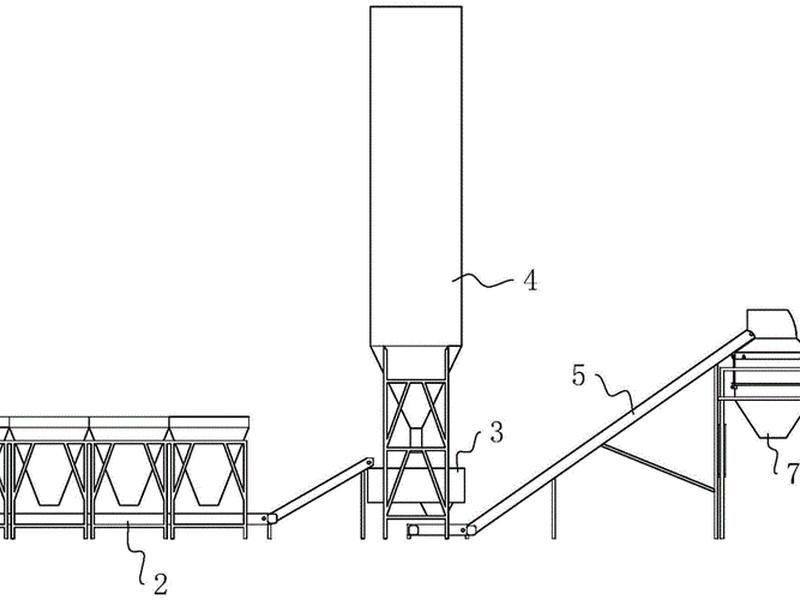

结构设计则展现了设备的现代化特征。目前主流采用无衬板双卧轴强制连续式搅拌主机，这种设计搅拌强烈、快速，且使用寿命长，维护成本低。控制系统是设备的“大脑”，专用工控系统通过传感器实时采集单位面积物料重量，经计算机处理，精准控制各种物料的比例与流量，配料精度极高。图纸上还会明确强制破拱装置、大容量成品料斗等细节，前者有效防止粉料与湿沙的结拱堵塞，后者则保证了生产的连续性与缓冲能力。整个系统结构紧凑，可根据现场条件进行一字型或L型灵活安装。

料仓与环保系统构建

料仓是水稳站的“胃”，其设计直接关乎原料管理与生产环境。建设图纸对料仓的规划极为考究。料仓通常采用厚度达50厘米的混凝土隔墙进行分隔，高度超过3米，隔墙基础深且宽，以确保其承受巨大侧压力的稳定性。边缘隔墙及背墙外侧常设计有牛腿支护，以增强整体抗倾覆能力。

环保细节是现代水稳站图纸中不可或缺的“绿色笔触”。为抑制粉尘，图纸要求在料仓顶棚设置自动喷淋装置，通过细密雾化喷淋，从源头压制扬尘。脉冲除尘设备被集成在粉料输送与投料关键节点，能有效收集生产过程中产生的细微粉尘。在降噪方面，通过封闭式厂房设计、消音材料包裹高噪声设备等方式，将生产对周边环境的影响降至最低。这些设计体现了工程建设与生态环境保护的深度融合。

电气与自动化控制系统

电力是水稳站运转的“血液”，自动化系统则是其“神经中枢”。电气设计图中，一台630KVA的变压器常作为标准配置，为整个站场提供稳定电力。为确保连续生产，图纸规定必须配备一台200KW以上的备用发电机，以应对突发断电。临时用电布置严格遵循三级配电三级保护标准，实行“一机一箱一闸一漏”制，配电房与变压器均设置安全防护屏障与醒目警示标志。

自动化控制系统的描绘，展现了智能化生产的魅力。全自动控制系统融合了变频调速、微机控制与电子计量技术，操作人员只需在控制室内通过人机交互界面，即可轻松设定配比、启停设备、监控全流程。系统支持全自动、半自动及手动多种控制模式，并能实时储存生产数据、打印报表。这种高度集成化的智能控制，不仅将操作工人从繁重的体力劳动中解放出来，更确保了每一盘混合料配比的精确性与一致性，从源头捍卫了工程质量。

施工便道与辅助设施

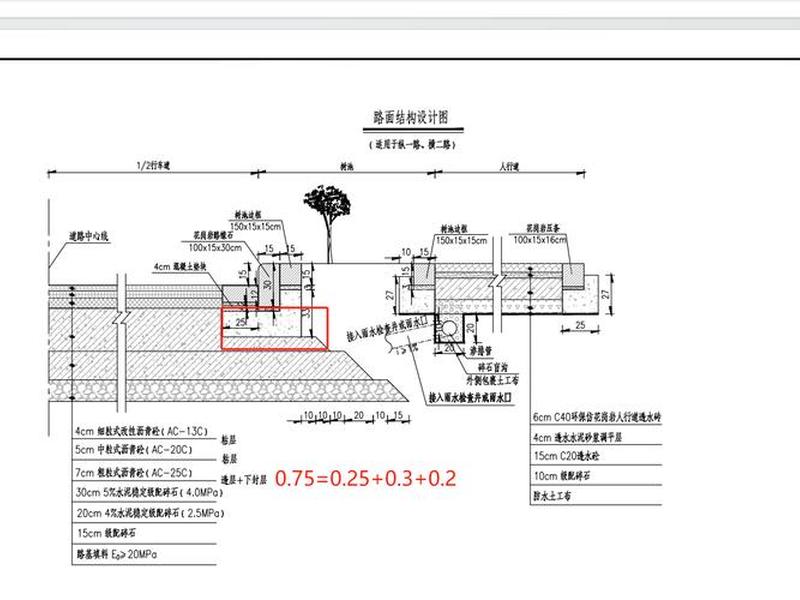

“兵马未动，粮草先行”，畅通的物流通道是水稳站高效运转的生命线。图纸中对施工便道的设计有明确标准：新建便道路基宽度不小于8.5米，路面宽度不小于7.5米，基础铺设厚片碎石，面层浇筑厚混凝土，确保重载车辆在雨雪天气下也能畅通无阻。道路两侧设置排水沟，每隔一定距离规划错车道，保障内部交通井然有序。

辅助设施体现了人性化与可持续性。场地内所有区域，包括生活区，均采用混凝土进行硬化处理，平均厚度不低于20厘米，重载道路区域更增至30厘米以上，打造出坚固耐用的“地面铠甲”。污水处理系统也被纳入规划，通过沉淀池对生产与生活污水进行处理后排放或循环利用。这些看似辅助的细节，共同构建了一个安全、文明、高效的现代化施工场站。

效果图与未来应用展望

除了严谨的施工图，水稳站效果图则提供了直观的未来景象预览。它如同一部电影的预告片，将冰冷的设备与布局转化为生动的三维场景。效果图会清晰展示模块化搅拌主楼的巍然耸立，智能电控系统的布局位置，脉冲除尘设备的安装形态，以及骨料从配料、搅拌到成品装车的全流程可视化。

效果图还能前瞻性地展现新技术应用场景，例如单机双层连铺施工工艺的现场衔接，压实度与平整度的实时检测画面。对于移动式水稳拌合站，效果图则突出其“即停即用”、快速部署的一体化拖挂设计，彰显其在临时工程或分散项目中的灵活性与经济性。这些视觉化表达，不仅是技术交底的工具，更是项目愿景与品牌实力的展现。

纵观全套水稳站建设图纸，从宏观选址到微观基础，从主体结构到环保细节，从电力神经到智能大脑，每一笔线条都凝聚着工程实践的智慧结晶。它不仅仅是一套指导施工的指令集，更是一部关于效率、质量、环保与安全的综合宣言。在基建狂飙突进的时代，正是这些精益求精的图纸，将天马行空的规划落地为坚如磐石的现实，铺就了我们通往远方的康庄大道。读懂它，便读懂了现代工程建设背后那套严谨、科学而充满远见的逻辑体系。
