在工业设计与建筑领域的核心地带，一幅幅由线条、符号和标注构成的蓝图，并非冰冷的几何堆砌，而是承载着复杂功能与精密逻辑的“模块化密码”。面对一张模块图纸，新手往往感到无从下手，仿佛面对一座没有地图的迷宫。而高手却能从中洞察结构、预见功能、把握全局。本文将带你拨开迷雾，掌握解读模块图纸的六把关键钥匙，完成从“看热闹”到“看门道”的认知跃迁。

一、 解构：从整体框架入手

看懂模块图纸的第一步，是建立宏观认知。不要急于陷入细节的汪洋，而应先像鹰隼俯瞰大地般，把握图纸的全貌。找到图纸的“身份证”——标题栏。这里会明确标注图纸名称、项目代号、设计者、比例尺以及最重要的模块总成标识。比例尺决定了图上尺寸与现实世界的映射关系，是后续所有尺寸理解的基石。

紧接着，将目光投向图框与布局。模块图纸通常采用分块或分层的方式呈现。观察图纸是否被划分为不同的功能区域，例如电源区、控制区、接口区等。留意是否存在索引符号或引出标注，它们像书中的目录，指引你快速定位到细节放大图或相关配套图纸。这个阶段的目标是回答：这张图主要描述的是什么模块？它在整个系统中扮演什么角色？各个部分是如何粗略排布的？

快速浏览一遍所有的视图。模块图纸可能包含主视图、俯视图、侧视图、剖面图甚至三维轴测图。理解这些视图之间的投影关系（“长对正、高平齐、宽相等”），在心中初步构建起模块的立体形态。这一步是建立空间感的基础，避免后续将平面误解为全部。

二、 破译：符号与图例的语言

图纸上的每一个图形、每一条线型、每一个符号都不是随意绘制，而是一种高度标准化的工程语言。符号系统是模块图纸的“单词表”。例如，一个矩形框可能代表一个功能单元，带箭头的连线表示数据或控制流，特定的图标代表传感器、处理器或执行器。电气图中，波浪线代表交流电，直线加短划线代表直流电；建筑模块图中，不同的填充图案可能代表混凝土、砖墙或保温材料。

寻找并彻底理解图例表至关重要。图例表通常位于图纸一角，是破解整套图纸符号含义的密码本。它会逐一说明图中使用的各种图形符号、线型、颜色所代表的具体元件或材料。如果图纸没有提供图例，则需要依据行业通用标准（如电气GB、机械制图GB）进行判断。切记，不可主观臆测，任何一个符号的误读都可能导致对模块功能的完全误解。

要特别关注线型的变化。实线、虚线、点划线、双点划线分别代表了可见轮廓线、不可见轮廓线、中心线、假想线等不同含义。流线的虚实可能表示管道或线路的明敷与暗敷。读懂线型，就能分清模块中哪些是实体结构，哪些是隐藏的通道，哪些是运动的轨迹。

三、 追踪：厘清信号与能量路径

模块的核心在于其功能实现，而功能依赖于能量流与信号流的传递。在电路模块图中，这就是电流与信号的走向；在液压/气动模块图中，是油路或气路的走向；在建筑设备模块中，可能是水、暖、电的路径。找到图纸的“心脏”——电源或动力源输入点，以及“大脑”——控制信号的输入端。

沿着粗实线或特殊的管线标识，追踪主能量通道的来龙去脉。它会经过哪些开关、保护装置（如断路器、熔断器）、变换装置（如变压器、变频器），最终分配到各个子功能单元。用另一种视角追踪细线代表的控制信号或数据信号。信号从哪里发出（传感器、按钮），经过哪些处理环节（PLC、控制器），最终驱动了哪个执行元件（电机、电磁阀）。

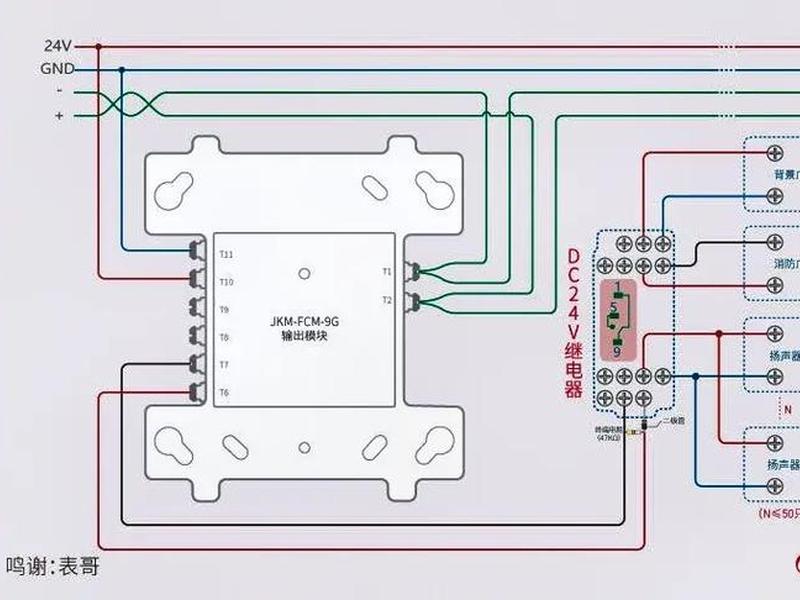

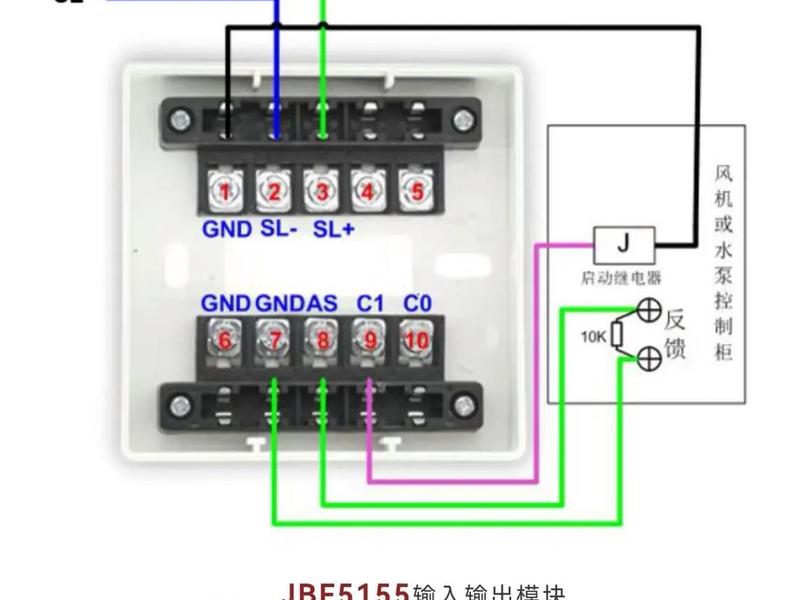

理解路径中的连接点与接口。模块图纸中常用圆圈、黑点或接口编号表示连接器、接线端子或法兰接口。这些点是模块内部互联以及模块与外部系统对接的关键。明确每个接口的编号、类型和引脚定义，是后续安装、接线和调试的直接依据。分析这些路径，本质上是在理解模块的“新陈代谢”与“神经网络”。

四、 剖析：深入功能单元内部

在把握了路径之后，需要深入每一个功能单元（子模块）的内部。每个用方框或特定符号围起来的区域，都是一个具有独立功能的黑盒或灰盒。要结合元件代号和参数标注来解读。

元件代号如“KM1”、“Q2”、“V3”等，通常遵循一定的命名规则，前缀字母表示元件类别（如KM表示接触器，Q表示断路器，V表示阀门），后缀数字表示序号。通过代号可以在元件清单或BOM表中找到其详细规格型号。而旁边的参数标注，如电阻值“10KΩ”、电容值“100μF”、阀门通径“DN50”，则直接定义了该元件的关键特性。

进一步分析单元内部的电路结构或机械构造。是简单的串联/并联，还是复杂的桥式电路？是齿轮传动还是连杆机构？关注单元内部的反馈回路、保护电路、冗余设计，这些往往是模块可靠性和智能性的体现。查看是否有本地控制面板或状态指示的表示，这关系到人机交互和故障诊断。

五、 整合：理解模块间交互逻辑

单个模块的功能再强大，也必须在系统中协同工作。看懂模块间的交互逻辑与通信协议是进阶关键。在图纸上，这体现为模块之间的连接线、网络总线（如CAN、Profinet、以太网标识）、以及通信接口的详细标注。

注意连接线上可能标注的信号名称或协议类型，如“RS-485”、“4-20mA”、“EtherCAT”。这指明了信息交换的方式和规则。关注控制时序或联锁关系的表示，可能通过梯形图、顺序功能图或特殊的注释来说明。例如，A模块的某个输出是B模块启动的必要条件，这种逻辑关系确保了系统运作的安全与有序。

模块的机械接口与安装尺寸同样重要。查看是否有详细的安装孔位图、对接法兰的尺寸公差、模块的总体外形尺寸和重量。这些信息决定了模块能否被顺利安装到机架、底板或基础上，以及与其他模块的物理对接是否精准可靠。

六、 验证：结合文档与上下文检验

最终的看懂，需要跳出单张图纸，进行交叉验证与上下文关联。核对与总装图、系统原理图的关系。确认该模块在总图中的位置、接口是否一致，其功能是否与系统原理描述相符。

务必查阅相关的技术说明书、操作手册和IO清单。图纸可能只展示了连接关系，而元件的详细设置参数、软件配置、报警代码等则依赖于配套文档。特别是对于可编程模块（如PLC、驱动器），其功能很大程度上由程序定义，图纸仅展示了硬件基础。

建立安全与维护视角。识别图纸中的安全相关元件，如急停按钮、安全继电器、隔离栅等。理解维护通道、测试点的位置，以及模块拆卸、更换的步骤指示。一张优秀的模块图纸，不仅指导建造，也应服务于未来的运维与排故。
