当谈论现代电力系统的“大脑”与“神经”时，一个核心概念浮出水面——智能变电站的“三层两网”。这并非简单的技术堆砌，而是一套重塑电力输配格局的精密体系。它如同一位沉默而高效的智慧管家，将冰冷的高压设备转化为可感知、可分析、可控制的数字节点，确保每一度电都能安全、高效、精准地抵达需要它的地方。理解“三层两网”，便是握住了开启智能电网时代大门的钥匙。

核心架构：逻辑分层的智慧基石

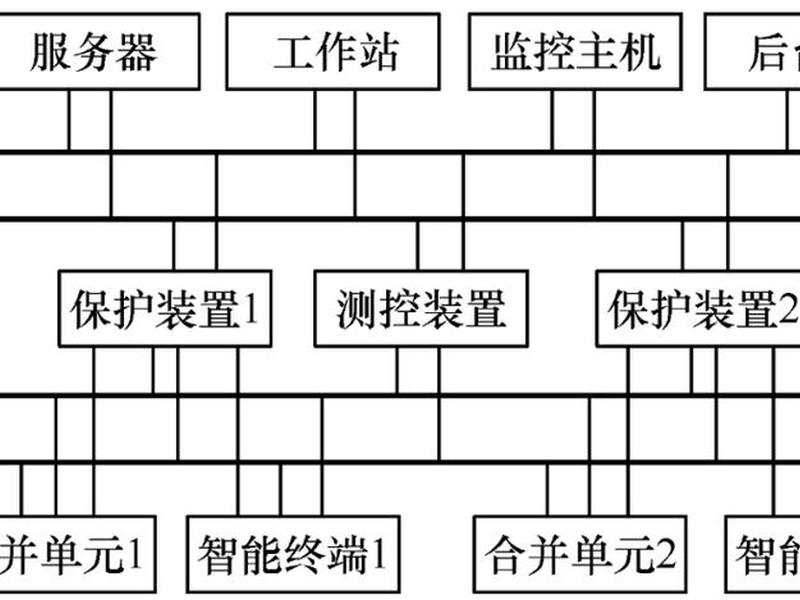

智能变电站的“三层”结构，是其实现智能化功能的逻辑骨架。这种分层设计并非物理隔离，而是依据功能与数据流进行的清晰划分，确保了系统的模块化、标准化与高可靠性。

最底层是过程层，亦可称为设备层。这里是智能变电站与物理世界直接交互的界面，遍布着变压器、断路器、互感器等一次设备。与传统变电站不同，这些设备通过加装智能终端或合并单元，实现了状态量和电气量的数字化采集。例如，电子式互感器将高电压、大电流直接转换为光数字信号，智能终端则接收并执行来自上层的分合闸等控制命令。过程层如同变电站的“感官末梢”与“执行手足”，实时感知电网脉搏，精准执行操作指令。

承上启下的是间隔层。这一层是变电站的“本地智能中枢”，按电气间隔配置，集中了继电保护装置、测控装置、计量装置等二次设备。它的核心任务是处理本间隔的实时数据，并做出快速决策与响应。间隔层设备接收来自过程层的数字化信息，进行逻辑判断、故障分析和保护计算。当线路发生短路时，保护装置能在毫秒级内完成故障识别并发出跳闸指令，守护电网安全。它也负责完成测量、控制等基础自动化功能。

最高层是站控层，即变电站的“指挥大脑”。它面向全站运行人员，提供集中监控、数据管理、人机交互等高级功能。站控层通常包括监控主机、数据服务器、远动通信装置等，构建起一个全景数据平台。运行人员在此可纵览全站设备状态、潮流分布、事件告警，并进行远程遥控操作。更重要的是，站控层负责与上级调度中心进行信息交互，将本站信息上传，并接收和执行电度指令，使单个变电站融入区域乃至全网协同运行的宏大叙事中。

高速通道：两网融合的信息血脉

如果说“三层”是智能变电站的器官，那么“两网”就是连接这些器官、让信息高速流动的“神经网络”。它们基于高速工业以太网构建，承载着不同类型的关键数据，确保了系统内部高效、可靠的通信。

站控层网络主要负责站控层与间隔层之间的数据交换。这张网络传输的是制造报文规范（MMS）协议数据，内容涵盖传统的“四遥”信息（遥测、遥信、遥控、遥调）、故障录波数据、设备参数、历史记录等管理类信息。其特点是数据包较大，实时性要求相对宽松，但强调可靠性与完整性。通过站控层中心交换机与各间隔交换机的级联，它构建了一个覆盖全站的信息高速公路，将分散的间隔层数据汇聚至站控层，形成统一的数据库和监控画面。

过程层网络则专注于间隔层与过程层设备之间的实时数据交互。它对速度和确定性的要求极为苛刻，通常细分为采样值（SV）网和面向通用对象的变电站事件（GOOSE）网。SV网专门传输由合并单元发出的电气量瞬时采样值，数据流连续、高速，为保护和控制设备提供精准的“眼睛”。GOOSE网则用于传输诸如保护跳闸、联锁闭锁等快速命令信号，以及开关位置等状态信息，其毫秒级甚至微秒级的传输速度，确保了保护动作的快速性与可靠性。这两张网络共同构成了变电站的“反射神经”，实现关键信号的极速传递。

统一灵魂：IEC 61850标准赋能

“三层两网”的协调运作，离不开统一的“语言”和“语法”，这就是国际标准IEC 61850。它远不止一个通信规约，而是为智能变电站提供了一套完整的系统建模、数据描述和通信服务框架，是架构的灵魂所在。

IEC 61850通过面向对象的方法，将变电站内的所有功能抽象为逻辑节点，并定义了它们之间的数据交换模型和服务接口。这使得不同厂家生产的设备，只要遵循同一标准，就能实现真正的“即插即用”和互操作。无论是站控层的服务器，还是过程层的合并单元，它们都能用标准化的“词汇”和“句式”进行对话，彻底打破了传统变电站中因协议私有化而形成的信息孤岛。

该标准还引入了抽象通信服务接口（ACSI），将应用程序与具体的通信协议解耦。这意味着，无论底层网络技术如何演进（如从以太网到未来更先进的网络），上层的应用功能都无需改动，极大地增强了系统的可扩展性和生命周期。可以说，IEC 61850为“三层两网”注入了标准化、开放化的基因，使其成为支撑智能电网未来发展的坚实基础。

核心价值：从自动化到智能化的飞跃

“三层两网”架构带来的，远不止是接线方式的改变，而是变电站从传统自动化向真正智能化的一次本质飞跃。它释放出的核心价值，正在深刻改变电网的运营模式。

它实现了全站信息数字化。从源头开始，模拟信号被转换为数字信号，并通过网络传输，避免了传统电缆传输中的衰减、干扰问题，数据精度和可靠性得到革命性提升。它促进了信息高度共享与融合。所有设备数据在统一平台上按标准模型组织，为高级应用如智能告警、故障综合分析、程序化操作提供了可能。运行人员面对的不再是零散的数据点，而是具有关联性和因果关系的全景信息视图。

更重要的是，这一架构为变电站赋予了协同互动与高级分析的能力。站内设备之间可以通过GOOSE网络快速直接通信，实现分布式智能。丰富、标准的数据为站内状态监测、趋势分析、风险预警等高级应用提供了“燃料”，使变电站从被动执行命令，转向具备一定自主分析决策能力的智能节点，更好地适应新能源接入、需求侧响应等电网发展新要求。

未来展望：架构演进与智能深化

随着云计算、大数据、人工智能技术的渗透，“三层两网”架构本身也在孕育新的演进。其内涵不断丰富，外延持续扩展，指向一个更加集成、开放、智慧的下一代变电站。

一个显著趋势是层间功能的进一步融合与设备集成。例如，保护、测控、计量等功能一体化装置日益普及；过程层的合并单元与智能终端也在向集成化发展。这有助于简化系统结构，降低成本和复杂度。站控层云化成为探索方向，将计算与存储资源池化，通过虚拟化技术承载各类应用，提升资源利用效率和系统灵活性。

架构的开放性将更加突出，为人工智能算法的嵌入开辟空间。基于“三层两网”汇聚的海量、高质量数据，AI算法可以用于设备状态深度评估、故障预测、运行优化等领域，实现从“智能”到“智慧”的升级。架构也将更紧密地与站域、广域系统协同，成为支撑能源互联网中“源网荷储”灵活互动的重要支点。

智慧电网的坚实底座

纵观智能变电站的“三层两网”，它不仅仅是一套技术框架，更是现代电力系统数字化、网络化、智能化转型的缩影。从感知执行的“过程层”，到分析决策的“间隔层”，再到统筹指挥的“站控层”，辅以高速可靠的“两网”信息通道，共同编织了一张覆盖变电站全生命周期的智慧之网。

这套架构以IEC 61850标准为灵魂，确保了系统的开放与互操作；它以信息流重塑能量流，释放出数据驱动的巨大价值；它面向未来设计，为新技术融合留有充分空间。理解“三层两网”，就理解了智能变电站如何从冰冷的钢铁丛林，蜕变为拥有神经网络和智慧大脑的有机体。它正默默构筑着坚强智能电网最坚实的底座，照亮一个更加安全、高效、清洁的能源未来。
