随着新能源汽车如潮水般涌入城市脉络，为这些“电动心脏”提供动力的充电站，正从蓝图变为现实。一幅精密的建筑物图纸，一套严谨的建设流程，共同构成了充电站从无到有的生命密码。这不仅关乎技术落地，更是一场关于未来出行生态的精密手术。本文将深入剖析新能源充电站建筑物图纸的核心要素与建设流程的完整脉络，带您领略从概念到实体的非凡旅程。

一、图纸设计：勾勒充电站的骨骼与灵魂

建筑物图纸是充电站建设的根本蓝图，它远不止是线条与尺寸的堆砌，更是功能、安全与效率的视觉化宣言。一份合格的充电站设计图纸，必须严格遵循国家及地方标准，例如《电动汽车充电站设计规范》（GB50966-2024）和《电动汽车分散充电设施工程技术标准》（GB/T 51313-2018），确保从源头符合安全与技术要求。

图纸需要精确规划总平面布局，这如同为充电站绘制“交通地图”。它必须明确标示充电设备区、车辆通行与回转区、等待区、配套服务区（如休息室、卫生间）以及变配电房等关键区域的位置与面积。布局的核心原则是确保车流动线流畅，避免拥堵和交叉，同时保证充电车辆能够便捷、安全地进出每一个车位。例如，直流快充桩建议采用一桩多充布局，设置在立柱后方或车位侧后方空闲位置，设备外廓距车位边缘净距不宜小于0.4米。

电气与消防设计是图纸中关乎“生命线”的部分。电气图纸需详细规划高压进线路径、变压器位置、电缆沟或桥架走向、配电箱安装点及至每个充电终端的线路敷设。消防设计则需严格按照规范，标明灭火器、消火栓的配置点位，大型站还需设计自动喷淋与报警系统，并确保与周边建筑物保持足够的防火间距。防雷接地、照明、监控、计量等系统的点位与线路，都需在图纸中一一落实，形成一套可指导施工的完整指令集。

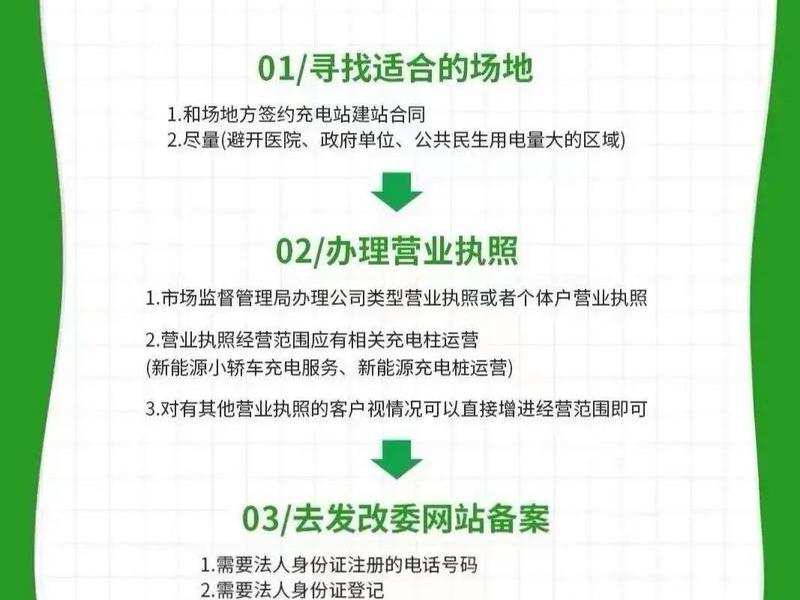

二、前期筹备：奠定成功的基石

在图纸化为实体之前，周密的前期筹备是避免项目“先天不足”的关键。这一阶段的核心是解决“在哪里建”和“凭什么建”的问题。市场调研与选址如同寻找风水宝地，需要综合分析目标区域的新能源汽车保有量、增长潜力、竞争态势、用户出行习惯及场地条件。理想的场地应具备面积充裕、地势平坦、交通便利、进出通道顺畅等条件，并需重点评估电网接入的可行性与成本。

资金与合作伙伴的确定是项目的“粮草与盟军”。投资者需根据建设规模（充电桩数量、功率等级）和场地条件，精确测算总投资预算。选择一家技术成熟、经验丰富、售后体系完善的充电设备供应商作为合作伙伴至关重要，专业的伙伴能帮助规避大量潜在风险，提供从设备选型到运营支持的全生态解决方案。

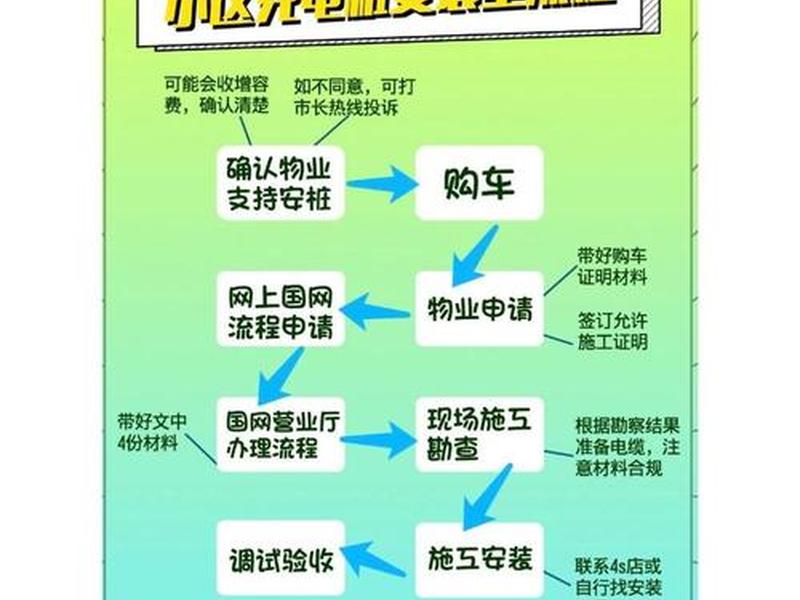

公司注册与项目备案是获得合法身份的法定程序。投资者需提前注册一家经营范围包含电动汽车充（换）电设施建设与运营的企业。随后，关键的备案工作启动，主要包括在属地发改委的线上平台完成投资项目备案，以及在供电局申请高压报装（若场地原有电力容量不足）。供电局备案需提交营业执照、土地产权或租赁证明、发改委备案文件等材料，经现场勘察后获取《供电方案答复书》，这是后续电力施工的纲领文件。

三、电力报装与施工：注入澎湃动力

电力是充电站的血液，电力系统的建设是整个工程中最专业、最核心的环节之一。高压增容报装是第一步，依据供电局的答复方案，委托具备资质的设计单位完成电力施工蓝图设计，并报供电局审核。审核通过后，选择符合要求的施工单位进行外线施工，将高压电源从市政电网引至项目红线内的变压器位置。

变配电系统建设是动力转换的中枢。施工内容包括安装箱式变电站或土建配电房、变压器、高压柜、低压柜等设备。所有设备选型必须与充电总功率匹配，并预留一定的未来扩容空间。低压电缆则从配电房引出，通过电缆沟或桥架敷设至每一个充电桩基础点位。整个电力施工必须严格遵守电气安全规范，确保每一处接线牢固、绝缘完好、保护装置齐全。

土建与设备基础施工为硬件提供稳固的“家”。这包括场地平整、硬化、划线（车位、通道、标识），以及充电桩设备基础、雨棚基础、电缆沟/管道的浇筑与预埋。对于户外落地式充电桩，其混凝土基础应高出地坪0.2米以上，尺寸大于设备外廓，并预留好穿线管。施工阶段需做好各工种（土建、电力、设备安装）的协调与工序衔接，避免返工，严控成本与工期。

四、设备安装与调试：点亮智慧终端

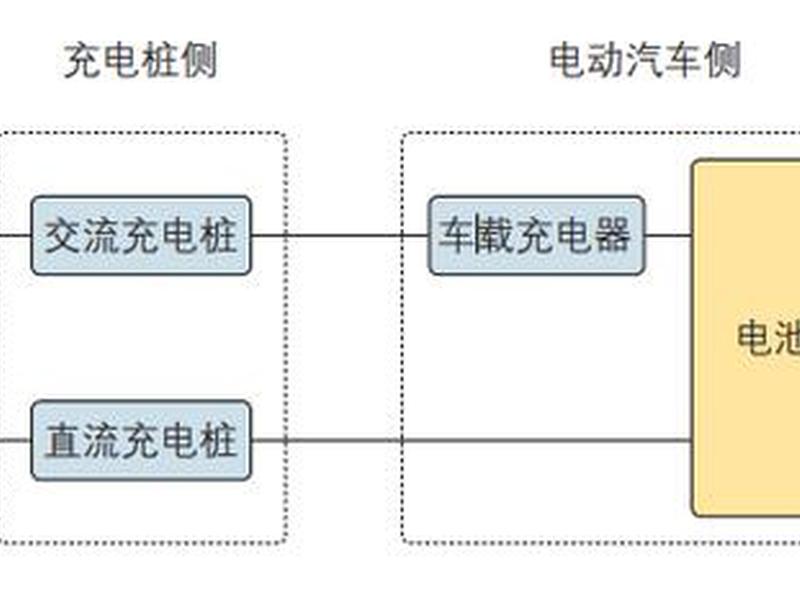

当基础设施准备就绪，便进入了将“心脏”安装到位的阶段。充电设备的安装必须严格按照图纸和产品说明书进行。对于直流快充桩等大型设备，需使用吊装设备精准就位于预设基础上，并确保安装垂直、牢固。壁挂式交流桩的安装高度（中心线距地1.5米为宜）和位置需方便用户操作。要完成所有充电终端与电力电缆、通信线缆的对接。

系统联调与测试是确保软硬件协同工作的“”。在通电前，需对所有电气连接进行绝缘电阻测试等安全检查。通电后，逐台调试充电桩，测试其启停、计费、支付、屏幕显示、急停等功能是否正常。更重要的是，需要测试充电桩与后台运营管理平台、与不同品牌电动汽车BMS（电池管理系统）的通信协议是否顺畅，确保充电过程的安全控制和数据交互无误。

消防与安防系统联动测试不容忽视。需测试烟雾感应器、温感探测器与自动报警系统的联动，检查灭火器材的有效性及应急照明、疏散指示标志的完好。视频监控系统需确保全覆盖、无死角，录像存储功能正常。这些系统的完备性，是充电站安全运营的最后一道，也是最重要的防线。

五、验收与运营上线：开启服务篇章

项目竣工后，组织竣工验收是交付前的“大考”。需要邀请或通知设计、施工、监理、设备供应商及电力公司、消防部门等相关方，依据设计图纸、施工合同及国家规范，对工程质量、安全、功能进行全面检查与测试。重点验收电力工程的安全性、充电设备的性能、消防设施的合规性以及场站整体的规范性。

取得各项验收合格证明或报告后，便可向供电公司申请正式送电，并完成电表安装与核验。将充电站信息接入地方及国家的充电设施监管服务平台。在一切就绪后，充电站即可正式投入运营。运营初期需加强现场引导与客服支持，收集用户反馈，持续优化服务。

后期运营维护是保证充电站“长寿”与“健康”的关键。这包括对充电设备的日常巡检、定期保养、故障快速响应与维修，以及对运营平台的数据监控、软件升级。建立完善的运维体系，才能确保充电站的高可用率与良好用户体验，从而在激烈的市场竞争中赢得口碑与收益。

六、持续优化与前瞻布局

充电站的建设并非一劳永逸。随着技术迭代与市场需求变化，持续的优化升级至关重要。这包括根据实际使用数据调整快慢充比例、在利用率低的时段推出优惠策略、引入预约充电和智能调度系统以平衡电网负荷、升级更高功率的充电设备以满足未来车辆需求。

从更宏观的视角看，单一的充电站终将融入城市智慧能源网络。前瞻性的布局应考虑与分布式光伏、储能电池、V2G（车辆到电网）技术相结合，使充电站从一个单纯的能耗单元，转变为可参与电峰的智能节点。图纸设计与建设流程也需为此预留接口和空间，让今天的投资，能够顺应明天能源互联网的浪潮。
