在CAD的浩瀚三维空间中，你是否曾感到束手无策？面对一个倾斜的平面，想要绘制图形却无从下笔；标注一个复杂零件的尺寸时，发现坐标值杂乱无章，毫无头绪。这一切的困扰，都源于对那个固定不变的世界坐标系（WCS）的依赖。而真正能让设计师在三维世界里“如鱼得水”的密钥，正是用户坐标系（UCS）。它如同一位忠实的助手，允许你将绘图平面“贴”到任何你想工作的表面，将复杂的空间问题转化为熟悉的二维操作。本文将深入探讨“新UCS怎么建立”这一核心问题，为你揭开高效三维绘图的神秘面纱，让你从坐标的“奴隶”转变为空间的“主宰”。

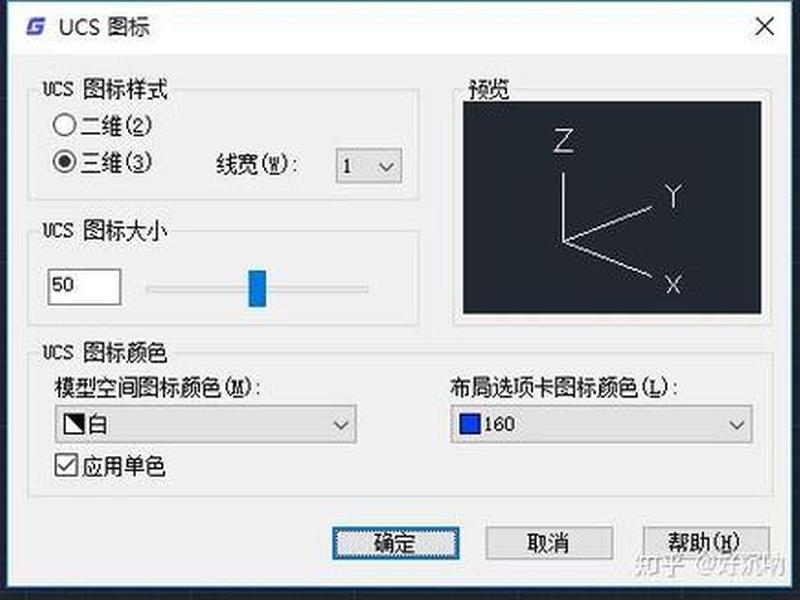

理解UCS：从固定世界到自由疆域

在深入创建方法之前，我们必须先理解UCS的本质。想象一下，世界坐标系是一个固定在房间角落的巨大网格，所有物体都必须用它来丈量。这在绘制简单平面图时固然方便，但当你需要在天花板或者倾斜的墙面上作图时，仰着头、歪着脖子去计算坐标，无疑是低效且痛苦的。用户坐标系（UCS）正是为了解决这一痛点而生。它是一个完全由你定义、可移动、可旋转的私人坐标网格。你可以将它“放置”在任何位置、对齐到任何方向，比如一个机械零件的斜面、一栋建筑的非垂直立面，甚至是一个复杂曲面的局部。其核心思想是将复杂的全局定位，转化为简单的局部定位。通过建立新的UCS，你实际上是在创建一个最适合当前绘图任务的“临时工作台”，在这个工作台上，所有的操作都变得直观而简单。掌握UCS，就意味着掌握了在三维空间中自由穿梭和高效创作的主动权。

基础创建法：原点、Z轴与三点定位

建立新UCS最直接的方法是通过命令行。输入“UCS”并回车后，你将进入一个充满可能性的命令世界。最基础的创建方式包括指定新原点、Z轴矢量和三点法。

指定新原点是最简单的操作。执行命令后，只需在模型中点击一个点，UCS的原点就会立刻移动到该点，而X、Y、Z轴的方向保持不变。这非常适合需要将坐标标注基准移动到特定特征点（如圆心、端点）的场景，使得后续的坐标标注清晰且有意义。

Z轴矢量法则侧重于定义坐标系的朝向。你需要指定两个点：第一个点确定新UCS的原点，第二个点则定义正Z轴的方向。这种方法常用于需要让Z轴垂直于某个特定平面或对齐于某条关键轴线的情况，例如在管道中心线上建立坐标系。

而功能最强大、定位最精准的当属三点法。你需要依次指定三个点：第一个点作为新原点；第二个点定义正X轴通过的方向；第三个点则用于确定正Y轴所在的半平面（XY平面）。通过这三个不共线的点，一个完全自定义的、稳固的坐标系就被唯一确定了。这种方法非常适合将UCS精准地对齐到一个已知的斜面上，是三维建模中定位异形面的利器。

智能对齐术：对象、视图与面对齐

除了手动指定点，CAD还提供了更智能的UCS创建方式，能让你快速将坐标系与现有几何体对齐，极大提升效率。其中最常用的包括对象对齐、视图对齐和面对齐。

选择对象对齐选项后，只需点击图形中的某个对象，如一条直线、一个圆或一段圆弧，UCS便会自动与其对齐。例如，选择一条直线，UCS的X轴将自动与该直线重合，原点位于离选择点最近的端点。这在对齐到零件边界或中心线时极其方便。

视图对齐功能则将UCS的XY平面快速调整到与当前屏幕视图平行的状态。执行后，UCS的原点保持不变，但X轴变为水平，Y轴变为垂直。这一功能在需要确保文字或标注在当前视图中以正常方向显示时非常有用，能避免文字倒置或倾斜的问题。

对于三维实体建模，面对齐是无可替代的神技。启用该选项后，将光标悬停在三维实体的某个表面上，UCS会动态预览对齐到该面的效果，点击即可确认。系统通常还能让你在相邻面之间切换，或反转X、Y轴的方向。这意味着你可以瞬间在立方体的侧面、圆柱体的端面等任何平面上建立绘图平面，从而直接在该平面上绘制新的图形特征，如打孔或开槽。

动态UCS：实时吸附的绘图神器

如果你觉得每次手动创建UCS仍显繁琐，那么动态UCS（DUCS） 将是解放你双手的终极武器。这是一个需要预先在状态栏激活的功能（通常是一个名为“DUCS”或类似字样的按钮）。一旦开启，它就进入了一种“待命”状态。

其魔力在于：当你执行绘图命令（如画线、画圆、拉伸）时，只需将光标移动到三维实体的某个表面上，该表面便会高亮显示。一个临时的UCS会自动且瞬间地建立在该表面上，其XY平面与此表面重合。你可以直接开始绘图，所有操作都仿佛在这个临时建立的平面上进行。完成后，UCS会自动恢复到之前的状态。这彻底省去了手动创建、切换、再恢复UCS的繁琐步骤，让在三维实体表面添加细节变得如同在二维平面上一样流畅自然，堪称三维建模的效率倍增器。

管理之道：保存、恢复与重置世界

创建了多个有用的UCS后，如何高效地管理它们？这就需要用到UCS的保存与恢复功能。通过“UCS”命令下的“命名”选项，你可以将当前精心设置好的UCS（如“顶视图”、“斜面A”、“装配基准”）保存起来，并赋予一个易于记忆的名称。在后续复杂的建模过程中，无论坐标系如何变动，你都可以通过“恢复”选项，一键切换回之前保存的任何UCS，保证工作连贯性。

“上一个”选项允许你逐步退回最近使用过的UCS设置，就像Undo命令一样方便。而当你需要彻底回归初始状态时，只需使用“世界”选项，或输入“UCS”后选择“World”，即可将当前用户坐标系重置为永恒不变的世界坐标系（WCS），这是一切操作的可靠原点。

实战应用场景：从标注到建模的全能工具

理解了如何建立，更要明白在何处应用。UCS绝非摆设，它在诸多实际场景中发挥着核心作用。在工程标注中，通过将UCS原点移动到装配基准点，可以使所有坐标标注值清晰、直观，反映零件间的真实相对位置，极大方便加工与检测。

在处理倾斜图纸时，无论是总图还是建筑立面，你可以通过旋转UCS的Z轴，将倾斜的图形“摆正”，使得绘图、标注和出图都符合我们的阅读习惯，操作效率直线上升。

而在三维参数化建模中，UCS更是灵魂伴侣。在创建拉伸、旋转、扫描等特征时，定义草图平面的过程往往就是定义一个新UCS的过程。通过将UCS精准定位到目标平面或表面，你可以在正确的空间方位上创建草图，从而生成符合设计意图的三维特征。可以说，没有灵活的UCS运用，就无法进行高效且准确的三维设计。
